Подготовка осциллографа к работе

Ручки управления установить в следующие положения: “яркость” - в крайнее правое положение; “фокус” - в среднее положение; “усиление У”, “усиление Х” - в крайнее правое положение; ручки смещения луча “смещ. У”, “смещ. Х” - в среднее положение; переключатель “диапазоны” - в положение “30”; ручку “синхронизация” - в положение “внутр.”; ручку “ослабление” - в положение “1:1”.

Тумблер выключателя сети установить в положение “Вкл.”, при этом должна загореться сигнальная лампочка. Через 1-3 мин. после включения осциллографа на экране должен появиться яркий горизонтальный штрих. Ручками “смещ. У”, “смещ. Х” установить изображение в центре экрана, ручкой “фокус” установить четкое изображение, уменьшая при необходимости яркость штриха.

Соединить проводником гнездо “контр. сигнал” с зажимом “вход У” (на передней панели). Ручками “усиление У” и “усиление Х” установить на экране величину изображения, удобную для рассмотрения (от 2 до 8 делений масштабной сетки).

Ручкой “частота плавно” установить такую частоту развертки, чтобы на экране установился один или несколько периодов колебаний. Вращая ручку “синхронизация усиления”, установить неподвижное изображение правильной синусоиды. Осциллограф готов к работе.

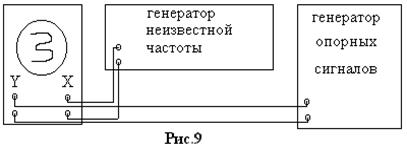

В работе исследуется схема, изображенная на рис. 9. В схеме имеется генератор опорных сигналов, частота которых f₀ известна и может быть установлена с помощью соответствующего потенциометра на генераторе. Напряжение известной частоты f₀ подается на вертикальные пластины “вход У”.

Генератор неизвестной частоты связан с “входом Х”; на шкале генератора неизвестной частоты f_x имеются отметки частот f₁, f₂, f₃, f₄ и т. д., которые необходимо определить в процессе исследования с помощью метода фигур Лиссажу.

Поскольку в данной работе не предусмотрено применение специальных схем синхронизации работы двух генераторов, то фазы опорного сигнала и сигнала неизвестной частоты постоянно меняются. В связи с этим разность фаз между сигналами постоянно изменяется. Изменения разности фаз приводит к изменению вида фигуры Лиссажу при одних и тех же отношениях частот. Изменения фазы сигнала проявляется в том, что на экране осциллографа фигура Лиссажу непрерывно меняет форму, в связи с чем создается впечатление, что фигура Лиссажу перемещается по экрану. По форме фигуры Лиссажу может быть определена разность фаз между сигналами.
