Пример 8

Дано: ε₁ = 8 В

ε ₂ = 10

R₁ = 4 Ом

R₂ = 6 Ом

R₃ = 8 Ом

U_АВ -?

Р е ш е н и е. Зададим направления токов на участках R₁, R₂, R₃ так, как показано на рис.6. Воспользуемся для решения законами Кирхгофа. Согласно первому закону Кирхгофа, для узла А можно записать уравнение:

. (1)

Согласно второму закону Кирхгофа, для правого и левого контуров, изображенных на рисунке, запишем:

, (2)

. (3)

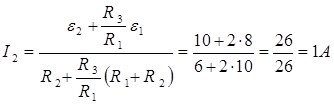

Решая систему уравнений (1), (2), (3), найдем значение тока I₂ на участке R₂:

Из уравнения (2)

. (4)

Подставим (4) в (3)

По закону Ома для участка цепи найдем напряжение U_AB

.

О т в е т: U_АВ = 6 В.
