Эксперимент. Соберем схему для исследования прямой ветви вольт-амперной характеристики диодов

Соберем схему для исследования прямой ветви вольт-амперной характеристики диодов. (рис. 1)

Рис. 1

· Согласно номеру варианта выберем кремниевый диод D1N5406. Для вольтметра М1 установим режим постоянного тока.

Снимем прямую ветвь вольт-амперной характеристики U = f (I) кремниевого диода при температуре C, при этом задаём ток и снимаем показания вольтметра:

Таблица 1

I, мА
U, мВ	586,3	670,3	695,5	728,9	754,5	780,4		816,2		845,5

· Поменяем тип диода на диод Шоттки MBR1645

Снимем прямую ветвь вольт-амперной характеристики U = f (I) диода Шоттки при температуре C, при этом задаём ток и снимаем показания вольтметра:

Таблица 2

I, мА
U, мВ	27,71	103,1	112,8	174,1	206,3	239,3	266,7	284,8	306,1

Сравним постоянное прямое напряжение на кремниевом диоде и диоде Шоттки при токе 1 А:

мВ

мВ

Получаем при одинаковом токе, т.е. , как и предполагалось.

Снимем прямую ветвь вольт-амперной характеристики U = f (I) кремниевого диода при температуре C, при этом задаём ток и снимаем показания вольтметра:

Таблица 3

I, мА
U, мВ	546,7	635,7	662,5	698,2	725,4		775,9		808,8

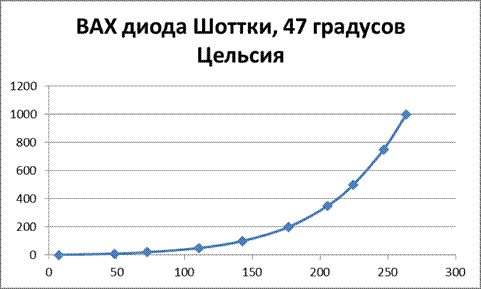

Снимем прямую ветвь вольт-амперной характеристики U = f (I) диода Шоттки при температуре C, при этом задаём ток и снимаем показания вольтметра:

Таблица 4

I, мА
U, мВ	7,578	48,43	72,55	110,9			205,7	224,6		263,7

Определим дифференциальное сопротивление обоих диодов при токе 1 А и температуре C (воспользуемся результатами измерения напряжения на диодах при значениях тока в 1 А и 0,75 А).

Для кремниевого диода:

Ом

Для диода Шоттки:

Ом

Определим статическое сопротивление обоих диодов при токе 1 А и температуре C.

Для кремниевого диода:

Ом

Для диода Шоттки:

Ом

Определим температурный коэффициент напряжения на прямосмещённом диоде при токе 1 А для обоих диодов, для чего используем результаты измерения напряжений на диодах при двух значениях температуры C и C.

Для кремниевого диода:

(знак "минус" соответствует низковольтному стабилитрону, который мы и использовали).

Для диода Шоттки:

(знак "минус" соответствует низковольтному стабилитрону, который мы и использовали).

Вывод:

Получил типичные для полупроводниковых диодов ВАХ при температуре 27 и 47 градусов Цельсия. Определил дифференциальное и статическое сопротивление кремниевого диода и диода Шоттки, которые совпали по порядку со средними теоретическими значениями. Найденный отрицательный температурный коэффициент свидетельствует об использовании в опыте низковольтного стабилитрона.
