Применение пружин по давлениям настройки клапана

Обозначение клапана	DN, мм	P W, кгс/см^2	с/ с, мм	Пределы давлений настройки РН, кгс/см^2	Номер пружины по заводской спецификации
СППК4 25-40				8-16
СППК4Р 25-40				16-25
				25-40
СППКМ 25-100				8-16
СППКМР25-100				16-25
				25-50
				50-80
				80-100
СППК4 50-16				0,5-1,2
СППК4Р 50-16				1,2-2,5
				2,5-4
				4-8
				8-16
СППК4 50-40				8-20
СППК4Р 50-40				20-30
				30-40
СППК4 50-64				25-35
СППК4Р 50-64				35–44
				44-50
				50-63
СППК4 50-160				63-100
СППК4Р 50-160				100-140
				140-160
СППК4 80-16				0,5-1,2
СППК4Р 80-16				1,2-3
				3-5
				5-3
				8-16
СППК4 80-40				8-20
СППК4Р 80-40				20-30
				30-40
СППК4 80-64				25-35
СППК4Р 80-64				35–44
				44-50
				50-63
СППК4 80-160				63-100
СППК4Р 80-160				100-135
				135-160
СППК4 100-16				0,5-1
СППК4Р 100-16				0,8-1,6
				1,5-3

Справочник мастера по добыче нефти, газа и конденсата

Окончание таблицы 10

Обозначение клапана	D W, мм	P W, кгс/см^2	с/ с, мм	Пределы давлений настройки Р н, кгс/см^2	Номер пружины по заводской спецификации
				2,5-4,5
				4,5-8,5
				8-16
СППК4 100-40				16-26
СППК4Р 100-40				16-26
				26-40
СППК4 100-64				25-40
СППК4Р 100-64				40-48
				48-63
СППК4 150-16				0,5-1,5
СППК4Р 150-16				1.5-3
				3-5
				5-8
				8-12
				12-16
СППК4 150-40				8-12
СППК4Р 150-40				12-18
				18-25
				25-35
				35-40
СППК4 200-16				0,5-1
СППК4Р 200-16				1-2
				2-3
				3-5
				5-7
				7-8
				9-12
				12-16

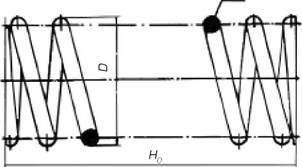

Рис. 64. Пружина для СППК

d

Таблица 11

Условное (номинальное) давление клапана, кгс/см^2	Входной фланец	Выходной фланец
PW, кгс/см^2	исполнение по ГОСТ 12815-80	PW, кгс/см^2	исполнение по ГОСТ 12815-80
РN 16		Исполнение 1		Исполнение 1
РN 40		Исполнение 3		Исполнение 1
РN 63		Исполнение 7		Исполнение 2
РN 160		Исполнение 7		Исполнение 2
