Переключающие устройства предохранительных клапанов

Переключающее устройство устанавливается в тех случаях, когда по условиям работы может возникнуть необходимость отключения одного предохранительного клапана и одновременно подключения другого, для из­менения направления потока среды, для смешивания сред. Герметичность затвора по ГОСТ 9544-93 класс А.

Каждый предохранительный клапан должен быть рассчитан на полную пропускную способность.

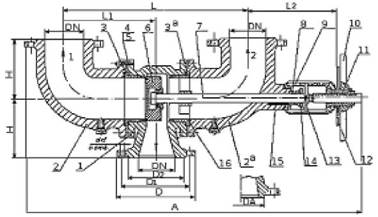

Рис. 65. Переключающее устройство предохранительного клапана:

1 – корпус; 2, 2а – угольник; 3, 3а – седло с наплавкой; 4 – шпилька; 5 – гайка;

6 – золотник с наплавкой; 7 – шпиндель; 8 – втулка; 9 – стойка; 10 – маховик;

11 – втулка; 12 – звездочка; 13 – обойма; 14 – фланец;

15 – набивка сальника; 16 – прокладка

В переключающем устройстве при вращении маховика происходит перемещение запорного органа с одного седла к другому, тем самым с за­щищаемым объектом будут соединены или один предохранительный клапан, или оба.

Ползун, установленный на шпинделе, указывает расположение запор­ного органа.

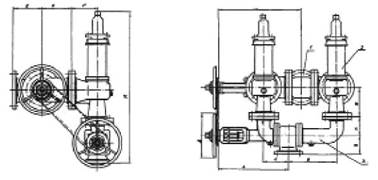

При установке блока, состоящего из переключающего устройства и предохранительных клапанов, необходимо предусмотреть дополнительное крепление системы, обеспечивающее жесткость и прочность конструкции.

Переключающее устройство может поставляться в комплекте с предо­хранительными клапанами, а также с фланцами, прокладками и крепежными деталями для присоединения к трубопроводу.

Переключающее устройство, при необходимости может изготавливать­ся на выходе клапана. В этом случае переключающие устройства комплекту­ются звездочками для цепной передачи. Необходимость такого исполнения указывается в заказе.

Пример обозначения при заказе переключающего устройства: DN 50 мм РN 16 кгс/см² из стали 12Х18Н9ТЛ, строительная длина 270 мм.

Рис. 66. Переключающее устройство DN 50 мм РN 16 кгс/см² ПУ-50-16-02 нж
