Элементы поперечных профилей

Поперечный профиль - это сечение автомобильной дороги вертикальной плоскостью, перпендикулярной ее оси (рис. 8.3).

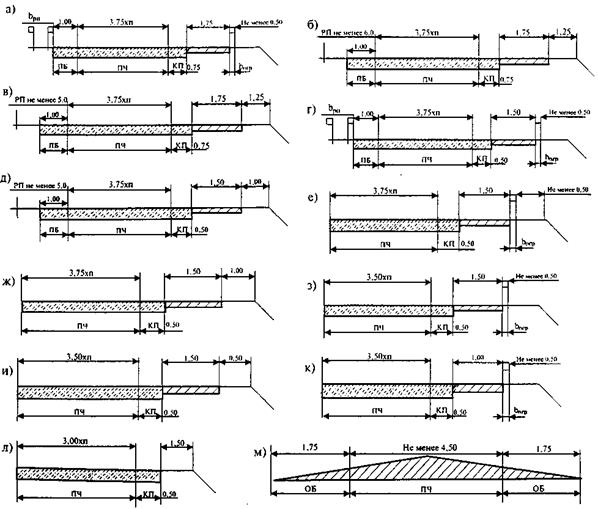

Рис. 8.3. Поперечные профили автомобильных дорог:
а - категории IA, IБ, IB с ограждениями; б - категории IA, IБ без ограждений; в - категории IB без ограждений; г - категории II с ограждениями при четырех полосах движения; д - категории IIбез ограждений при четырех полосах движения; е - категории Не ограждениями при двух полосах движения; ж - категории II без ограждений при двух полосах движения; з - категории III с ограждениями; и - категории III без ограждений; к - категории IV с ограждениями; л - категории IV без ограждений; м - категории V; РП - разделительная полоса; ПБ - краевая полоса у разделительной полосы; ПЧ - проезжая часть; КП - краевая полоса у обочины; п - число полос движения; b_рп - ширина разделительной полосы; b_огр - ширина ограждения с учетом требований ГОСТ 23475;

На верхней части земляного полотна можно выделить проезжую часть (ПЧ), т.е. ту полосу, на которой устраивается дорожная одежда и осуществляется непосредственное движение автотранспорта. На автомагистралях проезжую часть устраивают раздельно для обеспечения движения автомобилей в каждом направлении, предусматривая сооружение между ними разделительной полосы (РП).

По бокам к проезжей части примыкают обочины - полосы земляного полотна, предназначенные для временной стоянки автомобилей, размещения дорожно-строительных материалов во время дорожных ремонтно-восстановительных работ и способствующие безопасности движения. Вдоль проезжей части на обочинах предусматривают краевые полосы (КП), предотвращающие разрушение кромок проезжей части и позволяющие полностью использовать для проезда проезжие части автомобильных дорог.

Для обеспечения стока с верхней части земляного полотна проезжей части и обочинам придают поперечные уклоны (обычно в обе стороны от оси дороги к бровкам земляного полотна). При устройстве виражей на закруглениях верхней части полотна автомобильных дорог придают односторонний поперечный уклон, направленный в сторону центра закруглений.

Проезжая часть и обочины примыкают к прилегающей местности правильно спланированными наклонными плоскостями - откосами. Крутизну откосов назначают в зависимости от высоты насыпи или глубины выемки из соображений незаносимости земляного полотна снегом, гармоничного сочетания его с прилегающим ландшафтом, обеспечения безопасности движения, устойчивости откосов, а также с учетом экономических требований. Откосы могут иметь переменную крутизну, при этом для обеспечения устойчивости на откосах высоких насыпей и глубоких выемок нередко устраивают полки (шириной 2-3 м) - бермы.

Для обеспечения минимально необходимого возвышения поверхности покрытия над уровнем поверхностных вод вдоль невысоких насыпей, а также в выемках устраивают боковые канавы - кюветы, предназначенные для осушения земляного полотна и быстрого отвода воды.

Все параметры поперечного профиля земляного полотна нормируются действующими нормативными документами. Ширину проезжей части, обочин, краевых полос, разделительных полос и ширину земляного полотна в целом назначают в зависимости от категории дороги (см. п. 8.4). Поперечные уклоны элементов поперечного профиля автомобильных дорог назначают в зависимости от категории дорог, дорожно-климатической зоны района проектирования, типа покрытия, типа укрепления и т.д. (см. п. 8.6).

Разницу между высотой (отметкой) поверхности земли по оси дороги и высотой (отметкой) бровки земляного полотна, определяющей высоту насыпи или глубину выемки, называют рабочей отметкой (рис. 8.4.).

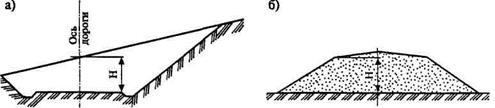

Рис. 8.4. Схемы к определению рабочей отметки земляного полотна:
а - в выемке; б - в насыпи

На участках закруглений в плане при устройстве виражей рабочие отметки обычно исчисляют по внутренней бровке земляного полотна.
