Согласование земляного полотна с ландшафтом

Одним из главных принципов увязки дороги с ландшафтом является условие, чтобы дорога не выделялась резко на общем фоне местности. Поэтому целесообразен поперечный профиль земляного полотна с округленными очертаниями пологих поперечных откосов, плавно переходящих в поверхность прилегающих элементов рельефа (рис. 9.14).

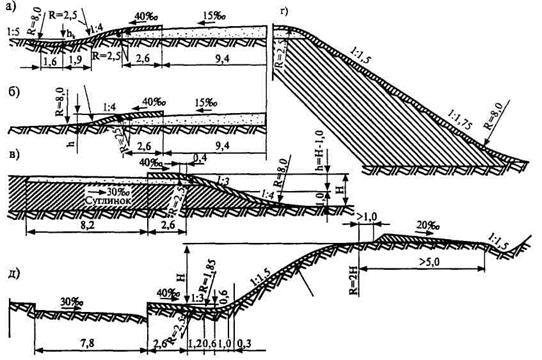

Рис 9.14. Обтекаемые поперечные профили земляного полотна, принятые в России:
а - невысокая насыпь с лотком вместо боковой канавы; б - невысокая насыпь с пологими откосами; в - насыпь высотой до 2 м; г - высокая насыпь с откосами переменной крутизны: д - выемка с лотками и округленными кромками откосов

Пологие обтекаемые откосы имеют следующие преимущества по сравнению с обычно применяемыми откосами постоянной крутизны: обеспечивают безопасность движения, поскольку при отсутствии боковых канав автомобиль, потерявший управление, имеет возможность съехать по пологому откосу с насыпи на прилегающую полосу отвода; возрастает уверенность водителя в управлении автомобилем, так как он видит весь откос, а не только бровку земляного полотна, закрывающую от него вид на откос насыпи; обеспечивается лучшее обтекание земляного полотна снеговетровым потоком и снег переносится через дорогу, не откладываясь на проезжей части.

При индивидуальном проектировании земляного полотна, например, в парковых зонах, мелкие выемки и невысокие насыпи обязательно устраивают с пологими откосами. Коэффициент заложения откосов принимают тем большим, чем ниже насыпь. У мелких насыпей откосам придают заложение 1:4 - 1:6. Высокие насыпи устраивают или с постоянным по высоте заложением откосов, или даже делают откосы ломаными с крутизной уменьшающейся по мере приближения к подошве. Откосы выемок чаще всего устраивают с откосами постоянной крутизны.

Большое внимание уделяют сопряжению земляного полотна с прилегающими формами рельефа, добиваясь их плавного слияния. Для этого верхнюю часть откосов выемок и подошву насыпей плавно сопрягают с прилегающей поверхностью грунта по круговым кривым малого радиуса, обычно принимаемого равным одной-двум величинам рабочих отметок.

При сильно пересеченном рельефе местности для лучшего вписывания дороги в ландшафт крутизну откосов выемок и насыпей следует изменять как по высоте, так и по протяжению дороги в зависимости от значения рабочих отметок. Для наилучшего сочетания форм земляного полотна с ландшафтом необходимо:

устраивать более пологие откосы, чем меньше рабочие отметки насыпей и выемок. Наиболее просто достигнуть этого можно, приняв постоянный размер подошвы откоса, соответствующий крутизне откоса 1:1,5 в месте наибольшей глубины выемки;

наряду с округлением кромок земляного полотна использовать плавные формы перехода элементов земляного полотна в окружающие элементы рельефа, например, заполняя пазухи с верховых сторон насыпей на косогорах или срезая бугры, образующиеся в выемках на косогорах у низовых сторон откосов;

на участках перехода из выемок в насыпи устраивать очень пологие откосы с заложением от 1:7 до 1:12, что способствует уменьшению заносимости дороги снегом;

в местах, где дорога пересекается путепроводами, прилегающим участкам земляного полотна придавать геометрически правильные очертания, плавно переходящие через 20-40 м в обтекаемые поперечные профили;

при длинных затяжных выемках примерно постоянной глубины, которые приходится устраивать с откосами постоянного заложения, для расчленения однообразного вида откосов использовать посадку декоративных групп деревьев и кустарников;

избыточный грунт, получаемый при разработке выемок, в первую очередь, использовать для засыпки пониженных мест рельефа с одновременной рекультивацией для передачи сельскому хозяйству, а при невозможности этого - отсыпать вблизи дороги отвалы, оформляемые на основе проектов, разработанных ландшафтным архитектором;

применять раздельное трассирование проезжих частей автомагистралей на косогорных участках, поскольку трассирование по склонам в сильно пересеченной местности автомагистралей с разделительной полосой требует выполнения значительных объемов земляных работ для размещения широкого земляного полотна на полке и в полувыемке-полунасыпи. При этом дорога начинает резко выделяться на местности, ухудшая вид ландшафта большими обнаженными поверхностями откосов. Особенно заметно это бывает на склонах, покрытых лесом. Более экономичное решение достигается при расположении проезжих частей уступами на разных уровнях, что эффективно уже при разностях высот проезжих частей более 0,1 м. Переход от общей трассы к участкам ступенчатого, раздельного трассирования допускается только на участках кривых в плане (рис. 9.15).

Рис. 9.15. Способы перехода от обычного расположения проезжих частей к ступенчатому на автомагистралях с разделительной полосой:
а, б, в - продольные профили и планы трассы; г - поперечный профиль

При этом не должна нарушаться плавность трассы обеих направлений, и каждая из проезжих частей должна удовлетворять нормативам плана и продольного профиля, принятым для автомагистрали в целом.

В сложных условиях рельефа также применяют самостоятельное трассирование обеих проезжих частей. В этом случае ведется трассирование как бы двух параллельных дорог, по каждой из которых происходит одностороннее движение в соответствующих направлениях. Сложным является в данном случае обеспечение впечатления единой дороги. Для этого проезжие части должны периодически сближаться.
