Общие положения и требования по проектированию пересечений и примыканий в одном уровне

Обязательными элементами автомобильных дорог являются пересечения и примыкания в одном и разных уровнях.

Основной особенностью пересечений и примыканий автомобильных дорог в одном уровне является наличие в их пределах значительного числа конфликтных точек, образуемых разветвлением, слиянием и пересечением транспортных потоков разных направлений. Сосредоточение большого числа конфликтных точек на относительно небольшой площади пересечений и примыканий в одном уровне (особенно нерегулируемых) резко повышает вероятность дорожно-транспортных происшествий (ДТП).

Общее количество конфликтных точек заметно возрастает с увеличением числа полос движения в каждом из направлений. Поэтому планировочные решения пересечений и примыканий должны быть такими, при которых общее число конфликтных точек было бы сведено к возможному минимуму. Радикальным решением по улучшению условий и безопасности движения на пересечениях является строительство развязок движения в разных уровнях. Однако такие решения оказываются, как правило, целесообразными и экономически оправданными на пересечениях автомобильных дорог высоких категорий. В остальных случаях для сокращения числа конфликтных точек предусматривают канализированные пересечения в одном уровне посредством введения островков безопасности для разделения транспортных потоков по направлениям (рис. 18.1).

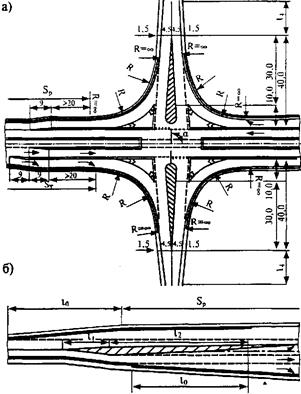

Рис. 18.1. Принципиальное решение в плане пересечения в одном уровне дорог III и IV-V категорий:
а - план пересечения; б - переходно-скоростная полоса

Принципиальные схемы пересечений в одном уровне в зависимости от интенсивности движения по главной и второстепенной дорогам и их категорий осуществляют с использованием типовых проектов (табл. 18.1).

Таблица 18.1.

Схемы пересечений и примыканий дорог в одном уровне

Категория главной дороги	Интенсивность движения по лавной дороге, авт./сут	Интенсивность движения автомобилей между главной и второстепенной дорогами, авт./сут
Пересечения	Примыкания
Категория второстепенной дороги
III	IV, V	III	IV, V
	-* 7000*	-	-	-	25 и более (фиг. 9)	Менее 25 (фиг. 10)
II	8000*	-	50 и более (фиг. 1)	Менее 50 (фиг. 2)	-	50 и более (фиг. 11)	Менее 50 (фиг. 12)
III		100 и более (фиг. 3)	Менее 100 (фиг. 4)	100 и более (фиг. 5)	Менее 100 (фиг. 6)	100 и более (фиг. 13)	Менее 100 (фиг. 14)	100 и более (фиг. 15)	Менее 100 (фиг. 16)
IV		-	1000** и более (фиг. 7)	Менее 1000** (фиг. 8)	-	1000**и более (фиг. 17)	Менее 1000** (фиг. 18)

* Интенсивность движения в числителе относится к пересечению, в знаменателе - к примыканию.

** Указана суммарная интенсивность движения, авт./сут, по обеим дорогам.

Примечание. Условные обозначения на рисунках (фиг. 1-18) к табл. 18.1: 1 - полосы движения; 2 - разделительная полоса на дорогах II и III категорий; 3, 4, 5 - направляющие островки с зоной безопасности, каплевидный, треугольный соответственно.

При разработке проекта узла пересечения дорог планировочное решение принимают в зависимости от перспектив развития пересекающихся дорог. При этом учитывают следующие факторы: пространственное положение узла пересечения, его нахождение в системе дорожно-транспортной сети, согласованность с другими типами развязок и организацией движения, его видимость, наглядность и понятность водителю. Поэтому при размещении и устройстве пересечений и примыканий на вновь проектируемых и реконструируемых дорогах руководствуются следующими требованиями, направленными в первую очередь на повышение безопасности движения.

1. По трассе проектируемой дороги устанавливают возможные места пересечений, изучают их необходимость и целесообразность, по возможности ограничиваются минимальным их количеством, максимально используя параллельные и внутрихозяйственные дороги. В соответствии со СНиП 2.05.02-85 расстояние между пересечениями должно быть, как правило, не менее 2 км.

2. В соответствии с категорией проектируемой дороги устанавливают по согласованию с ГИБДД главную и второстепенную дороги, предопределяя расстановку указателей и знаков.

3. По трассе проектируемой дороги предусматривают на примыканиях и пресечениях с другими дорогами по возможности однотипные планировочные решения.

4. При проектировании плана и продольного профиля автомобильной дороги на пересечениях стремятся обеспечить максимальную глубину видимости и наглядность узлов пересечений. Для этого предусматривают: углы пересечений близкие к 90°; расположение пересечений в плане на прямолинейных участках, в профиле - на вогнутых вертикальных кривых и продольных уклонах не более 20 ‰, что требует в ряде случаев изменения продольного профиля второстепенной дороги; пересечение второстепенной дороги в пониженном месте; устранение препятствий из зоны- видимости. При невозможности обеспечения непосредственной видимости пересекаемой дороги в пределах пересечения конструктивно-планировочными решениями обеспечивают зрительное представление о направлении дороги (посадки деревьев, разрывы в притрассовых лесопосадках и т.д.).

5. В пределах пересечений не допускают использования предельных значений продольных и поперечных уклонов, кривых в плане и продольном профиле минимальных радиусов.

Продольный профиль второстепенной дороги должен быть подчинен поперечному уклону проезжей части главной дороги. Возможные решения проектной линии продольного профиля второстепенной дороги показаны на рис. 18.2. При больших продольных уклонах на второстепенной дороге можно отказаться от сопряжения проезжей части главной дороги вертикальной кривой с заданным уклоном и допускать прямое примыкание второстепенной дороги с уклоном, благоприятствующим снижению объемов земляных работ, если разность уклонов в точках сопряжения на превышает 40 ‰ (см. рис. 18.2. б, в). Минимальные радиусы вертикальных кривых для таких решений рекомендуется принимать: для выпуклых кривых 500 м, для вогнутых - 200 м. Однако во всех случаях требуется проверка на условие обеспечения видимости.

Рис. 18.2. Принципиальные решения проектной линии продольного профиля второстепенной дороги на ее пересечении с главной дорогой: а - второстепенная дорога сопрягается вертикальной кривой с проезжей частью главной дороги: продольный уклон дороги примыкания равен вместе сопряжения поперечному уклону главной дороги, в некоторых случаях возможен большой объем земляных работ; б - второстепенная дорога сопрягается прямолинейным участком с проезжей частью главной дороги: продольный уклон участка дороги примыкания направлен в сторону, противоположную поперечному уклону главной дороги, решение способствует снижению объемов земляных работ; в - второстепенная дорога сопрягается вертикальной кривой с проезжей частью главной дороги, профильный уклон дороги примыкания равен нулю, решение способствует снижению объемов земляных работ;
1 - проезжая часть главной дороги; 2 - продольный профиль земли; 3 - проектная линия продольного профиля второстепенной дороги

Пересечение считают удобным для движения при условии, если при совершении поворотных маневров большегрузными автомобилями и автопоездами не возникает затруднений. Для этих целей минимальные радиусы закруглений следует назначать не менее 30 м. Для исключения неправильных действий водителей в пределах пересечения оно должно быть предельно понятным водителю.

Расстановку дорожных знаков и указателей на пересечениях производят в соответствии с действующими ГОСТами и правилами.
