Тенденции развития автомобильного транспорта и характеристик автомобилей, влияющих на требования к состоянию дорог 1 страница

В единой транспортной системе страны значительное место принадлежит автомобильному транспорту, который по объему перевозимых грузов в несколько раз превышает работу всех остальных видов транспорта, вместе взятых. В то же время в общем грузообороте транспортной системы доля автомобильного транспорта значительно меньше и составляет около 50 % всей транспортной работы. Это объясняется тем, что средняя дальность перевозок автомобильным транспортом в несколько раз меньше, чем другими видами транспорта (железнодорожным, морским, воздушным и др.).

Для успешного функционирования автомобильно-дорожной системы, т.е. автомобильного транспорта и автомобильных дорог, необходимо, чтобы параметры и характеристики автомобильных дорог удовлетворяли требованиям движения автомобилей, а основные параметры и характеристики автомобилей соответствовали тем, на которые рассчитаны эксплуатируемые дороги.

Существуют определенные требования к автомобилям со стороны автомобильных дорог, которые необходимо соблюдать, чтобы не перестраивать сеть автомобильных дорог под каждое новое поколение автомобилей. Это прежде всего требования к динамическим свойствам и габаритам автомобилей, их осевой нагрузке, общей массе и ряду других характеристик. Выдержать эти соотношения трудно, поскольку автомобильные дороги эксплуатируются многие десятилетия, происходит смена нескольких поколений автомобилей, каждое из которых предъявляет более высокие требования к автомобильным дорогам, что ведет к их непрерывному совершенствованию.

Чтобы заранее прогнозировать возможные изменения состояния дорог и требования к ним со стороны пользователей, необходимо систематически анализировать тенденции количественного и качественного развития автомобильного транспорта. На этой основе должна разрабатываться техническая политика в эксплуатации автомобильных дорог, их ремонта и содержания.

Рис. 1.1. Среднегодовой выпуск автомобилей в разных странах

Выпуск автомобилей во всем мире составил в 1990 г. 52 млн. единиц; в 2000 г. около 55 млн., а в 2010 г. ожидается более 60 млн. единиц (рис. 1.1). Соответственно растет и степень насыщения потребностей населения автомобилями. В США и Западной Европе начиная с 1950 г. количество автомобилей на 1000 жителей за каждые 10 лет возрастает на 100 единиц, и к настоящему времени достигает в США 810 автомобилей на 1000 жителей, а в Западной Европе - 560 автомобилей на 1000 жителей. По расчетам специалистов, потолок насыщения в США составляет 850, а в Западной Европе - 750 автомобилей на 1000 жителей.

Выпуск автомобилей в СССР достиг своего максимума в 1980 г. и составил 2.2 млн. в год. Из них 1,3 млн. легковых. 790 тыс. грузовых и 85 тыс. автобусов. В 1990 г. было выпушено чуть более 2 млн. автомобилей, а затем наступило обвальное сокращение выпуска. В 1995 г. в России было выпущено около 1 млн. автомобилей, в 2000 г. около 1,2 млн., в 2005 г. ожидается около 1,9 млн.. из них 1,6 млн. легковых, 240 тыс. грузовых, 60 тыс. автобусов.

Парк автомобилей в России за 20 лет с 1976 г. по 1996 г. вырос в 2 раза и составил около 20,6 млн. единиц. В 1999 г. в России уже было около 20 млн. легковых автомобилей и 4,3 млн. грузовых, причем более 600 тыс. легковых автомобилей было получено из дальнего зарубежья (рис. 1.2). Таким образом, на 1000 жителей России приходится более 150 автомобилей.

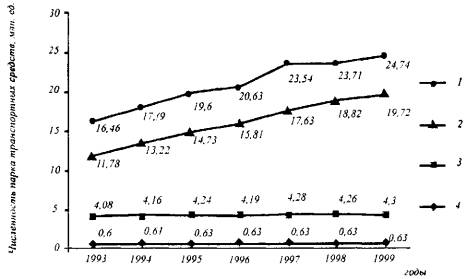

Рис. 1.2. Изменение численности парка транспортных средств в Российской Федерации:
1 - общее количество транспортных средств; 2 - количество легковых автомобилей; 3 - количество грузовых автомобилей; 4 - количество автобусов

Предполагается, что в 2005 г. в России парк легковых автомобилей составит 24-26 млн. штук, грузовых - 4,0-4,2 млн. штук, автобусов - 250 тыс. штук, т.е. на каждые 1000 жителей будет приходится более 200 автомобилей. Ожидается, что в ближайшие 10 лет количество автомобилей в России возрастет в 1,6-1,8 раза. Таким образом, по темпам насыщения автомобилями Россия приближается к передовым странам мира.

Такова перспектива количественного уровня автомобилизации России, из которой следует исходить, планируя развитие дорожной сети, уровень загрузки дорог движением и техническую политику в области ремонта и содержания дорог, организации и безопасности движения. Не менее важно учитывать и тенденции качественного развития автомобилей, и прежде всего параметров и систем, оказывающих влияние на требование к параметрам и транспортно-эксплуатационному состоянию дорог.

Классификация автомобилей. По автомобильным дорогам общего пользования движутся грузовые и легковые автомобили, а также автобусы, которые делятся на классы, причем для каждого вида автомобиля приняты различные характеристики для отнесения к тому или иному классу (табл. 1.1).

Таблица 1.1

Характеристика	Класс автомобиля
Особо малый	Малый	Средний	Большой	Особо большой
Литраж двигателя (легкового автомобиля), л	До 1,1	1,1-1,8	1,8-3,5	Св. 3,5	Не регламентируется
Габаритная длина (автобуса), м	До 5,5	6-7,5	8,5-10	11-12	16,5-18
Грузоподъемность (грузового автомобиля), т	До 0,5	0,5-2	2-5	5-15	Свыше 15

В СССР развитие автомобилестроения шло, начиная с 1942 г., с использованием перспективных типажей автомобилей, т.е. систематизированной группировки всех базовых разновидностей автомобилей, по которым должно развиваться отечественное автомобилестроение. Последний типаж был разработан в 1982-1990 гг. и с небольшими исправлениями продлен до 1995 г. (табл. 1.2-1.4).

С переходом к рыночной экономике основным критерием производства автомобилей стал спрос покупателей, а ориентиром в технической политике служит опыт Западной Европы и Правила Европейской экономической комиссии (ЕЭК) ООН.

Таблица 1.2

Требования к развитию типажа легковых автомобилей

Класс	Группа	Рабочий объём двигателя, л	Сухая масса, кг	Головной завод	Базовая модель	Автомобиль повышенной проходимости
I особо малый		До 0,849	До 649
	0,850 - 1,099	650 - 799	ЗАЗ, ЛуАЗ
II малый		1,100 - 1,099	800 - 899	ВАЗ
	1,300 - 1,499	900 - 1049	ВАЗ, ИЖМАШ
	1,500 - 1,799	1050- 1150	АЗЛК
III средний		1,800 - 2,499	1050 - 1209
	2,500 - 3,499	1300 - 1499	ГАЗ, УАЗ
IV большой		3,500 - 4,499	1500 - 1900
	Свыше 5,0	Не регламентирована	ГАЗ
V высший		Не регламентирован	Не регламентирована	ЗИЛ

Таблица 1.3

Требования к типажу грузовых автомобилей (Б - бензиновый; Д - дизельный; Г - газобаллонный)

Группа.	Осевая нагрузка от одиночной оси не более, тс	Головной завод-изготовитель	Подгруппа по грузоподъемности одиночного автомобиля (автопоезда),т	Основной тип двигателя	Одиночный автомобиль	Автомобиль-тягач	Седельный тягач	Автомобиль-самосвал	Шасси для специализированной комплектации	Автомобиль повышенной проходимости
I	Не регламентируется	ЛуАЗ, ИЖМАШ	0,3(0,5)	Б
Не регламентируется	УАЗ. ЕрАЗ	0,8(1,0)	Б
Не регламентируется	Новый	1,5	Б
II	Не регламентируется	ГАЗ	2,5	Б,Д,Г
	ГАЗ, KA3	4,5(10,0)	Д,Б,Г
III		КамАЗ, Уральский	8,0(16,0)	Д
	ЗИЛ	6,0(12,0)	Д,Б,Г
IV		КамАЗ	10,0(20,0)	Д
	МАЗ	8,0(20,0)	Д
	МАЗ, КамАЗ	15,0(36,0)	Д
V	Не регламентируется	КрАЗ	16,0(24,0)	Д
Не регламентируется	МоАЗ	20,0	Д
Не регламентируется	БелАЗ	30(300)	Д

Габаритные размеры и осевые нагрузки автомобилей в СССР долгие годы нормировались ГОСТ 9314-59 с изменениями 1974 г., в котором были предусмотрены для автомобилей четыре группы ограничений:

габаритных размеров: высота - 3,8 м, ширина - 2,5 м, длина - 12 м для одиночных автомобилей, 20 м - с одним и 24 м - с двумя прицепами;

полных масс: в частности, для трехосного тягача с трехосным прицепом 25 т + 25 т = 50 т (то же, но с полуприцепом - 52 т);

осевых нагрузок: в частности, при расстоянии между соседними осями 2,5 м и более для дорог группы А – 10 т, группы Б - 6 т;

среднего давления на дорогу: для дорог группы А - 6 кг/см², для группы Б - 5 кг/см².

Таблица 1.4

Требования к типажу автобусов (Б - бензиновый, Д - дизельный)

Класс	Головной завод-изготовитель	Габаритная длина, м	Группа по осевой нагрузке	Тип двигателя	Внутригородские	Пригородные и экскурсионные	Междугородние и туристические	Сельские - местного сообщения	Общего назначения и специализированные
дорожные	повышенной проходимости
I Особо малый	РАФ, УАЗ	До 5	Б	Б
II Малый	ПАЗ, KAB3	6,0-7,5	Б	Б,Д
III Средний	КАВЗ, ЛАЗ	8,0-9,5	Б	Б,Д
IV Большой	ЛАЗ, ЛиАЗ	10,0-12,0	А	Д,Б
V Особо большой		16,5-24,0	А	Д

В настоящее время вместо этого ГОСТа действует «Инструкция по перевозке крупногабаритных и тяжеловесных грузов автомобильным транспортом по дорогам Российской Федерации», утвержденная Минтрансом 27.05.1996 (Более детально параметры автомобилей изложены в п. 3.4). По этой инструкции автомобили разделены на категории 1 и 2. Для категории 1 ограничения несколько смягчены:

высота - 4,0 м, ширина - 2,5 м, но для рефрижераторов и изотермических кузовов допускается 2,6 м, длина - 12 м для одиночных автомобилей, 20 м - для автопоездов (с одним прицепом или полуприцепом), 18 м - для сочлененных автобусов и троллейбусов;

полная масса для автопоездов с одним прицепом или полуприцепом по группе А - не более 38 т;

осевые нагрузки сохранили значения для дорог группы А - 10 т и для группы Б - 6 т, но при расстоянии между соседними осями свыше 2,0 м (обычно у современных полуприцепов они равны 2,05 м) при нагрузке на трехосную тележку - до 24 т, на двухосную - до 20 т;

исключены требования к среднему давлению на дорогу.

Отдельно приведены параметры автомобилей, при которых они отнесены к категории 2. В частности, при движении по мостам это транспортные средства с полной массой от 30 т до 80 т и более и с нагрузкой на ось от 7,6 т до 20 т и более. Указанные ограничения были разработаны с учетом ограничений, имеющихся в странах Европы. Они не затрагивают легковые автомобили, имеющие гораздо меньшие габариты, полные массы и нагрузки на оси.

Осевая нагрузка в странах Европы на 1990 г. находилась в основном на уровне 10 т (в Норвегии и Польше - 8 т, в Бельгии, Италии, Португалии - 12 т, в Греции, Франции - 13 т). Однако и за рубежом, и в России наблюдается тенденция к увеличению осевой нагрузки до 13 т.

Ширина колеи автомобилей обычно составляет 0,8-0,85 от габаритной ширины, и эта тенденция устойчиво сохраняется длительное время. Например, если габаритная ширина 2,5 м, то колея будет около 2,0 м. У легковых автомобилей часто встречается ширина 1,6 м и колея 1,45 м. Высота центра тяжести автомобилей обычно составляет около 0,5 от колеи и не должна быть больше по условиям бокового опрокидывания при движении на повороте. Однако при перевозке некоторых грузов это условие нарушается.

Для легковых автомобилей (в том числе типа ВАЗ, АЗЛК, ИЖ, ГАЗ) характерны следующие габаритные размеры: высота - 1,4-1,5 м, ширина 1,6-1,8 м, длина 4-5 м. Кроме того, выпускаются легковые автомобили особо малого класса с длиной менее 3,5 м (в России - это ВАЗ-1111 "Ока") и особо большого класса с длиной более 6 м (например, "Сити-Таун" (США); Мерседес-Бенц 600 (ФРГ); ЗИЛ-41047 (Россия)).

У легковых автомобилей с начала XX века приблизительно до 1970-х гг. наряду с существенным изменением формы кузова происходило уменьшение габаритной высоты. При этом уменьшались диаметр колес (с 900 до 600 мм и менее) и дорожный просвет (с 200-300 до 130-150 мм). Габаритная высота европейских легковых автомобилей со снаряженной массой 1400 кг за период с 1955 г. по 1980 г. уменьшилась с 1,6 до 1,4 м, а со снаряженной массой 600 кг - с 1,5 м до 1,4 м. Таким образом, легковые автомобили различной снаряженной массы стремятся к одинаковой габаритной высоте и, по-видимому, уже приблизились к эргономическому пределу. Поэтому габаритная высота 1,4 м, соответствующая высоте расположения глаз водителя около 1,1- 1,2 м, должна сохраниться для большинства легковых автомобилей и на ближайшие 10-20 лет.

Более высокие легковые автомобили встречаются редко. Например, Карбодиес (Англия) - лондонское такси (1,77 м); Ситроен Мехари (Франция (1,63 м); РеноЭспейс (Франция (1,66 м). Тем не менее уже более 20 лет существуют три группы легковых автомобилей с габаритной высотой 1,3 м и менее (высота расположения глаз водителя около 1,1 м). Одна группа таких автомобилей - это автомобили так называемого спортивного или полуспортивного типа, обычно с кузовом-купе двухместным и двигателем большой мощности. Например, AC 3000МЕ (Англия); Порше 924 (ФРГ); Тойота MR2 (Япония); Ламборджини Джалпа 3500 (Италия); Феррари 308 GTB (Италия); Де Томазо Пантера (Италия); Лотус Эсприт S3 (Англия) и др.

Другая группа - это некоторые легковые автомобили с мягкой съемной крышей (кабриолеты, фаэтоны). Например, Мерседес-Бенц 280 SL (ФРГ); Морган 4/4 1600 (Англия); Пантер Соло (Англия); Фарус (Бразилия) и др.

Третья группа - это некоторые легковые автомобили США. Например, Крайслер Лазер ХЕ; Форд ЕХР; Понтиак Фиеро; Шевроле Камаро; Шевроле Корветт и др.

Анализ развития автомобилей указывает на то, что в ближайшие 10-20 лет не должно произойти изменений по габаритным высоте и ширине грузовых и легковых автомобилей. Однако имеется тенденция в Европе и в России к увеличению разрешенной осевой нагрузки до 13 т с увеличением полной массы автопоезда до 50-60 т, что необходимо учитывать при разработке норм проектирования дорог. Другое направление в развитии автопоездов - применение трехзвенных автопоездов, например, тягач и два прицепа или тягач + полуприцеп + прицеп будет иметь весьма ограниченное применение в Европе, так как такие автопоезда создают значительные помехи движению и могут быть использованы только в отдельных случаях.

От полной массы и нагрузки на ось, а также от конструкции шин и давления в них зависит удельное давление в зоне контакта. Следует отметить, что при наезде на неровность нагрузка на колесо может увеличиться в 1,3-1,5 раза. Соответственно кратковременно увеличится и давление в зоне контакта.

Динамические характеристики автомобилей. Одним из основных показателей при сравнении скоростных (динамических) свойств автомобилей является удельная мощность N _yд, которая определяется как отношение максимальной мощности двигателя к полной массе автомобиля. Обычно удельная мощность для автопоездов составляет 5-10 кВт/т, для грузовых автомобилей (кроме группы особо малой грузоподъемности, где она может быть выше) - 10-20 кВт/т, для легковых автомобилей (кроме групп большого и особо большого литража, где она может быть выше) - 20-60 кВт/т. В отечественном автомобилестроении последних десятилетий заметна тенденция снижения удельной мощности двигателя при увеличении максимальной скорости движения (табл. 1.5).

Таблица 1.5

Динамические характеристики автомобилей выпуска 1970-1976 гг. (группа А) и 1986-1995 гг. (группа Б)

Группа автомобилей по периоду выпуска	Модель	Полная масса, кг	Мощность двигателя, кВт	Удельная мощность, кВт/т	Максимальная скорость*, км/ч
Легковые автомобили
А	ЗАЗ-968 «Запорожец»			35,3
Б	ЗАЗ-11022 «Таврия»			34,6
А	ВАЗ-2101			47,2
Б	ВАЗ-21093			35,1
А	Москвич-2138			34,6
Б	АЗЛК-2141-01		56,3	38,7
А	ГАЗ-24 «Волга»
Б	ГАЗ-24-12 «Волга»		73,5	36,4
Грузовые автомобили
А	ГАЗ-52-03			13,8
Б	ГАЗ-3307		88.5	11,3
А	ЗИЛ-130-76			14,2
Б	ЗИЛ-433100			11,6
А	КамАЗ-5320			10,1
Б	КамАЗ-5315			10,1
А	МАЗ-5335			12.0
Б	МАЗ-53371			7,4

* Максимальная скорость легковых автомобилей приведена при загрузке водителем и одним пассажиром, а для грузовых автомобилей - для полной массы.

Анализ показывает, что максимальные конструктивные скорости движения отечественных легковых автомобилей за период с 1970 г. по настоящее время возросли в среднем на 17 км/ч и составляют 145-158 км/ч. Также увеличились и максимальные скорости отечественных грузовых автомобилей, которые составляют в настоящее время 90-115 км/ч.

Значительная часть автомобилей иностранного производства обладает более высокими динамическими качествами, включая удельную мощность двигателя и максимальную скорость движения.

Максимальные скорости движения на автомагистралях в России и в большинстве стран Европы ограничены значением 110 км/ч для легковых автомобилей и 90 км/ч для грузовых (в Германии на автомагистралях нет ограничений максимальной скорости).

По ГОСТ 21398-89 «Автомобили грузовые. Общие технические требования» грузовые автомобили должны иметь следующие максимальные скорости: при общей массе более 3,5 т - 95 км/ч, при общей массе менее 3,5 т - 110 км/ч, для автопоездов - 85 км/ч, для автопоездов, предназначенных для междугородных и международных перевозок, - 100 км/ч. Междугородные автобусы обычно имеют максимальную скорость 100-130 км/ч. У легковых автомобилей малого и среднего класса максимальные скорости составляют 140-180 км/ч, но у некоторых легковых автомобилей (БМВ 635 Csi, Феррари GTO и др.) они достигают 250-300 км/ч.

Важной характеристикой динамических качеств автомобилей служит график силового баланса в зависимости от скорости движения (рис. 1.3, 1.4). Эти графики наглядно показывают максимальную величину продольного уклона, которую может преодолеть автомобиль на данной скорости при сухом покрытии. Анализ графиков показывает, что современные отечественные легковые автомобили типа ВАЗ-21093 могут преодолевать подъем с уклоном 5 % на скорости более 110 км/час, а грузовые автомобили типа КамАЗ-5320 с полной нагрузкой могут преодолеть этот уклон только со скоростью около 30 км/ч, т.е. грузовые автомобили, автобусы и автопоезда весьма чувствительны к крутым подъемам. Поэтому в ГОСТ 21398-89 имеется требование, что автопоезд должен преодолевать подъем в 3 % длиной 3 км со скоростью не менее 30 км/ч.
