Пучины на автомобильных дорогах и причины их образования




При сезонном промерзании и оттаивании на дорожной одежде при определенных условиях могут наблюдаться пучины, которые представляют собой деформации и разрушения в виде бугров и сетки трещин. Они возникают в результате пучения (пучинообразования), неоднородных по площади проезжей части взбугриваний дорожной одежды, образующихся при одновременном сочетании следующих трех факторов:

интенсивного морозного влагонакопления, при котором максимальная относительная влажность грунта в верхней части земляного полотна Wmax ³ 0,75 WT;

промерзания грунта под дорожной одеждой на глубину hnp > 0,5 м;

наличием мелких пылеватых песков и супесей, пылеватых суглинков и других пучинистых грунтов.

Размер деформации пучения зависит главным образом от влажности грунта, глубины промерзания, продолжительности холодного периода, скорости промерзания грунта, прочности дорожной одежды. Неравномерное морозное пучение может достигать 80-100 мм, что существенно снижает скорость движения автомобилей.

Физическая сущность пучинообразования состоит в накоплении, перераспределении, замерзании и оттаивании воды в порах грунта вследствие сезонных изменений водно-теплового режима земляного полотна и дорожной одежды. В дисперсных грунтах, представляющих собой капиллярно-пористые тела, происходит непрерывный тепломассообмен. С понижением температуры свободно связанная вода замерзает при 0, пленочная и рыхлосвязанная - при -3°С, прочно связанная и в капиллярах вода замерзает при более низкой температуре (-10...-30°С). При промерзании грунта возникает температурный градиент. Незамерзшая часть жидкой фазы перемещается из теплых слоев грунта к холодным, то есть снизу вверх. Процесс миграции воды протекает в зоне изотерм 0...-5°С. При наличии температурного градиента происходит термодиффузия пара от теплых слоев грунта к холодным. Водяной пар, охлаждаясь, конденсируется, увеличивая толщину пленки воды на частицах грунта и на кристаллах льда, и замерзает. Дальнейшее влагонакопление и льдообразование происходит за счет термодиффузии водяного пара. В зоне льдообразования вначале возникают кристаллы, а затем линзы льда.

Льдообразование сопровождается увеличением объема на 9 % и значительным давлением в земляном полотне, что и вызывает поднятие в том числе неравномерное дорожной одежды. В этом и заключается процесс пучинообразования. Весной грунт оттаивает в первую очередь под дорожной одеждой. В этот момент лед переходит в жидкую фазу, которая под действием собственного веса мигрирует вниз и задерживается на мерзлом практически водонепроницаемом грунте. Над мерзлой поверхностью (донником) грунт переувлажняется. Дорожная одежда теряет прочность и под действием нагрузок от транспорта разрушается, ее материал перемешивается с разжиженным грунтом, возникают пучины.

В районах сезонного промерзания грунтов земляного полотна при неблагоприятных грунтовых и гидрологических условиях наряду с требуемой прочностью и устойчивостью должна быть обеспечена достаточная морозоустойчивость дорожных одежд.

С этой целью применяют различные специальные мероприятия:

использование непучинистых или слабопучинистых грунтов (табл. 4.22, 4.23) для сооружения верхней части земляного полотна, находящегося в зоне промерзания;

осушение рабочего слоя земляного полотна, в том числе дренажа для увеличения расстояния от низа дорожной одежды до уровня подземных вод; устройство гидроизолирующих или капилляропрерывающих прослоек для перехода от 2-й или 3-й схемы увлажнения рабочего слоя земляного полотна к 1-й схеме;

Таблица 4.22

Классификация грунтов по степени пучинистости при замерзании (СНиП 2.05.02-85, прил. 2 табл. 6)

Группы грунтов по пучинистости Степень пучинистости Относительное морозное пучение
I Непучинистый 1 и менее
II Слабопучинистый Свыше 1 до 4
III Пучинистый Свыше 4 до 7
IV Сильнопучинистый Свыше 7 до 10
V Чрезмернопучинистыи Свыше 10

Таблица 4.23

Группы грунтов по степени пучинистости (СНиП 2.05.02-85, прил. 2 табл. 7)

Грунт Группа
Песок гравелистый, крупный и средней крупности с содержанием частиц мельче 0,05 до 2 % I
Песок гравелистый, крупный и средней крупности с содержанием частиц мельче 0,05 до 15 %, мелкий с содержанием частиц мельче 0,05 до 15 %, супесь легкая крупная II
Супесь легкая: суглинок легкий и тяжелый, глины III
Песок пылеватый; супесь пылеватая; суглинок тяжелый пылеватый IV
Супесь тяжелая пылеватая: суглинок легкий пылеватый V

устройство морозозащитного слоя из непучинистых минеральных материалов, в том числе укрепленных малыми дозами минеральных или органических вяжущих;

устройство теплоизолирующих слоев, снижающих глубину или полностью исключающих промерзание грунта под дорожной одеждой;

устройство основания дорожной одежды из монолитных материалов (типа тощего бетона или других зернистых материалов, обработанных минеральным или органическим вяжущим).

Конструкцию считают морозоустойчивой, если соблюдено условие

lпуч £ lдоп, где (4.28)

lпуч - расчетное (ожидаемое) пучение грунта земляного полотна;

lдоп - допускаемое для данной конструкции пучение грунта (табл. 4.24).

Таблица 4.24

Тип дорожных одежд Вид покрытия Допустимая величина морозного пучения lдоп, см
Капитальные Асфальтобетонное
Облегченные Асфальтобетонное
Переходные Переходное

Примечание. В восточных районах II-III дорожно-климатических зон значения lдоп следует увеличивать на 20-40 % (большие значения для облегченных и переходных дорожных одежд).

Расчет на морозоустойчивость необходимо выполнять для характерных участков или групп характерных участков дороги, сходных по грунтово-гидрологическим условиям, имеющим одну и ту же конструкцию дорожной одежды и схему увлажнения рабочего слоя земляного полотна.

При предварительной проверке на морозоустойчивость величину возможного морозного пучения следует определять по формуле:

lпуч = lпуч.ср × Кугв × Кпл × Кгр × Кнагр × Квл, где (4.29)

lпуч.ср - величина морозного пучения при осредненных условиях, определяемая по рис. 4.19 в зависимости от толщины дорожной одежды (включая дополнительные слои основания), группы грунта по степени пучинистости (табл. 4.23) и глубины промерзания (Znp);

Кугв - коэффициент, учитывающий влияние расчетной глубины залегания уровня грунтовых или длительно стоящих поверхностных вод (рис. 4.20); при отсутствии влияния грунтовых или длительно стоящих поверхностных вод следует принимать: для супеси тяжелой и пылеватой и суглинка Кугв = 0,53; для песка и супеси легкой и крупной Кугв = 0,43;

Кпл - коэффициент, зависящий от степени уплотнения грунта рабочего слоя (табл. 4.25);

Кгр - коэффициент, учитывающий влияние гранулометрического состава грунта основания насыпи или выемки (табл. 4.26);

Кнагр - коэффициент, учитывающий влияние нагрузки от собственного веса вышележащей конструкции на грунт в промерзающем слое и зависящий от глубины промерзания (рис. 4.21);

Квл - коэффициент, зависящий от расчетной влажности грунта (табл. 4.27).

Рис. 4.19. Графики для определения осредненной величины морозного пучения lпуч.ср:
кривые II-V выбирают в соответствии с табл. 4.23, кривую IIа выбирают при 2-й и 3-й схеме увлажнения рабочего слоя, кривую IIб - при 1-й схеме увлажнения

Рис. 4.20. Зависимость коэффициента Кугв от расстояния от низа дорожной одежды до расчетного УГВ или УПВ:
1 - супесь тяжелая и тяжелая пылеватая, суглинок; 2 - песок, супесь легкая и легкая крупная

Таблица 4.25

Коэффициент уплотнения, Купл Кпл
Песок пылеватый, супесь легкая и пылеватая, суглинки, глины Пески кроме пылеватых, супесь легкая крупная
1,03-1,00 0,8 1,0
1,01-0,98 1,0 1,0
0,97-0,95 1,2 1.1
0,94-0,90 1,3 1,2
Менее 0,90 1,5 1,3

Таблица 4.26

Грунт Кгр
Пески 1,0
Супеси 1,1
Суглинки 1,3
Глины 1,5

Рис. 4.21. Зависимость коэффициента Кнагр от глубины промерзания Znp от поверхности покрытия:
1 - супесь тяжелая и пылеватая, суглинок; 2 - песок, супесь легкая, крупная

Таблица 4.27

Относительная влажность W/WT 0,6 0,7 0,8 0,9
Кпл 1.0 1.1 1.2 1,3

Если данные натурных наблюдений отсутствуют, глубину промерзания дорожной конструкции допускается определять по формуле

Znp = Znp(ср) ×1,38, где (4.30)

Znp(ср) - средняя глубина промерзания для данного района, устанавливаемая при помощи карт изолиний (рис. 4.22).

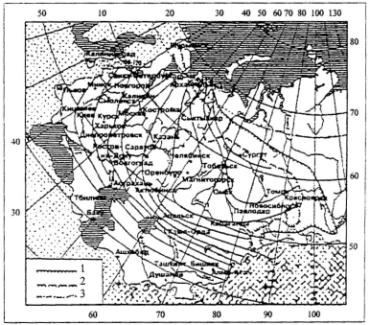

Рис. 4.22. Карта изолиний глубины промерзания Znp(ср) грунтов на территории СНГ:
1 - граница сплошного распространения вечномерзлых грунтов; 2 - то же, островного; 3 - границы стран СНГ

При глубине промерзания дорожной конструкции Znp до 2 м lпуч.ср устанавливают по графикам рис. 4.19. При Znp от 2,0 до 3,0 м lпуч.ср вычисляют по формуле:

lпуч.ср = lпуч.ср 2,0×[ а + b ×(Znp - c)], где (4.31)

lпуч.ср 2,0 - величина морозного пучения при Znp = 2,0 м;

а = 1,0; b = 0,16; с = 2,0 при 2,0 < Znp < 2,5;

а = 1,08; b = 0,08; с = 2,5 при 2,5 < Znp < 3,0.

Если при расчетном сроке службы до 10 лет полученная величина возможного пучения будет превышать требуемую (см. табл. 4.24), а при сроке службы более 10 лет будет превышать 80 % от требуемой, необходимо рассмотреть вариант устройства морозозащитного слоя. В этом случае предварительно определяют ориентировочно требуемую толщину морозоустойчивой конструкции дорожной одежды, используя графики рис. 4.19. Для этого, зная допустимую величину морозного пучения lдоп, рассчитывают среднюю величину морозного пучения lпуч.ср формуле:

lпуч.ср = lдоп / Кугв × Кпл × Кгр × Кнагр × Квл. (4.32)

Затем по графику рис. 4.19 в соответствии с группой грунта по степени пучинистости определяют hод. Уточненный расчет толщины морозозащитного слоя (hM3) выполняют по термическому сопротивлению конструкций. Для этого необходимо иметь следующие исходные данные:

географическое местоположение рассматриваемого участка дороги;

конструкцию дорожной одежды (наименование и толщина слоев), необходимую по условиям прочности и дренирования;

схему увлажнения рабочего слоя земляного полотна (1, или 3) и расчетную глубину залегания подземных вод от поверхности покрытия;

наименование грунтов земляного полотна;

расчетный срок службы дорожной одежды.

Основные направления и меры борьбы с пучинами состоят в том, чтобы максимально ускорить оттаивание и просыхание в первую очередь боковых частей земляного полотна, предохранить покрытие от разрушения, а там, где этих мер недостаточно, перестроить пучинистые участки с использованием прослоек из рулонных геосинтетических материалов.

Одной из важных мер, предотвращающих пучины или ослабляющих их воздействие на дорогу, является прокопка осушительных воронок с помощью машины с рабочим органом роторного типа, смонтированной на колесном тракторе. Воронки роют с обеих сторон в шахматном порядке на расстоянии 3-4 м одна от другой. Они имеют ширину 0,2-0,3 м, а глубина равна толщине дорожной одежды, включая песчаный подстилающий слой. Дну их придается продольный уклон 40-50 %. Воронки способствуют быстрейшему оттаиванию земляного полотна и отводу образующейся воды.

Для предохранения покрытия от разрушения на пучинистом участке устраивают дополнительный слой («подушку») из котельного шлака, несмерзшегося сухого песка или гравийно-песчаной смеси толщиной 10-15 см. На «подушку» укладывают деревянные щиты или временное колейное покрытие. На отдельных участках, где дорожная одежда обладает малой прочностью, движение переносят на объезд или ограничивают скорость движения и грузоподъемность автомобилей. Борьбу с пучинами прекращают, когда грунт земляного полотна полностью оттает и просохнет.
