Посадка судна и ее параметры

Посадкой судна называется его положение относительно поверхности воды.Посадка определяется тремя параметрами: осадкой на мидель-шпангоуте , углом крена и углом дифферента (рис.4). Осадка представляет расстояние OA от основной плоскости до точки пересечения ватерлинии с осью Oz. Угол крена -угол между следом АВ ватерлинии на плоскости мидель-шпангоута и осью Oy (положительный при наклонении на правый борт). Угол дифферента -угол между следом АЛ ватерлинии на диаметральной плоскости с осью Ox (положительный при дифференте на нос).

Рис.4 Параметры посадки судна

Рассмотрим частные случаи посадки судна.

1) Основная плоскость xOy горизонтальна, плоскость мидель-шпангоута yOz и диаметральной плоскости xOz вертикальны. Судно сидит без крена (прямо) и на ровный киль (без дифферента). В этом случае посадка судна характеризуется одним параметром- осадкой (рис.5).

Рис.5. Посадка судна прямо и на ровный киль

2) Плоскость мидель-шпангоута yOz вертикальна, диаметральная плоскость xOz наклонена на угол .Судно считается сидящем на ровный киль, но с креном (рис.6).

3) Посадка характеризуется осадкой , осадкой на правом борту , осадкой на левом борту и углом крена

(12)

Рис.6. Посадка судна на ровный киль с креном

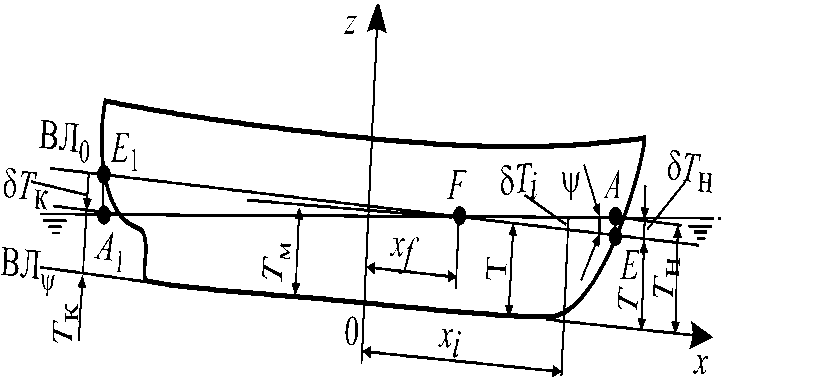

4) Диаметральная плоскость xOz вертикальна, а плоскость мидель шпангоута yOz наклонена. Первоначальная ВЛ₀ образует с горизонтальной плоскостью угол дифферента (рис.7). Считается, что судно сидит прямо, но с дифферентом.

Рис.7. Посадка судна прямо с дифферентом

В этом случае посадка характеризуется осадкой , осадкой носом ,осадкой кормой и углом дифферента . При этом:

(13)

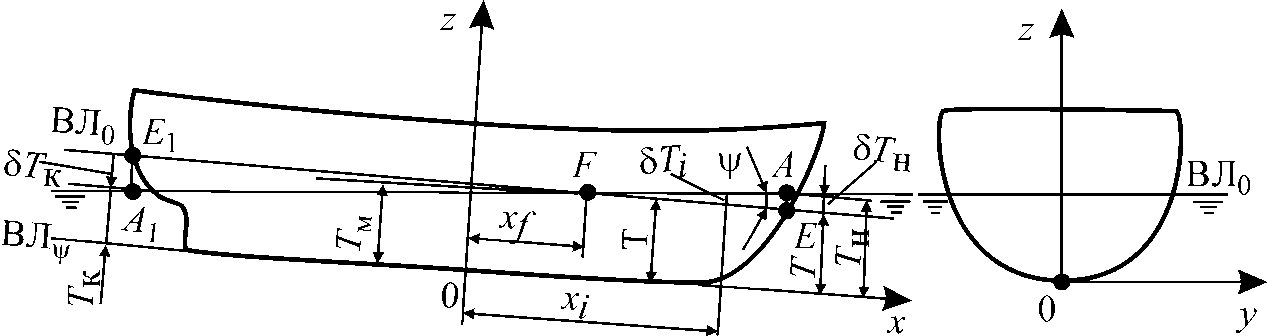

4) Плоскость мидель-шпангоута yOz наклонена,диаметральная плоскость xOz наклонена на угол . Первоначальная ВЛ₀ образует с горизонтальной плоскостью угол дифферента (рис.8). Считается, что судно сидит и с креном, и с дифферентом.

Рис.8. Посадка судна с креном и дифферентом

В этом случае посадка определяется осадками на правом и левом борту , и осадками носом и кормой , причем

(14)

(15)
