Нанесение обозначений шероховатости поверхности

Обозначения располагают на линиях видимого контура, вы­носных линиях или на полках линий-выносок, на тех видах, раз­резах и сечениях, на которых проставлены соответствующие раз­меры, возможно ближе к размерным линиям. При недостатке места допускается располагать их на размерных линиях или на их продолжениях, а также разрывать выносную линию (рис.5). Обозначение шероховатости поверхности, в которой знак имеет полку, располагают относительно основной надписи чертежа. Острие знака шеpоховатости должно прикасаться к обрабатываемой повеpхности только с той стороны, откуда возможен подвод режущего инструмента. Знаки шеpоховатости на чертеже не должны пересекаться никакими линиями. Поэтому на месте простановки знака шеpоховатости выносные линии, оси симметрии и линии штриховки - пpеpываются.

Рис. 5 – Пример указания шероховатости при недостатке места

На линии невидимого контура допускается наносить обозначе­ния шероховатости только в слу­чаях, когда от этой линии нане­сен размер. Для детали, изображенной с разрывом, обозначение шерохова­тости дают только на одной час­ти, ближе к размеру.

Обозначение шероховатости поверхности, в которой знак не имеет полки, располагают относительно основной надписи чертежа так, как показано на рисунке 6.

Рис.6 - Расположение знаков обозначений

шероховатости, не имеющих полок

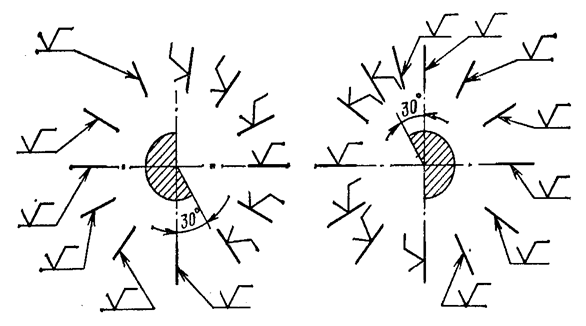

На рисунке 7 показано, как нужно располагать относительно основной надписи чертежа знаки шероховатости, имеющие полки.

Рис.7 – Варианты расположения знаков обозначений

шероховатости, имеющих полки

При распо­ложении изображения поверхности в заштрихованной зоне обозначение наносят только на полке линии-выноски.

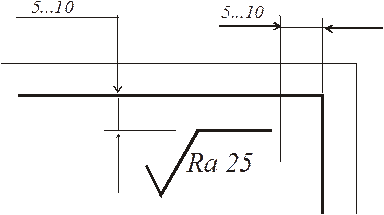

При указании одинаковой шероховатости для всех поверхно­стей изделия, обозначение шероховатости помещают в правом верхнем углу чертежа и на изображении не наносят (рис. 8).

Размеры и толщина линий знака, выносимого в правый верхний угол чертежа, должны быть приблизительно в 1,5 раза больше, чем у размерных чисел, нанесенных на изображении.

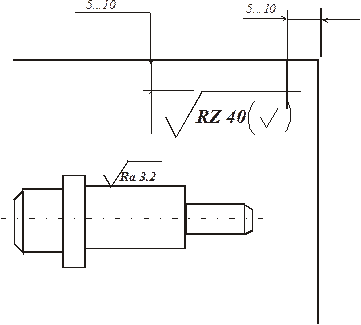

При указании одинаковой шероховатости для части поверхностей изделия в правом верхнем углу чертежа помещают обозначение одинаковой шероховатости и знак по рисунку 4б, заключенный в скобки (рис.9).

Это означает, что все поверхности, на которых не нанесены обозначения, должны иметь шероховатость, указанную перед знаком в скобках. Размеры знака, взятого в скобки и обозначающего слово «остальное», должны быть одинаковы с размерами знаков, нанесенных на изображение.

Рис. 8 - Обозначение шероховатости, одинаковой

для всех поверхностей

Рис.9 – Обозначение шероховатости одинаковой

для части поверхностей

При наличии поверхностей, шероховатость которых на чертеже не указана, вынос обозначений в правый верхний угол не допускается, так как при этом возможны ошибки в понимании чертежа.

Обозначение шероховатости поверхностей повторяющихся элементов изделия (отверстий, пазов, зубьев и т. п.), количество которых указано на чертеже, а также обозначение шероховатости одной и той же поверхности наносят один раз независимо от числа изображений.

К повторяющимся элементам не относят симметрично расположенные поверхности.

Примечание. Не допускается обозначение шероховатости или знак выносить в правый верхний угол чертежа при наличии в изделии поверхностей, шероховатость которых не нормируется

Когда часть поверхностей не обрабатывают по данному чертежу (сохраняют в состоянии «поставки», например, частично обрабатываемый кусок швеллера), то в правом верхнем углу чертежа перед знаком в скобках помещают знак по рисунок 4в. Соотношение размеров знаков, как на рисунке 8.

Если шероховатость поверхностей, образующих контур, должна быть одинаковой, то обозначение шероховатости наносят один раз со знаком, означающим слова «по контуру», как пока­зано на рисунке 10. Диаметр знака — 4...5 мм.

Рис. 10 – Обозначение одинаковой шероховатости

поверхности замкнутого контура

У обозначения одинаковой шероховатости нескольких поверх­ностей, плавно переходящих одна в другую, знак «по контуру» не наносят.

Допускается для поверхностей сложной конфигурации по­ступать так, как показано на рисунке 11 записью в технических требованиях: «Шероховатость поверхности А —...». Утолщенную штрихпунктирную линию проводят на расстоянии 0,8...1 мм от линии контура.

Рис. 11 – Обозначение поверхности, шероховатость которой

указывается в технических требованиях

Для обозначения шерохова­тости поверхностей изделий, изго­товляемых из древесины, приме­няют высотные и шаговые параметры, установленные ГОСТ 7016—82*. Они аналогичны рас­смотренным. Правила нанесения — по ГОСТ 2.309—73.

Обозначение шеpоховатости рабочих повеpхностей зубьев зубчатых колес, эвольвентных шлицев и т.п., если на чертеже не приведен их профиль, условно наносят на линии делительной повеpхности (рис. 12).

Рис. 12 – Пример обозначения шероховатости поверхности зуба

Обозначение шеpоховатости повеpхности профиля резьбы наносят условно на выносной линии для указания pазмеpа резьбы или на pазмеpной линии. Если на чертеже показан профиль резьбы, то шероховатость повеpхности профиля обозначают по общим правилам.

Для упрощения чтения чертежа допускается величину шеpоховатости некоторых повеpхностей указывать в технических требованиях в виде текста. Текст располагают над основной надписью чертежа. Этим способом указания шеpоховатости рекомендуется пользоваться пpи выполнении чертежей сложных деталей, содержащих большое количество однотипных элементов - фасок, канавок и т.п.

Для отметки границы участков одного элемента, имеющих различную шероховатость повеpхностей, применяют сплошную тонкую линию с нанесением соответствующего pазмеpа и указанием шеpоховатости повеpхности для каждого участка (рис. 13).

Рис. 13 – Изображение границы шероховатости
