Определение координат по бумажной карте

Если Вы отсканировали карту, то тогда Вы, скорее всего, имеете на изображении градусную сетку (широта и долгота). Вы можете выбрать характерные точки (скажем, в узлах этой сетки) и задать для них координаты в диалоге “Регистрация изображения”.

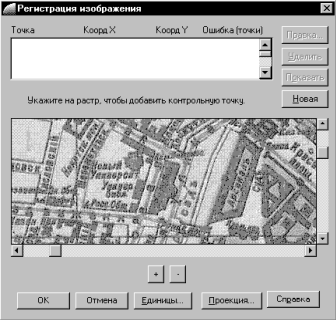

1.Откройте растровый файл командой ФАЙЛ > ОТКРЫТЬ ТАБЛИЦУ, выбрав формат файла Растр. Выберите название файла и нажмите кнопку Открыть. Появится диалог "Регистрация изображения". В нижней части диалога будет показано исходное растровое изображение.

2.Задайте проекцию растрового изображения, нажав кнопку ПРОЕКЦИЯ. Для того, чтобы свести к минимуму искажения при наложении на растр векторных объектов, важно правильно задать проекцию изображения. Проекцию растрового изображения нельзя изменить в окне Карты.

3.Укажите на любую точку регистрируемого изображения. Появится диалог "Добавить контрольную точку". Задайте в этом диалоге координаты, взятые с бумажного варианта карты. Контрольные точки на изображении нумеруются. Поставьте не менее трех контрольных точек (ставьте больше точек, если проекция Вам не известна, как в случае с аэрофотоснимками). Нажмите OK.

Внимание:Масштаб показа изображения в окне просмотра меняется кнопками “+” и “–“ снизу от изображения. Уменьшая масштаб, можно добиться большей точности определения положения точек привязки.

Можно автоматически перенести координаты с уже имеющейся векторной Карты той же местности. Такую векторную Карту можно просматривать одновременно с диалогом "Регистрация изображения". Указав мышью на характерную точку на векторной Карте, Вы узнаете ее географические координаты. Эти координаты можно указать в диалоге регистрации для соответствующей контрольной точки растрового изображения.

1.Откройте растровый файл командой ФАЙЛ > ОТКРЫТЬ ТАБЛИЦУ, выбрав формат Растр. Выберите название файла и нажмите кнопку ОТКРЫТЬ. Появится диалог "Регистрация изображения". В нижней части диалога будет показано исходное растровое изображение.

2.Задайте проекцию растрового изображения, нажав кнопку ПРОЕКЦИЯ. Если проекция не задана, MapInfo будет использовать проекцию широта_долгота.





3.Чтобы начать расстановку контрольных точек, укажите мышью на любую точку исходного растрового изображения. Появится диалог "Добавить контрольную точку", в котором будут указаны относительные координаты точек в пикселах. Нажмите OK. В списке в верхней части диалога появится точка без координат X и Y. (Мы укажем координаты чуть позже).

4.Задайте таким образом не менее трех контрольных точек. Пролистывать изображение можно с помощью строк прокрутки. Выберите наиболее ярко выделяющиеся, характерные точки







5.Откройте имеющуюся у Вас векторную Карту для той территории, которую охватывает растровое изображение. Вы можете перейти в окно Карты, не закрывая диалог "Регистрация изображения".

6.Выполните команду ТАБЛИЦА > РАСТР > СОВМЕСТИТЬ С КАРТОЙ.

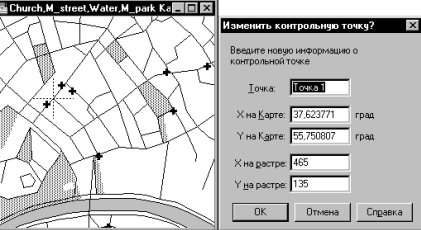

7.Выберите Точку 1 в диалоге "Регистрация изображения". Укажите на соответствующую точку в окне Карты. Появится диалог "Добавить контрольную точку", в котором будут указаны координаты X и Y заданной точки на векторной Карте. Нажмите OK, если эти координаты Вас устраивают. MapInfo перенесет их в диалог "Регистрация изображения".

8.Повторите шаг 7 для остальных контрольных точек.

9.После того как будут определены координаты всех контрольных точек, нажмите OK в диалоге "Регистрация изображения". Растровое изображение появится в окне Карты под векторными слоями.

Преобразование координат в виде "градус+минута+секунда" в десятичные градусы

Если Вы указываете координаты объектов в градусах, следует использовать значения в десятичных градусах, а не в минутах и секундах. Например, вместо значения 40 градусов 30 минут, следует вводить 40.5 градусов. Используйте отрицательные числа при задании западной долготы и южной широты.

В комплекте примеров MapInfo поставляется программа на языке MapBasic, которая называется DMSCNVRT (Конвертер) и выполняет преобразование минут и секунд в десятичные градусы. Чтобы запустить программу Конвертер, выполните команду ФАЙЛ > ЗАПУСТИТЬ ПРОГРАММУ MAPBASIC. В строку меню MapInfo будет добавлен заголовок Программы. Открыв в этом меню вторичное меню Конвертер, Вы получите доступ к диалогам преобразования из десятичных градусов в градусы_минуты_секунды и наоборот.





Если растровое изображение использует проекцию, отличную от широты_ долготы, задайте проекцию в диалоге "Регистрация изображения" и указывайте координаты в базовых единицах координат для данной проекции. Скажем, для Карт в проекциях UTM единицами координат являются метры.
