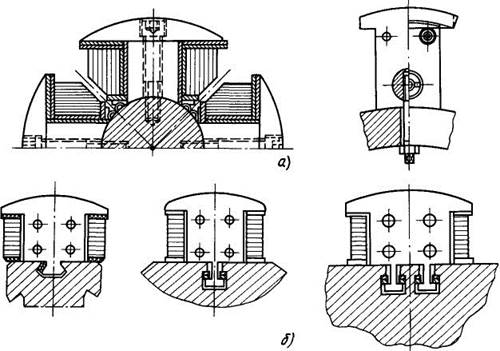

Обмотки возбуждения большинства машин общего назначения выполняются много-витковыми катушками, насаженными на сердечники полюсов. В синхронных явнополюс-ных машинах катушки возбуждения располагаются на роторе. Конструкция и способы крепления полюсов зависят от мощности машины и ее габаритов (рис. 4.36).
В машинах малой и средней мощности катушки наматывают изолированным круглым проводом, в машинах большой мощно-
сти — прямоугольным изолированным проводом. И те и другие катушки наматывают в несколько рядов с учетом размеров междуполюсного пространства. При больших токах возбуждения катушки наматывают из неизолированной ленточной или шинной меди с установкой междувитковой изоляции.
В крупных явнополюсных машинах, например гидрогенераторах, обмотка возбуждения наматывается из неизолированной шинной меди специального профиля (рис. 4.37).
Обмотка возбуждения неявнополюсных синхронных машин, в частности турбогенераторов (рис. 4.38) и турбодвигателей, рас-
