Двигатели серии 4А

Двигатели серии 4А частотно-регулируемые (4А...Б2П...ПБ)

Двигатели серии 4А лифтовые (4А...НЛБ)

Двигатели серии 4А высокоточные (4А...П2)

Двигатели предназначены для работы в продолжительном режиме S1 от сети переменного тока частотой 50 Гц в приводе высокоточных металлорежущих станков. Высокоточные АД выпускаются на базе АД основного исполнения и многоскоростных АД в диапазоне высот оси вращения 56— 225 мм и отличаются от них повышенными требованиями к предельным отклонениям установочных и присоединительных размеров. Обозначаются дополнительно буквой П и цифрой 2 после цифры, указывающей число полюсов. Двигатели имеют степень защиты IP44 и исполнения по способу монтажа:

с высотами оси вращения 56 -100 мм -IM1081, IM2081, IM2181, IM3081, IM3681;

с высотами оси вращения 112 —16С мм -IM1081, IM2081, IM3O81;

с высотами оси вращения 180—225 мм — IM1001, IM3001, IM3011.

Конструкция АД с высотой оси вращения 160—225 мм предусматривает возможность пополнения и частичной замены смазки подшипников без разборки АД.

Технические данные АД приведены в табл. 9.25. По уровню шума двигатели соответствуют следующим классам (ГОСТ 16372-84):

Высота оси вращения h, мм Класс

56-132............ 3

160(2/) = 2).......... 2

160(2р = 4, 6, 8)........ 3

200(2р = 4).......... 3

200(2/1 = 4/2).......... 2

225(2^ = 4/2).......... 2

Допустимый уровень шума для АД с высотой оси вращения 180 мм односко-ростиых — 75 дБ, двухскоростных — 84 дБ, с высотой оси вращения 225 мм односко-ростных - 80 дБ (по шкале А).

Вибрация двигателей соответствует следующим значениям:

Вибра-

Высота оси вращения А, мм ция,

мм/с

56-71........... 0,45

80-100.......... 0,7

112-132.......... 0,71

160(2р = 2, 4)........ 1,1

160(2/) = 6, 8)........ 0,7

180-200.......... 1,12

225............ 1,8

Габаритные, установочные и присоединительные размеры аналогичны данным базовых АД основного исполнения, кроме размера d₃₀, который равен:

Тип двигателя ^зо> ^мм

4А71П2...........190

4А80П2...........204

4А90П2...........216

4А100П2...........252

Предельные отклонения от номинальных установочных и присоединительных размеров не превышают указанных в табл. 9.26. Неуказанные предельные отклонения размеров - по ГОСТ 8592-79.

Типоразмер двигателя	Синхронная частота вращения, об/мин	Мощность, кВт	Скольжение, %	КПД, %	cos(p	^IVImax	Мп ^ном	Мтт ^мком	'НОМ
4А56А4/2П2	1500 3000	ОД 0,14		45 50	0,61 0,7	2,2	1,8 1,5	1,8 1,5	3,5 4
4А56В4/2П2	1500 3000	0,12 0,18			0,62 0,72	2,2	1,6 1,2	1,6 1,2	3,5 4
4А63А4/2П2	1500 3000	0,19 0,265		55 61	0,66 0,75	2,2	1,6 1,2	1,6 1,2	3,5 4
4А63В4/2П2	1500 3000	0,224 0,37	_	57 61	0,7 0,88	1,9 1,8	1,5 1,1	1,5 1,1	3,5 4
4А71А2П2		0,75	5,3		0,87	2,2		1,2	5,5
4А71В2П2		1,1	6,3	76,5	0,87	2,2		1,2	5,5
4А71А4П2		0,55	8,7	70,5	0,7	2,2		1,6	4,5
4А71В4П2		0,75	8,7		0,76	2,2		1,6	4,5
4А71А6П2		0,37			0,69	2,2		1,6
4А71В6П2		0,55			0,72	2,2		1,6
4А71В8П2		0,25	9,3		0,64	1,7	1,6		3,5
4А80А2П2		1,5			0,88	2,2		1,5	6,5
4А80В2П2		2,2			0,87	2,2		1,5	6,5
4А80А4П2		1,1	6,7		0,81	2,2		1,6
4А80В4П2		1,5	6,7		0,83	2,2		1,6
4А80А6П2		0,75			0,74	2,2		1,6
4А80В6П2		1,1			0,74	2,2		1,6
4А80А8П2		0,37		61,5	0,65	1,7	1,6	1,2	3,5
4А80В8П2		0,55			0,68	1,7	1,6	1,2	3,5
4А90Ь2П2					0,88	2,2		1,2	6,5
4A90L4I12		2,2			0,83	2,2		1,6
4A90L6I12		1,5			0,75	2,2		1,6
4А90ЬА8П2		0,75			0,63	1,7	1,6	1,2
4А90ЬВ8П2		1,1			0,68	1,7	1,6	1,2
4A100S2m					0,88	2,2		1,2	7,5
4A100L2II2		5,5			0,9	2,2		1,2	7,5
4A100S4n2			5,5		0,83	2,2		1,6	6,5
4А100Ь4П2			5,5		0,84	2,2		1,6	6,5
4A100S6m		2,2			0,75	2,2		1,6	5,5
4A100L8IX2		1,5			.0,65	1,7	1,6	1,2	5,5
4А112М2П2		7,5	2,5	87,5	0,88	2,2			7,5
4А112М4П2		5,5		85,5	0,86	2,2		1,6
4А112МА6П2			5,5		0,76	2,2		1,6	6,
4А112МВ6П2			5,1		0,81	2,2			,6
4А112МА8П2		2,2		76,5	0,68	2,2	1,8		,4
4А112МВ8П2			6,5		0,71	2,2	1,8		,4
4А132М2П2			2,3		0,9	2,2	1,6			7,5
4A132S4n2		7,5		87,5	0,86	2,2			,6	7,5
4А132М4П2			2,8	87,5	0,87	2,2			,6	7,5
4A132S6m		5,5	4,1		0,8	2,2			,6
4А132М6П2		7,5	3,2	85,5	0,81	2,2			,6
4A132S8n2			4Д		0,7	2,2	1,8	1,4
4А132М8П2		5,5	4,5		0,74	2,2	1,8		1,4

Таблица 9.25. Технические данные высокоточных двигателей серии 4А

Продолжение табл. 9.25

Типоразмер двигателя	Синхронная частота вращения, об/мин	Мощность, кВт	Скольжение, %	КПД, %	cos(p	^Ivlmax Л^ном	Мп ^мном	^Мтт ^WHOM	1„ 'ном
4A160S2m			2,5	86,5	0,89	2,2	1,2
4А160М2П2		18,5	2,5	88,5	0,89	2,2	1,2
4A160S4m				88,5	0,88	2,2	1,2
4А160М4П2				89,5	0,9	2,2	1,2
4A160S6II2		7,5		85,5	0,8		1,2		6,5
4А160М6П2			2,9	86,5	0,8		1,2		6,5
4A160S8I12		5,5		83,5	0,66		1,2		5,5
4А160М8П2		7,5			0,65		1,2		5,5
4A180S4n2			2,5		0,86		1,4	1,2	6,5
4А180М4П2				90,5	0,86		1,6	1,2
4A180S4/2m	1500 3000	18 21	2 2,5	88,5 84,5	0,85 0,89	2,2 2,2	1,6 1,4	1 1	6,5 6,5
4А180М4/2П2	1500 3000	22 26,5	2 2,5	80 86,5	0,87 0,91	2,2 2,2	1,6 1,6	1 1	7 7
4А200М4П2У4					0,87	2,2	1,2
4А200Ь4П2У4					0,87	2,2	1,2	1,1
4А200Ь4/2П2У4	1500 3000	33,5 37	1,5 1,5	91,5 87	0,86 0,9	2 2,2	1,8 1,8	1,2 1,2	7,5
4А225М4П2У4			1,5		0,87	2,2	1,2
4А225М4/2П2У4	1500 3000	45 50	1,5 1,5	91,5 87,5	0,84 0,89	2 2,2	1,8 1,8	1,2 1,2	7,5

Таблица 9.26. Предельные отклонения размеров и параметров, мм, высокоточных асинхронных двигателей серии 4А

Двигатели выпускаются в соответствии = 112-132 мм); ТУ 16-510.578-75 (h =

с требованиями: ТУ 16-510.565-75 (й =,_й„. _{ТЛ/ 1Й} г_1Г1™-, _7Й,,,„_п,..

= 56-63 мм); ТУ 16-510.543-78 (Л = = 160 мм), ТУ 16-510.683-78 (ft = 180 мм),

= 71-100 мм); ТУ 16-510.600-75 (А = ТУ 16-510.720-79 (h = 200 - 225 мм).

Двигатели предназначены для привода лифтов, устанавливаемых в жилых общественных зданиях и производственных сооружениях. Они разработаны на базе АД защищенного исполнения серии 4А с высотами оси вращения 160-250 мм. Лифтовые АД представляют собой трехфазные коротко-замкнутые двухскоростные малошумные АД со встроенной температурной защитой защищенного исполнения (4АН) или исполнения с пристроенным вентилятором, приводимым от отдельного двигателя (4АФ). В обозначении лифтовых АД после числа полюсов указаны буквы: Н - малошумные, Л — лифтовые, Б — со встроенной температурной защитой. Двигатели имеют степень защиты IP10, степень защиты коробки выводов -не ниже IP20 по ГОСТ 17494-72. Способ охлаждения АД с самовентиляцией (4АН) — ICA01, АД с принудительной системой вентиляции (4АФ)-1СА26 по ГОСТ 20459-75. Двигатели изготовляются следующих исполнений по способу монтажа:

Условное обозначение способа монтажа по Тип двигателя ГОСТ 2479-79

IM1001......4АН180НЛБ,

4АН200НЛБ, 4АН250НЛБ, 4АФ250НЛБ

IM2001......4АН200НЛБ,

4АФ225НЛБ

Ш3001......4АН160НЛБ,

4АН180НЛБ

Климатическое исполнение двигате-

лей — У и Т, категория размещения — 3 по ГОСТ 15150-69.

Номинальный режим работы АД - повторно-кратковременный с разгоном и работой АД на обмотке большей частоты вращения, последующим переключением и работой на обмотке меньшей частоты вращения и паузой.

Значения ПВ, время пуска, работы и допустимое число пусков (циклов) указаны в табл. 9.27.

Технические данные АД с частотой 50 Гц приведены в табл. 9.28. Допустимые отклонения параметров регламентируются ГОСТ 183-74. На скольжение, пусковой, максимальный, максимальный генераторный моменты и кратности пускового тока допуски по ГОСТ 183-74 не распространяются.

Основные технические данные АД на частоту 60 Гц соответствуют данным АД на частоту 50 Гц, за исключением следующих:

синхронной частоты вращения, равной 120% синхронной частоты вращения при 50 Гц;

коэффициента полезного действия и коэффициента мощности, отличающихся от указанных не более чем на 0,01 в сторону понижения;

максимального вращающего момента, большего на 10%, и кратности пускового тока — на 20% по сравнению со значениями этих величин для АД на частоту 50 Гц.

Генераторный момент АД при работе на обмотке меньшей частоты вращения при синхронной частоте вращения п_с = = 1000 об/мин, отнесенный к максимальному генераторному моменту, и минимальный вращающий момент, отнесенный

Таблица 9.27. Значения ПВ, время пуска, работы и допустимое число пусков

Таблица 9.28. Технические данные лифтовых двигателей серии 4Л

к пусковому моменту, — не менее значений, указанных ниже:

Генера- ^Мини\

Тип АД торный малыши _

момент, % вращающий

° момент, %

4АН160 85 80

4АН180 80 90

4АН200 70 80

4АФ225 85 80

4АН250, 4АФ250 75 85

Лифтовые АД из холодного состояния допускают работу на обмотке меньшей частоты вращения в течение 15 мин (двигатель 4АН160 — в течение 10 мин) с моментом, равным 0,5М_НОМ.

Допустимые средние значения уровня звука на расстоянии 1 м от контура АД, дБ (по шкале А), соответствуют указанным ниже:

В устано- В пере-

Тип АД вившемся ходном

режиме режиме

4АН160, 4АН180 62 72

4АН200, 4АФ225 67 77

4AH250S

4АФ250МА, 69 79

4АН250МА

4АН250МВ 72 82

Для АД с принудительной системой вентиляции допустимые значения средних уровней звука указаны при работающем вентиляторе.

Значения вибрации АД соответствуют классу 1,8 по ГОСТ 16921-83.

Для лифтовых АД установлены следующие показатели надежности:

средний срок службы до списания — не менее 15 лет при общей наработке 40000 ч;

вероятность безотказной работы Р = 0,9 при доверительной вероятности 0,8 за 10000 ч при номинальной нагрузке в номинальных режимах работы;

вероятность безотказной работы в аварийных режимах 0,98 обеспечивается термозащитой.

Условия эксплуатации двигателей в части воздействия механических факторов внешней среды — по группе условий МЗ. При эксплуатации двигатели длительно выдерживают вибрационные нагрузки с частотой 1 — 35 Гц и ускорением ОДд, вызванные исполнительным механизмом.

Габаритные установочные и присоединительные размеры лифтовых АД указаны на рис. 9.13,а-з.

Предельные отклонения установочных и присоединительных размеров — по ГОСТ 8592-79. Дойустимое отклонение массы + 5%.

Лифтовые АД изготовляются в соответствии с требованиями ТУ 16-510.778-81 (4АН160); ТУ 16-510.615-81 (4АН180); ТУ 16-510.704-79 (4АН200-4АФ225); ТУ 16-510.787-82 (4АН250, 4АФ250).

Двигатели предназначены для привода подач и главного движения станков с числовым программным управлением (ЧПУ). Двигатели разработаны на базе АД серии 4А закрытого исполнения с высотой оси вращения 90—160 мм. Они представляют собой трехфазные короткозамкнутые АД закрытого исполнения повышенной точности по установочным и присоединительным размерам с естественным охлаждением и встроенной температурной защитой. В обозначениях дополнительно указано: после обозначения серии и материала станины: Б — закрытое исполнение с естественным охлаждением, 2П — с регулируемой частотой вращения; после числа полюсов: П — повышенной точности, Б — со встроенной температурной защитой.

Степень зашиты — IP44 по ГОСТ 17494-72, способ охлаждения - ICA0041 по ГОСТ 20459-75. Форма исполнения по способу монтажа по ГОСТ 2479-79: для привода подач - IM3OO9; для привода главного движения IM1009, IM3009.

Климатическое исполнение — УХЛ, категория размещения — 4 по ГОСТ 15150-69.

Номинальный режим работы АД — при питании от полупроводникового преобразователя с синусоидальной формой тока и коэффициентом искажения не более 0,05, продолжительный — S1 во всем диапазоне регулирования.

Технические данные частотно-регулируемых АД в продолжительном режиме работы с эквивалентной двигателям серии 4А системой охлаждения, при номинальном напряжении и питании от промышленной сети частотой 50 Гц и длительно допустимый момент при регулировании указаны в табл. 9.29. Допустимые отклонения основных параметров - по ГОСТ 183-74.

Регулирование частоты вращения АД осуществляется в следующих диапазонах: для привода подач — от 0 до 1000 об/мин; для привода главного движения — от 0 до 4000 об/мин.

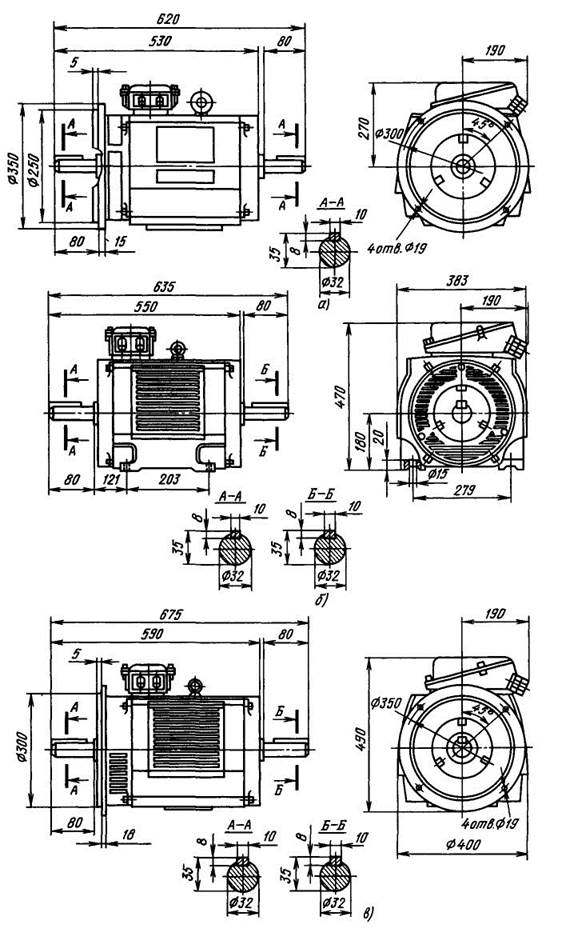

Рис. 9.13. Габаритные, установочные и присоединительные размеры лифтовых двигателей

серии 4А:

О-4АН160НЛБ, исполнение 1М3001 (масса 115 кг); 6 - 4АН180НЛБ, исполнение 1М1001 (масса 160 кг); в-4АН180НЛБ, исполнение 1М3001 (масса 165 кг);

Рис. 9.13. Продолжение

> - 4АН200ШЛБ, исполнение 1М1001 (масса 285 кг); д - 4АН200ЬНЛБ, исполнение 1М2001 (масса 300 кг); е - 4АФ225НЛБ, исполнение 1М2001 (масса 395 кг);

Рис. 9.13. Продолжение

ж - 4АН250НЛБ, исполнение 1М1001 (масса 4AH250S - 440 кг); 4АН250МА - 470 кг; 4АН250МВ 510 кг); з - 4АФ250МАНЛБ, исполнение 1М1001 (масса 475 кг)

Регулирование частоты вращения АД привода подач в диапазоне от 0 до 500 об/мин и АД привода главного движения в диапазоне от 0 до 1500 об/мин осуществляется с постоянным моментом, равным длительно допустимому, и с по-

стоянным магнитным потоком, обеспечивающим кратность максимального момента, близкую к 2,2. Дальнейшее регулирование производится с постоянными мощностью и напряжением, равными по значению мощности и напряжению при частоте враще-

Таблица 9.29. Технические данные частотно-регулируемых двигателей серии 4А

Типоразмер двигателя	Длительно допустимый момент при регулировании, Нм	Мощность, кВт	КПД, %	cosq>
4АХБ2П90Ь4ПБ		2,2		0,83
4АХБ2П10084ПБ		3,0		0,83
4АХБ2Ш00Ь4ПБ		4,0		0,84
4АБ2П112М4ПБ		5,5	85,5	0,85
4АБ2П13284ПБ		7,5	87,5	0,86
4АБ2Ш32М4ПБ			87,5	0,87
4АБ2П16084ПБ			88,5	0,88
4АБ2Ш60М4ПБ		18,5		0,88

Примечания: 1. Номинальное напряжение АД с Л =160 мм, 380/660 В, остальных АД— 220/380 В.

2. Синхронная частота вращения 1500 об/мин.

3. М_тах/М_аоп = 2, где Л/_Доп — длительно допустимый момент.

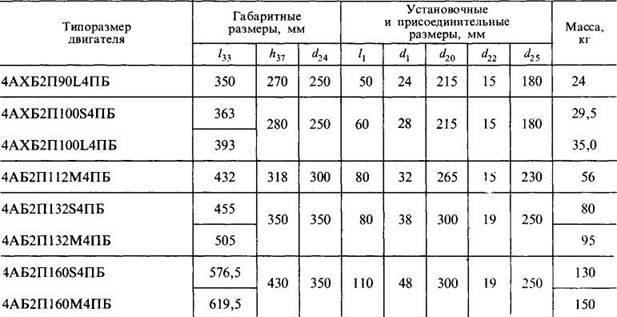

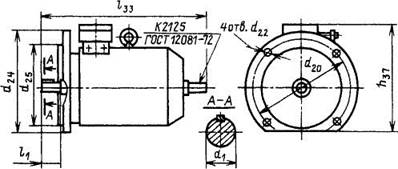

Таблица 9.30. Габаритные, установочные и присоединительные размеры частотно-регулируемых двигателей серии 4А, исполнение по способу монтажа — IM3009

Таблица 9.31. Габаритные, установочные и присоединительные размеры частотно-управляемых двигателей серии 4А, исполнение по способу монтажа — IM1009

ния 500 об/мин для привода подач и 1500 об/мин для привода главного движения.

По уровню шума в режиме холостого хода при питании от промышленной сети частотой 50 Гц и номинальном напряжении АД соответствуют классу 2 по ГОСТ 16372-84. Класс вибрации АД с высотой оси вращения 90 — 112 мм — 1,1, с высотой оси вращения 132, 160 мм - 1,8 по ГОСТ 16921-83 (питание — от промышленной сети частотой 50 Гц, номинальным напряжением).

Вероятность безотказной работы — не менее 0,9 при 10000 ч наработки. Средний срок службы — не менее 15 лет при общей наработке 40000 ч. Условия эксплуатации АД в части воздействия механических факторов — по группе Мб ГОСТ 17516-72 (вибрационные нагрузки с частотой 2 — 100 Гц и максимальным ускорением \д; одиночные и многократные удары отсутствуют).

Габаритные, установочные, присоединительные размеры и масса АД в зависимости от формы исполнения по способу монтажа указаны в табл. 9.30, 9.31.

Предельные отклонения установочных и присоединительных размеров соответствуют требованиям ГОСТ 8592-79 для повышенной точности. Конструкция АД обеспечивает возможность присоединения со стороны, обратной приводу, датчиков частоты

вращения и углового положения ротора (датчиков обратной связи). Второй конец вала для посадки подвижных узлов датчиков обратной связи выполнен коническим по ГОСТ 12081-72. Осевой люфт вала со стороны подсоединения датчиков не превышает 0,4 мм, что обеспечивается конструкцией подшипниковых узлов.

Двигатели изготовляются в соответствии с требованиями ТУ 16-510.775-81 (h = = 90-^100 мм); ТУ 16-510.780-81 (h = = 112 ^132 мм); ТУ 16-510.760-81 (h = = 160 мм).
