Серии A3

Оси вращения 315 мм

Серии A3 с высотой

Асинхронные двигатели

Двигатели серии A3 предназначены для внутрисоюзных поставок, а также для поставок на экспорт в страны с умеренным и тропическим климатом для привода общепромышленных механизмов.

Двигатели выпускаются климатического исполнения У и Т категории 3 по ГОСТ 15150-69. Номинальные значения климатических факторов - по ГОСТ 15150-69 и ГОСТ 15543-70. Двигатели соответствуют группе условий эксплуатации Ml по ГОСТ 17516-72. Условия транспортирования — по ГОСТ 23216-78, в части воздействия климатических

факторов - 8 (ОЖЗ) по ГОСТ 15150-69. Условия хранения двигателей — 2 (С) по ГОСТ 15150-69.

Двигатели изготовляются на номинальные напряжения 220/380, 380/660 В со степенью защиты IP22.

Номинальный режим работы двигателей — продолжительный S1 по ГОСТ 183-74. Технические данные АД серии A3 приведены в табл. 9.45.

Предельные отклонения от номинальных значений — в соответствии с ГОСТ 183-74.

Допустимые значения средних уровней шума АД соответствуют классу I ГОСТ 16372-84. Допустимые значения вибраций -4,5 мм/с по ГОСТ 16921-83.

Таблица 9.45. Технические данные двигателей типа АЗ-315

Типоразмер	Мощность, кВт	Напряжение, В	Скольжение, %	Синхронная частота вращения, об/мин	КПД, %	costp	In	мп	^мтах	Масса,
двигателя	'ном	^мтм	^Мном	кг
АЗ-315М-2УЗ АЗ-315М-4УЗ A3-315S-2Y3 АЗ-31582-4УЗ АЗ-ЗШ1-4УЗ АЗ-315М-6УЗ A3-315S-6Y3	200 200 160 160 132 132 ПО	380/660 380/660 380/660 380/660 380/660 380/660 220/380	2 2,5 2 2,5 2,5 2,5 2,5	3000 1500 3000 1500 1500 1000 1000	93,5 93,5 93 92,5 92,5 92	0,9 0,91 0,9 0,9 0,89 0,9 0,9	6,5 6 6,5 6 6 6 6	0,9 1 0,9 0,9 0,9 1 1	2 2 2 2 2 2 2	980 950 850 850 770 890 770

Продолжение табл. 9.45

Типоразмер двигателя	Мощность, кВт	Напряжение, В	Скольжение, %	Синхронная частота вращения, об/мин	КПД, %	cos<p	'ном	мп ^НОМ	^Мтах ^ном	Масса, кг
АЗ-315М-8УЗ	ПО	220/380	2,5			0,86
A3-315S-8Y3		220/380	2,5		91,5	0,85
АЗ-315М-1ОУЗ		220/380				0,82	5,5
A3-315S-10Y3		220/380			90,5	0,81	5,5		1,8
АЗ-315М-2ТЗ		380/660				0,88	6,5	0,9
АЗ-315М-4ТЗ		380/660	2,5			0,9	6,5	0,9	1,9
A3-315S-2T3		380/660			92,5	0,87	6,5	0,9
A3-315S2-4T3		380/660	2,5		92,3	0,89	6,5	0,9	1,9
A3-315S1-4T3		380/660	2,5		91,8	0,88	6,5	0,9	1,9
АЗ-315М-6ТЗ		380/660	2,5			0,87			1,9
A3-315S-6T3	ПО	220/380	2,5		91,4	0,88			1,9
АЗ-315М-8ТЗ	по	220/380	2,5		91,3	0,85	5,5		1,9
A3-315S-8T3		220/380	2,5		91,1	0,84	5,5		1,9
АЗ-315М-10ТЗ		220/380				0,81	5,5		1,8
A3-315S-10T3		220/380				0,8	5,5		1,8

Примечание. M_mm/М_ном = 0,8.

Расчетный срок службы АД 18 лет. Вероятность безотказной работы: 0,99 при 2 годах эксплуатации; 0,95 при 10 годах эксплуатации; 0,90 при 18 годах эксплуатации.

По способу монтажа АД изготовляются

в исполнении IM3011 (ГОСТ 2479-79). Допуск по массе + 5 %.

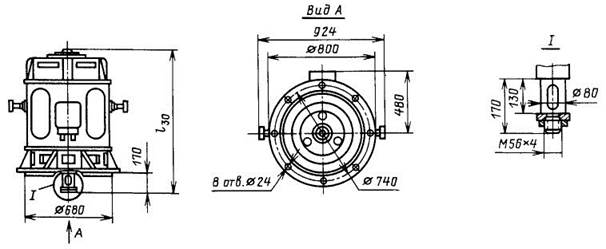

Габаритные, установочные и присоединительные размеры указаны в табл. 9.46. Предельные отклонения установочных и

Таблица 9.46. Габаритные установочные и присоединительные размеры двигателей

Типоразмер	/зо, мм, при числе полюсов
двигателя
АЗ-315 A3-315S1 A3-315S2 АЗ-315М	1050 1100	1050 1050 1100	1050 1100	1050 1100	1050 1100

присоединительных размеров — по ГОСТ 8592-79 для нормальной точности.

Двигатели выпускаются в соответствии с требованиями ТУ 16-510.489-76.
