Асинхронные двигатели специального назначения

Отечественная промышленность выпускает большое число АД специального назначения, т. е. предназначенных для работы с конкретными типами приводных механизмов в бытовых приборах, в системах автоматики, в металлургической промышленности и т. п. Эти АД, как правило, существенно отличаются от АД общего назначения конструктивным исполнением, техническими данными и характеристиками, которые соответствуют специфическим требованиям того или иного приводного механизма.

Описание и технические данные АД специального назначения помещены во втором томе Справочника в разделах, соответствующих их основному назначению (краново-ме-таллургические двигатели, взрывобезопас-ные, погружные, бытовые и т. п.).

Индукционные регуляторы напряжения и фазорегуляторы (фазовращатели) представляют собой асинхронные машины с заторможенным фазным ротором, в которых с помощью поворотного устройства можно изменять положение ротора относительно статора. Намагничивающий ток соединенной с сетью обмотки создает магнитный поток, который наводит ЭДС во вторичной обмотке. Фаза ЭДС меняется в зависимости от

взаимного положения осей первичной и вторичной обмоток.

В фазорегуляторах на нагрузку подается напряжение от вторичной обмотки, неизменное по амплитуде и меняющееся по фазе в зависимости от угла поворота ротора.

В индукционных регуляторах происходит суммирование первичного и вторичного напряжений, при этом изменение фазы ЭДС вторичной обмотки, происходящее при повороте ротора, вызывает изменение напряжения на нагрузке регулятора (см. § 9.1).

Регуляторы напряжения серии ИР (табл. 9.83, 9.84) предназначены для плавного регулирования напряжения на нагрузке в широких пределах при неизменном напряжении питающей сети.

В условном обозначении регуляторов после наименования серии — букв ИР — следуют двухзначные цифры, определяющие над чертой диаметр сердечника статора (габарит) в сантиметрах и под чертой — длину сердечника статора в сантиметрах; далее следует обозначение климатического исполнения и категории размещения по ГОСТ 15150-69.

Регуляторы имеют вертикальное исполнение. Обмотки статора и ротора выполнены из прямоугольного провода; пазы открытые; в сердечниках имеются вентиляционные аксиальные каналы; лобовые части обмоток прикреплены к бандажным кольцам. В регуляторах ИР 99 и ИР 118 в пазы статора заложены термометры сопротивлений.

Подшипники ротора располагаются в подшипниковых щитах. На нижнем щите находится фланец для крепления регуляторов к фундаментной плите. Ограничение угла поворота ротора достигается упором роговой втулки, насаженной на его вал, в приливы с резиновыми амортизаторами, расположенными на верхнем подшипниковом щите.

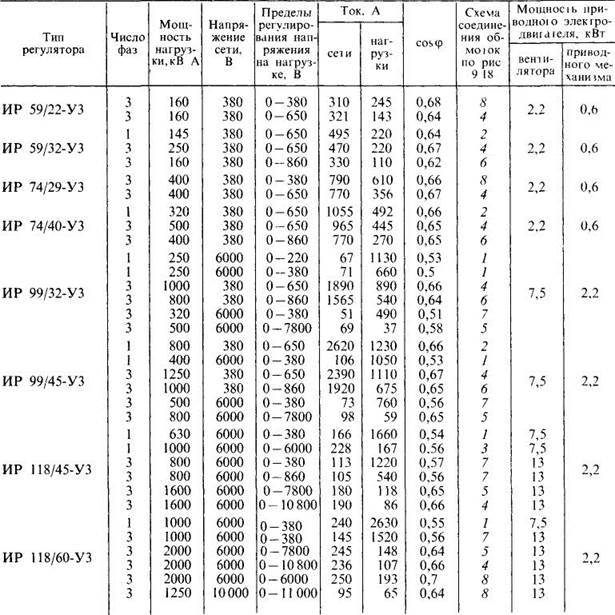

Таблица 9.83. Технические данные индукционных регуляторов напряжения ИР климатического исполнения УЗ

Механизм дистанционного управления приводится в движение АД. Вращающий момент от АД передается на вал ротора регулятора через понижающий редуктор и зубчатые (ИР 99 и ИР 118) или червячные (ИР 59, ИР 74) секторы, которые соединены с роговой втулкой предохранительными шпильками. При аварийных режимах шпильки срезаются, предотвращая поломку зубьев привода.

Внутри корпуса размещены конечные выключатели двигателя привода, положением которых устанавливают предельные углы поворота ротора регулятора, необходимые для достижения заданного напряжения на нагрузке.

Технические данные регуляторов ИР

указаны при работе с коэффициентом мощности нагрузки, равным 0,8. При работе с коэффициентом мощности нагрузки, меньшим 0,8, номинальный ток снижается в соответствии с данными, приведенными ниже:

Коэффициенты мощности

нагрузки регуляторов

ИР........0,7 0,6 0,5

Отношение тока нагрузки

к номинальному току 0,93 0,88 0,85

Продолжение Коэффициенты мощности нагрузки регуляторов

ИР........0,4 0,3 0,2 и

менее Отношение тока нагрузки

к номинальному току 0,82 0,81 0,8

Таблица 9.84. Технические данные индукционных регуляторов напряжения серии ИР
