Примеры решения пожарно-тактических задач

Ф

Ни

7070 70

Рис. 21.2. Принципы расстановки сил и средств при прямоугольной форме развития

пожара

по периметру или фронту локализации для поэтапного тушения. Расчет их в этом случае осуществляют по площади тушения на первом этапе, считая от внешних границ площади пожара.

Площадь тушения S_T — это часть площади пожара, которая исполь­зуется при расчете требуемого количества сил и средств на ликвидацию горения (рис. 21.3, 21.4). Площадь тушения водой зависит от глубины обра­ботки горящего участка h. Практикой установлено, что по условиям туше­ния пожаров эффективно используется примерно третья часть длины струи, поэтому в расчетах глубину обработки горящей площади принимают для ручных стволов 5 м, а для лафетных — 10 м. Следовательно, площадь туше­ния будет численно совпадать с площадью пожара при ее ширине (для прямоугольной формы), диаметре (для круговой формы) и радиусе (для угловой формы развития), не превышающих 10 м при подаче ручных ство­лов, введенных по периметру навстречу друг другу, и 20 м — при тушении лафетными стволами. В остальных случаях площадь тушения принимают

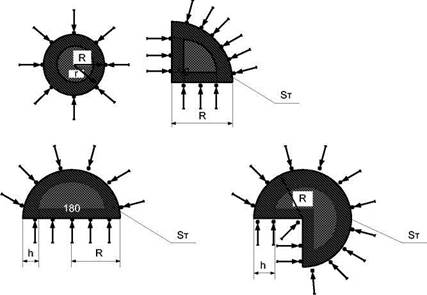

Рис. 21.3. Схема площади тушения пожара при круговой и угловой формах его

развития

МММ

Рис. 21.4. Схема площади тушения пожара при прямоугольной форме его развития

равной разности общей площади пожара и площади, которая в данный момент водяными струями не обрабатывается.

В жилых и административных зданиях с помещениями небольших размеров расчет сил и средств целесообразно проводить по площади пожа­ра, так как средства тушения можно вводить по нескольким направлениям: изнутри — со стороны лестничных клеток и снаружи — через оконные проемы. Однако и в этих случаях не исключено поэтапное тушение, особен­но при пожарах в зданиях с коридорной системой планировки.

При расстановке сил и средств по длине внешней границы горящей площади необходимо учитывать также периметр тушения, который при любой форме развития меньше фактического периметра.

Периметр тушения Р_т — это длина внешней границы площади пожара в данный момент, по которой осуществляется подача воды и обеспечивается непосредственная обработка поверхности горения (см. рис. 21.3, 21.4) за выче­том отрезков со стороны соседних участков, по длине равных глубине тушения стволом h. В круговой форме площади пожара периметр тушения сокращается за счет изменения длины окружности от внешней границы в глубину.

Общую площадь пожара на различные промежутки времени опре­деляем в следующей последовательности:

- определяем время свободного развития пожара на момент подачи
стволов первым прибывшим подразделением

где:

т_дс — время от момента возникновения пожара до сообщения о нем, мин; т_сл — время следования, мин (сюда входит время обработки информации, сбор и выезд по тревоге);

т_6р — время боевого развертывания, мин.

- определяем расстояние, на которое распространится фронт за х_св:
U = 5У_Л + У_лх₂,

т₂=т_св-10.

Линейную скорость распространения горения в первые 10 мин от начала возникновения пожара необходимо принимать половинной от таб­личного значения (У_л = 0,5V/^opM) (Приложение 1 НПБ 301-96). Спустя 10 мин и до момента введения средств тушения первыми подразделениями, прибывшими на пожар, линейная скорость при расчете берется равной табличной (т.е. У_л = У_л^норм), а с момента введения первых средств тушения (стволов, генераторов и т.д.) до момента локализации пожара она вновь принимается равной У_л = 0,5У_л^норм;

- полученное расстояние откладываем в масштабе на схеме объекта
(рис. 21.5);

- определяем фигуру площади пожара;

- полученную фигуру разбиваем на элементарные фигуры (тре­
угольник, прямоугольник, квадрат, сектор, круг);

- по известным формулам математики определяем площадь Sj каждой
элементарной фигуры;

	хО/ ^1 <Ху	/ / /	//// у/у	\^-Х\/\Х~
		у у у у"\ "у \
%//^//У/(/	бх^ССхх^
	/ / / / / ///"-■*		>
	/ / / / / х^^чх\х^чх' \	у у /	X \\N	)

Рис. 21.5 Схема, поясняющая определение площади пожара

- полученные значения суммируем и получаем значение площади пожара S_o6iu = ES;.

При расчете сил и средств важно каждый последующий элемент определения согласовать с предыдущим, учесть специфику пожарной наг­рузки, вид пожара и сложившуюся обстановку. Силы и средства, необхо­димые для тушения пожаров, рассчитывают аналитическим методом (по формулам) с использованием справочных таблиц, графиков и специальных линеек (пожарно-технических экспонометров). Наиболее точным является аналитический расчет.

Аналитический расчет сил и средств проводят в соответствии с приведенным ниже порядком:

1. Определяем площадь пожара на различные промежутки времени,
по которой принимают необходимую расчетную схему: круг, сектор круга
или прямоугольник (методика определения изложена выше).

2. Определяем принцип расстановки сил и средств для тушения
пожара. Следует помнить, что этот элемент расчета имеет особое значение
в последующих вычислениях.

3. Определяем необходимый параметр тушения пожара (площадь
пожара или тушения).

Размеры тушения реальных пожаров с учетом обстановки можно опре­делить по масштабным планам, картам, служебным, оперативным и другим документам, содержащим сведения о размерах зданий, отдельных помещений, сооружений. Геометрические параметры определяются измерением.

4. Определяем требуемый расход огнетушащего вещества на тушение
пожара и защиту объектов, которым угрожает опасность.

5. Рассчитываем необходимое количество технических приборов
подачи огнетушащих веществ (стволов, пеногенераторов, пеноподъем-
ников и др.) на ликвидацию горения и защиту объектов, которым угрожает
опасность. Помимо сказанного, необходимое количество технических при-

боров подачи огнетушащих веществ определяют по следующим уравнениям:

- водяных стволов на ликвидацию горения:

N^T_CT = S_T/S^T_CT, (21.1)

N^T_CT = Р_т/Р^т_ст, N^T_CT = Ф_т/Ф^т_ст, (21.2)

где:

- S^T_CT — площадь тушения стволом, м²;

- Р_т, Ф_т — соответственно периметр и фронт тушения пожара, м;

- Р^т_ст, Ф^т_ст — соответственно часть периметра и фронта тушения стволом, м.

Следует помнить, что требуемое число стволов на ликвидацию горе­ния в зданиях целесообразно определять не по общей площади пожара, а по отдельным местам горения. Если при расчете принимают общую площадь пожара, то полученное число стволов необходимо согласовать с тактичес­кими условиями и окончательно принять по числу мест (позиций) на пожаре. Например, при горении в нескольких этажах или помещениях на одном этаже число стволов принимают по расчету, но не менее числа мест осуществления боевых действий, обусловленных обстановкой и такти­ческими обстоятельствами тушения пожара.

При пожарах в складских помещениях с хранением ценностей на стеллажах или в штабелях число стволов определяют в общем порядке и окончательно принимают не менее двух на проход.

Общее число водяных стволов, требуемых для тушения пожара и защиты, определяют по формуле:

№^6IU_CT=N^T_CT+N³_CT; (21.3)

- воздушно-пенных стволов и генераторов ГПС при поверхностном
тушении пожара вычисляют по формуле:

N_CBn=S_T/S^T_CBn, (21.4)

N_rnc = S_T/S^T_rnc, (21.5)

где: S^T_CBn и S^T_rnc — соответственно площадь тушения воздушно-пенным стволом и генератором, м².

6. Определяем фактический расход огнетушащего вещества на ликви­дацию горения и для защиты объектов, которым угрожает опасность:

7. Рассчитываем необходимый запас огнетушащих веществ и обеспе­ченность ими объекта, на котором возник пожар.

При наличии противопожарного водопровода обеспеченность объ­екта водой проверяют по секундному расходу ее на ликвидацию горения и защиту путем сравнения с водоотдачей водопровода (табл. 21.1). Обеспе­ченность объекта считается удовлетворительной, если водоотдача водо­провода превышает фактический расход воды для целей пожаротушения.

При проверке обеспеченности объекта водой может быть случай, когда водоотдача водопровода удовлетворяет фактическому расходу, но воспользоваться этим расходом невозможно из-за отсутствия достаточного числа пожарных гидрантов. В этом варианте необходимо считать, что объект обеспечен частично, следовательно, для полной обеспеченности объекта водой необходимы два условия: чтобы водоотдача водопровода превышала

фактический расход воды (Q_BCWOnp > Оф) и число пожарных гидрантов соответствовало требуемому числу пожарных автомобилей (N_{n г} > N_nA), которые необходимо установить на водоисточник.

Не является исключением вариант, когда водоотдача водопровода не превышает фактический расход, но на объекте имеются пожарные водо­емы. Тогда поступают следующим образом: определяют остаток фактичес­кого расхода воды, который не обеспечивается водопроводом (Q_0CT = Оф— — Q_BCWOnp), вычисляют общий расход этого остатка Q_BCT и сравнивают его с максимально возможным расходом из выражения:

Q_B=0,9-W_B/x_pac4. (21.6)

Если результат превышает остаток, значит, объект водой обеспечен.

При наличии на объектах только пожарных водоемов обеспеченность определяют по общему расходу воды на ликвидацию горения и защиту с учетом нормативных запасов. Потребность объекта водой удовлетворяется, если количество ее в водоемах У_вод будет превышать общий расход У^в_общ на ликвидацию горения и защиту не менее, чем на 10% (0,9 V_BCW>V^B_o6lu). Это обусловлено тем, что некоторое количество воды в водоемах не испо­льзуется из-за невозможности ее полного отбора по разным причинам.

Продолжительность работы при подаче воды из водоемов определяют по формуле:

_т = о 9 V /YN О (1\ 1\

^ьраб ^v'^ ^v вод/■^¹ ^приб 1 Vnpn6 1' К*-¹--¹)

где: Q_npll6 j — расход воды из i-ro прибора подачи, л/с.

Таблица 21.1

Напор в сети, м	Вид водопроводной сети	Водоотдача водопроводной сети, л/с, при диаметре трубы, мм
I
	Тупиковая
Кольцевая
	Тупиковая
Кольцевая
	Тупиковая							ПО
Кольцевая				ПО
	Тупиковая						ПО
Кольцевая

В случаях, когда на объекте огнетушащих веществ недостаточно, принимают меры к их увеличению: повышают водоотдачу водопровода путем увеличения напора в сети, организуют перекачку или подвоз воды с удаленных водоисточников, при необходимости доставляют специальные средства тушения с резервных складов гарнизона и опорных пунктов ту­шения крупных пожаров. При разработке планов тушения пожаров по этим вопросам дают соответствующие рекомендации руководителю ту­шения пожара (РТП), начальнику штаба (НШ) и начальнику тыла (НТ);

8. Определяем требуемое количество пожарных автомобилей основ­ного назначения для подачи воды с учетом использования насосов на полную тактическую возможность, которое в практике тушения является

основным и обязательным требованием.

N_M = <VQ_H, (21.8)

где: Q_H — подача пожарного насоса при избранной схеме боевого развертывания, л/с.

В зависимости от схемы боевого развертывания подача насоса может быть различной. Так, при подаче от автомобиля двух стволов с диаметром насадков 19 мм и четырех — с насадком 13 мм подача насоса составляет примерно 30 л/с, при подаче шести стволов с насадком 13 мм Q_H=22 л/с, а четырех пеногераторов ГПС-600, Q_H = 24 л/с и т. д. Следовательно, пода­чу пожарного насоса можно определить по формуле:

Q_H = EN_npH6iQ_npH6i, (21.9)

где: Q_npH6 j — расход воды из i-го прибора, л/с.

9. Определяем предельные расстояния по подаче огнетушащих веще­
ств от пожарных автомобилей, установленных на водоисточники. Преде­
льные расстояния по подаче огнетушащих веществ от пожарных автомо­
билей, установленных на водоисточники, определяют по таблицам, графи­
кам или по формуле:

/_пр = [Н_н - (Н_р + Z_M + Z_npH6)]20 / SQ², (21.10)

где:

- 1_пр — предельное расстояние по подаче огнетушащего вещества, м;

- Н_н — напор на насосе, м;

- Н_р — напор у разветвления, м (Н_р = Н_при6 +10);

- Z_M — высота подъема местности, м;

- Z_npll6 — наибольшая высота подъема прибора подачи огнетушащего
средства, м;

" Н_при6 — напор у приборов подачи огнетушащего вещества (водяных стволов, СВП, ГПС), м;

- S — сопротивление пожарного рукава наиболее нагруженной линии, м;

- Q — расход воды в наиболее нагруженной линии, л/с.

При подаче огнетушащего вещества по линии из рукавов одинаковой длины на всем протяжении от пожарного автомобиля до прибора подачи, предельное расстояние определяют по формуле:

/_пр = [Н_н - (Н_приб + Z_M + Z_npH6)]20 / SQ². (21.11)

Полученные предельные расстояния сравнивают с фактическими от водоисточников до объекта пожара и определяют возможность подачи воды без перекачки. Если расстояния превышают предельные, найденные расчетом, и нельзя изменить схему боевого развертывания для увеличения этих пределов, организуют перекачку воды или доставку ее автоцистернами.

10. Определяем численность личного состава для ведения боевых
действий на пожаре. Общую численность личного состава определяют путем
суммирования числа людей, занятых на проведении различных видов бое­
вых действий. При этом учитывают обстановку на пожаре, тактические
условия его тушения, действия, связанные с проведением разведки пожа­
ра, боевого развертывания, спасания людей, эвакуации материальных цен­
ностей, вскрытия конструкций и т.д. С учетом сказанного формула для
определения численности личного состава будет иметь следующий вид:

N_OT4H._C0CT. = N^T_CT3 + N³_CT2 + N_M + К_л + N_n6 + N_CB, (21.12)

где:

N^T_CT3 — количество людей, занятых на позициях стволов по ликвидации горения, включая ствольщиков (учитываются и звенья ГДЗС);

N³_CT2 — количество людей, занятых на позициях стволов по защите, включая подстволыциков;

N_M — количество людей, занятых на контроле за работой насосно-рукавных систем (по числу автомобилей);

N,, — количество страховщиков на выдвижных трехколенных лестницах (по числу лестниц);

N_n6 — количество людей, занятых на посту безопасности (по числу постов ГДЗС);

N_CB — количество связных и т.д.

11. Определяем требуемое количество пожарных подразделений (от­
делений) основного назначения и номер вызова на пожар по гарнизонному
расписанию. При определении требуемого количества подразделений исхо­
дят из фактического состава боевых расчетов гарнизона. В указанное число
не входят водитель пожарного автомобиля и лица, отсутствующие на службе
по различным причинам.

Требуемое количество отделений основного назначения определяют по формулам:

N_OTa=N_xc/N₆._p., (21.13)

где:

N>, _с — требуемая численность личного состава для тушения пожара без при­влечения других сил (рабочих, служащих, населения, воинских подразделений и др.);

N_6p — численность боевого расчета отделения на основном пожарном автомобиле.

При подготовке к тактическим занятиям и учениям количество отделе­ний определяют с учетом фактического наличия личного состава в боевых расчетах подразделений, привлекаемых на занятие (учение). По количеству отделений основного назначения, необходимых для тушения пожара, назначают номер вызова подразделений на пожар согласно гарнизонному расписанию.

12. Определяем необходимость привлечения пожарных подразделе­
ний специального назначения, вспомогательной и хозяйственной техники,
служб города и объекта, сил и средств гражданской обороны, воинских
подразделений, рабочих объекта, населения и других сил. Необходимость
привлечения перечисленных сил и средств определяют с учетом конкрет­
ной (или возможной) обстановки на пожаре и тактических возможностей
пожарных подразделений по выполнению боевых действий. При разработке
планов тушения пожаров и тактических замыслов учений следует учитывать
вероятность привлечения других сил и средств, а также взаимодействие с
ними подразделений пожарной охраны.

Задача 22.1. Здание лесопильного цеха одноэтажное, размером в плане 60 х 80 м. Высота здания до карниза 4,5 м. Стены цеха выполнены из силикатного кирпича 8 = 510 мм. Полы деревянные. Перекрытие дере­вянное по деревянным фермам. Кровля из кровельного железа.

В цехе установлено две лесопильные рамы РЛ-75-6 и одна 2 РД-76-1. Под лесопильными рамами имеется подвал для сбора опилок от рабо­тающих лесопильных рам.

Вплотную к лесопильному цеху пристроены две сортировочные пло­щадки и цех переработки щепы. Сортплощадка № 1 — одноэтажные здания. Стены кирпичные 8 = 510 мм. Несгораемая кровля из кровельного железа. Сортплощадка № 2 и цех переработки щепы — одноэтажные здания. Стены кирпичные 8 = 510 мм, покрытие совмещенное, железобетонное по желе­зобетонным фермам, кровля рубероидная. Полы в помещении деревянные. Размеры сортплощадок и цеха переработки щепы указаны на схеме, высота их до карниза 4,5 м.

Противопожарные преграды между лесопильным цехом, сортпло-щадками и цехом переработки щепы отсутствуют, а сгораемые конструкции огнезащитным составом не обрабатывались.

Лесопильные цех оборудован транспортерами и бревнотасками. По­жарная нагрузка на момент пожара составляла 60-100 кг/м.

Внутреннее пожаротушение в лесопильном цехе обеспечивается от 20 внутренних пожарных кранов, установленных на водопроводе диаметром 65 мм, который обеспечивает одновременную работу двух стволов РС-50. Повышение напора во внутренней сети производится насосами-повыси-телями, установленными в насосной станции.

Наружное пожарное водоснабжение обеспечивается от пожарных гидрантов, расположенные на тупиковой водопроводной сети диаметром 150 мм, вода в которую поступает из городской водопроводной сети. На вводе у ПГ-2 имеется водомер и обводная линия. Водоотдача водопроводной сети при открытой задвижке на обводной линии составляет 36 л/с.

Кроме того, для тушения пожара можно использовать воду из про­изводственного бассейна емкостью 3000 м³ и реки. В летнее время пожар­ными кораблями вода может быть подана к лесопильному цеху по двум металлическим сухотрубам диаметром 76 мм. Расстояние до водоисточников указано на рис. 22.1. На объект предусмотрена высылка сил и средств по вызову №2 (табл. 22.2). Генеральный план и разрезы представлены на рис. 22.1, 22.2, 22.3.

Необходимо:

- изучить оперативно-тактическую характеристику объекта;

- оценить обстановку, сложившуюся на пожаре;

№3

Сортировочная площадка №1
