Решение. Пример5. Определить напор на насосе при подаче двух ГПС-600 по двум магистральным Линиям из прорезиненных рукавов диамет­ром 77 мм через пеноподъемник для




Пример5. Определить напор на насосе при подаче двух ГПС-600 по двум магистральным Линиям из прорезиненных рукавов диамет­ром 77 мм через пеноподъемник для тушения ЛВЖ в вертикальном стальном резервуаре, если расстояние до водоисточника 150 м, а подъем местности 7 м.

Пример 4.Определить напор на насосе при подаче воды по одной магистральной линии из прорезиненных рукавов диаметром 77 мм к трем стволам Б с диаметром насадка 13 мм, если расстоя­ние от водоисточника до места пожара 200 м, подъем местности со­ставляет 8 м, а максимальный подъем стволов 7 м.

Решение.

1. Определяем число рукавов в магистральной линии

NР = 1,2L/20 = 1,2 ´ 200 / 20 = 12 рукавов,

2. Определяем напор на насосе без учета подъема местности и подъема стволов по табл. 4.10, он составит 60 м.

3. Определяем напор на насосе с учетом подъема местности и подъема стволов на пожаре. Он будет равен:

Нн = 60 + 8 + 7=75 м.

Решение.

1. Определяем число рукавов в одной магистральной рукавной линии

NП = 1.2L/20 = 1,2 ´ 150 / 20 = 9 рукавов,

ТАБЛИЦА 4.12. НАПОР НА НАСОСЕ И ДЛИНА РУКАВНЫХ ЛИНИЙ ПРИ ПОДАЧЕ ЛАФЕТНЫХ СТВОЛОВ

Длина линии,       Число магистральных линии,     Число стволов при диаметре насадка
один—26 мм по одной рукавной линии один—28 мм по одной ру­кавной линии один—25 мм по двум рукавным линиям один—28 мм по двум рукавным линиям один—32 мм по двум рукавным линиям два—25 мм по двум рукавным линиям.
Напор на насосе, м, при диаметре рукавных магистральных линий, мм

                    И


            .56










  .28



Примечания: 1. Для обеспечения работы стволов приняты пожарные машины с насосными установками ПН-30, ПН-30КФ и ПН-40. 2. Напор у насадков лафетных стволов принят 50 м, а расходы воды из стволов с диаметром насадка 25 мм — 15 л/с, 28 мм — 19 л/с и 32 мм — 25 л/с.

ТАБЛИЦА 4.13. НАПОР НА НАСОСЕ ПНС-110 ПРИ ПОДАЧЕ ЛАФЕТНЫХ СТВОЛОВ В ЗАВИСИМОСТИ ОТ ДЛИНЫ МАГИСТРАЛЬНЫХ ЛИНИИ ИЗ РУКАВОВ d-150 мм И СХЕМЫ БОЕВОГО РАЗВЕРТЫВАНИЯ

Длина ма­гистральной линии, м   Число рука­вов, шт.   Число стволов при диаметре насада
Два— 28 мм три— 25 мм четыре— 25 мм три— 28 мм два— 32 мм два— 38 мм два— 40 мм два— 38 мм* четыре— 28 мм* два— 40 мм* шесть— 25 мм*
напор на насосе:, м
















Примечания: 1. Звездочка обозначает, что в этих случаях прокладывают две магистральные линии d-150 мм. 2. Напор у лафетного ствола 50 м а расходы воды из стволов с диаметром насадка: 25 мм — 15 л/с, 28 мм — 19 л/с, 32 мм — 25 л/с, 38 мм— 35 л/с и 40 мм — 40 л/с. 3. Вода к стволам с диаметром насадка 25 и 28 мм подается по одной рукавной линии диаметром 77 мм, а к стволам с диаметром насадка 32, 38 и 40 мм — по двум рукавным линиям диаметром 77 мм и длиной 60 м.

ТАБЛИЦА 4.14. НАПОР НА ГОЛОВНОМ НАСОСЕ В ЗАВИСИМОСТИ ОТ ДЛИНЫ РУКАВНЫХ ЛИНИЙ И СХЕМЫБОЕВОГО РАЗВЕРТЫВАНИЯ ПРИ ПОДАЧЕ ГПС

Длина рукавной линии, м     № схемы

Напор на головном насосе, м, при диаметре рукава магистральной линии, мм









    Л








Примечания: 1. Напор у ГПС принят 60 м. 2. В схемах 2 и 3 от разветвления до ГПС—по два рукава диаметром 66 мм. 3. Схемы подачи пены генераторами ГПС приведены на рис. 4.3

ТАБЛИЦА 4.15. НАПОР НА НАСОСЕ АВТОЦИСТЕРНЫ, ПОДАЮЩЕЯ ПЕНООБРАЗОВАТЕЛЬ

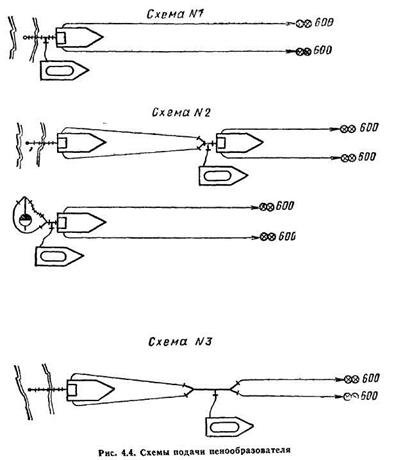

Схема по- дачи пено­образова­теля Показатели   ГПС-600 ГПС -2000
Число пеногенераторев

Схема № 1 на рис. 4.4 Напор на насосе цистерны с пенообразователем при работе головного насоса от водоема, м 5/10 15/25 20/50 30/90 35/60
Схема № 2 на рис. 4.4 Разность напора на насосе ци­стерны с ПО и приемным па­трубком головного насоса, по­дающего раствор, при работе от гидранта или при перекачке воды из насоса в насос, м
Схема № 3 на рис. 4.4 Разность напора пенообразова­теля и воды у вставки на на­порной линии, м

Примечания: 1. Принята концентрация ПО-1, ПО-1Д в растворе — 6 %. а ПО-IC—12% по объему. 2. В числителе указан напор на насосе цистерны с ПО-1, ПО-1А и ПО-1Д, а в знаменателе с ПО-1С. 3. Схемы подачи пенооб­разователя приведены на рис. 4.4.

2. По рис. 4.3 (см. табл. 4.14) определяем номер схемы подачи пены — нашему условию соответствует схема № 4.

3. По табл. 4.14 для схемы № 4 определяем напор на насосе без учета подъема местности — он составит 78 м.

4. Определяем полный напор на насосе Нн = 78 + 7 = 85 м.

5 Определяем напор на насосе автоцистерны, подающей пено­образователь ПО-1 по схеме 4 (при заборе воды из водоема). На рис 44 к табл. 4.15 определяем схему подачи пенообразователя через вставки. Нашему условию будет соответствовать схема Mb 1. По табл. 4.15 находим, что при подаче двух ГПС-600 напор на насосе автоцистерны, подающей пенообразователь, должен быть не менее 15 м.

По табл. 4.10 … 4.14 можно определить предельное расстояние при подаче средств тушения по избранной схеме боевого разверты­вания. Для этой цели определяют рабочий напор на насосе, в за­висимости от тактико-технической характеристики пожарной машины, из него вычитают подъем местности и максимальный подъем приборов тушения на месте пожара. Полученный напор отыскивают по соответствующей таблице для данной схемы боевого разверты­вания, а по первой и второй колонкам определяют предельную дли­ну и число рукавов при подаче огнетушащих средств.



Пример 6. Определить предельное расстояние при подаче двух стволов Б с диаметром насадка 13 мм и одного ствола А с диамет­ром насадка 19 мм от АН-40(130)64А, установленного на водоисточ­ник. Вода подается по одной магистральной линии из прорезинен­ных рукавов диаметром 77 мм, подъем местности составляет 8 м, а максимальный подъем стволов 5 м.

Решение. Согласно тактико-технической характеристике (см. табл. 3.5), рабочий напор на насосе АН-40(130Е)64А составляет 90 м. От этого напора вычитаем подъем местности и подъем ство­лов, получим напор, который будет израсходован на преодоление сопротивления в рукавной магистральной линии 90—8—5 =77 м. На­ходим этот номер в соответствующей графе схемы боевого развер­тывания табл. 4.10 и в графе первой определяем предельное расстоя­ние, которое равно 240 м. Аналогично устанавливают предельные расстояния и по другим таблицам.

В условиях пожара для быстрого расчета параметров работы рукавных систем при подаче огнетушащих средств можно использо­вать графики, указанные на рис. 4.5. С их помощью можно легко определить необходимый напор на насосе, предельное расстояние при подаче воды для тушения пожаров при различных схемах бое­вого развертывания.

Для выявления напора на насосе необходимо выбрать схему боевого развертывания (см. рис. 4 5). Затем определяют расстояние, подъем местности от водоисточников до места пожара, подъем ство­лов, тип, диаметр и число рукавов для магистральной линии. На оси абсцисс находят точку, соответствующую расчетному числу ру­кавов, и проводят линию, параллельную оси ординат до пересечения



с графиком сопротивления, принятой схемы боевого развертывания. Точку их пересечения переносят на ось ординат и находят потери напора в магистральной рукавной линии в метрах. К этому напору прибавляют подъем местности и подъем стволов в метрах, а также напор у разветвления, который принимают на 10 м больше, чем напор у стволов, и получают необходимый напор на насосе. Полу­ченный суммарный напор не должен превышать максимальный ра­бочий напор на насосе пожарной машины. Если суммарный напор превышает максимальный рабочий напор на насосе, то такая рукав­ная система работать не может. В данном случае необходимо вы­брать схему боевого развертывания с меньшим числом стволов или уменьшить их диаметры насадков.

Пример 7. Определить необходимый напор на насосе АН-40(130)63А, установленном на водоисточник в 250 м от места пожара, если магистральная линия из прорезиненных рукавов диа­метром 77 мм, подъем местности 8 м. На тушение пожара необхо­димо подать три ствола Б с диаметром насадка 13 мм, максимальная высота их подъема 4 м.

1. Определяем число рукавов магистральной линии

NР = 1,2L/20 = 1,2-250/20 = 15 рукавов.

2. По графику (см. рис. 4.5) определяем потери напора в маги­стральной линии при подаче от нее трех стволов Б. На оси абсцисс находим точку, соответствующую 15 рукавам. Из этой точки прово­дим линию, параллельную оси ординат до пересечения с графиком 4, точку пересечения переносим на ось ординат и получаем потери на­пора в магистральной линии, равные 28 м.

3. Определяем необходимый напор на насосе

HH = HP.M + ZM + ZCT + НР = 28 +8 + 4 + 50 = 90 м.

По графикам потерь напора в магистральных рукавных линиях для избранной схемы боевого развертывания можно определить пре­дельное расстояние при подаче огнетушащих средств. Для этой цели по тактико-технической характеристике пожарной машины оп­ределяют максимальный рабочий напор на насосе. Из этой величины вычитают напор у разветвления, подъем местности и максимальный подъем стволов на месте пожара в метрах.

Полученный напор находят на оси ординат и из этой точки про­водят линию, параллельную оси абсцисс, до пересечения с графиком сопротивления магистральной линии принятой схемы боевого развер­тывания. Точку их пересечения переносят на ось абсцисс и получают число рукавов в магистральной линии при предельном расстоянии подачи огнетушащих средств, а затем определяют фактическое пре­дельное расстояние на местности с учетом коэффициента 1,2 по фор­муле (4.10).

Пример 8. Определить предельное расстояние, на которое мож­но подать три ствола Б с диаметром насадка 13 мм от АНР-40(130)127, установленном на водоисточник, если подъем ме­стности равен 12 м, а максимальный подъем стволов на месте пожа­ра 6 м.

Решение.

1. Согласно тактико-технической характеристике АН-40(130) 127, максимальный рабочий напор принимаем равным 100 м.

2. Определяем напор для преодоления сопротивления в маги­стральной рукавной линии

HP.M = 100 — 50— 12 — 6 = 32 м.

3. Определяем предельное расстояние подачи стволов в рукавах. Для этой цели на оси ординат графика (см. рис. 4.5) находим точку, соответствующую напору на насосе 32 м, и проводим линию, па­раллельную оси абсцисс, до пересечения с графиком сопротивления принятой схемы боевого развертывания. Точку их пересечения пере­носим на ось абсцисс и получаем предельное расстояние, равное длине 17 рукавов.

4. Определяем предельное расстояние на местности

L = Nр 20/1,2= 17 ´ 20/1,2 = 283 м.
