ВЫБОР ОСНОВНЫХ НАСОСОВ И ДВИГАТЕЛЕЙ.

В общем случае расчетный напор насосных агрегатов определяется по формуле

Нр = Нг_ср + åh_т + Нсв, (9.1)

где Нг_ср - средний геодезический напор, åh_т - сумма потерь напора в трубопроводах, Нсв - свободный (остаточный) напор.

Средний геодезический напор определяется как средневзвешенная величина напоров в различные промежутки времени.

Рис.9.1. График колебания уровней

На рис. 9.1 показан совмещенный график колебания уровней воды в верхнем (ВБ) и нижнем (НБ) бьефах. Средний геометрический напор определяется по формуле

Или для графика рис.9.1

При колебании уровней воды 2 м и менее средний геометрический напор можно определять упрощенно, т.е.

На осушительных насосных станциях, где колебание уровней в водоприемнике (ВБ) более 2 метров, средний геометрический напор определяется как максимальная разность отметок уровней воды в верхнем и нижнем бьефах, т.е.

Нг_ср = Ñ Вб_max - ÑНб_min.

Второе слагаемое в формуле (9.1) принимается предварительно по рекомендациям СНИПа, а третье слагаемое задается заданием на проектирование.

б)

а)

Для определения расчетного расхода и числа агрегатов необходимо иметь график водоподачи (рис. 9.2).

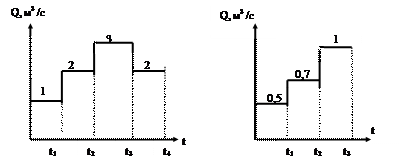

Рис. 9.2. Графики водоподачи

Количество насосных агрегатов зависит от расчетного расхода каждого из них и должно удовлетворять следующим требованиям:

- обеспечивать полное покрытие графика водопотребления;

- иметь минимум капитальных затрат;

- иметь минимум затрат и максимум удобств при эксплуатации.

При этом СНИПом рекомендуется для мелиоративных насосных станций принимать не менее 2 агрегатов, но не более 8.

Для выполнения этих требований необходимо проанализировать график водоподачи, наметить все технически применимые варианты и, выполнив экономическое их сравнение, остановиться на самом выгодном.

Например, для графика водоподачи, показанном на рис. 9.2, а, можно принять 3 агрегата с расчетным расходом каждого 1 м³/с или 6 агрегатов с Q_р = 0,5 м³/с.

Для графика 9.2,б технически приемлемы следующие варианты:

1) два агрегата с расчетным расходом 0,5 м³/с и один с

Q_р = 0,2 м³/с;

2) два агрегата с Q_р = 0,5 м³/с и регулирующая емкость.

Какой из них выгоднее, покажет экономический расчет.

По расчетным напору и расходу подбирается марка насоса.
