Насосные станции для водоснабжения

Осушительные насосные станции

Осушительные насосные станции строятся на польдерных осушительных системах с машинным водоподъемом. Забор воды всегда осуществляется из магистрального канала, а водозаборное сооружение чаще всего совмещено с зданием насосной станции. Водоприемником здесь может являться река или водоналивное водохранилище.

Рис. 8. 5. Схемы гидроузлов осушительных насосных станций:

а) насосная станция расположена перед дамбой; б) в теле дамбы.

1-подводящий канал; 2-аванкамера; 3-водозаборное сооружение; 4-здание насосной станции; 5-водовыпускное сооружение; 6-дамба обвалования.

Осушительная насосная станция может располагаться перед дамбой (рис.8.5, а), в теле ее (рис.8.5, б) или за дамбой, т.е. в водоисточнике (на барже или понтоне). Место ее расположения зависит от типа применяемого гидромеханического оборудования и от условий строительства и эксплуатации.

Для целей водоснабжения вода может забираться из открытых или закрытых водоисточников. В схеме машинного водоподъема в этом случае чаще всего имеются две насосные станции - 1-го и 2-го подъема (см. рис. 8.6).

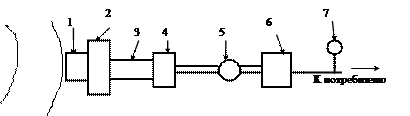

Рис.8.6. Схема гидроузла для водоснабжения из открытого водоисточника:

1-водозаборное сооружение; 2-насосная станция первого подъема; 3-напорные трубопроводы; 4-очистные сооружения; 5-резервуар чистой воды; 6-насосная станция второго подъема; 7-водонапорная башня

В случае наличия в качестве водоисточника пруда или водохранилища водоснабжение сельскохозяйственных промышленных предприятий технической водой можно осуществить с использованием гидравлического тарана, расположенного в нижнем бьефе плотины и забирающего воду из донного водовыпуска (рис.8.7).

Рис.8.7. Схема забора воды гидравлическим тараном:

1-донный водовыпуск; 2-колодец; 3-разгонная труба; 4-помещение для гидравлического тарана; 5-сбросная труба; 6-напорный трубопровод

Гидравлический таран, расположенный в помещении 4, питается водой, подводимой к нему разгонной трубой 3. При работе тарана часть подведенной воды идет на “холостой “ сброс и отводится трубой 5, а часть, приобретая избыточное давление, поступает по трубе 6 к потребителю.

При заборе воды из закрытого водоисточника (артезианских скважин) насосные станции первого и второго подъемов могут совмещаться в одну (рис.8.8).

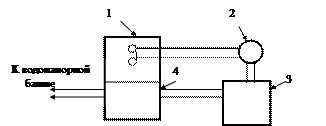

Рис.8.8.Схема гидроузла для водоснабжения из скважин:

1-насосная станция первого подъема; 2- очистные сооружения; 3- резервуар чистой воды; 4-насосная станция второго подъема

Гидроузел, показанный на рис.8.8, называется совмещенным, так как в одном здании совмещены насосные станции двух подъемов.
