Вертикальная наводка орудий

Угол возвышения орудия равен алгебраической сумме углов прицеливания а и места цели е, то есть . Схема этих углов строится на прицеле, а затем передается стволу орудия. При прямой наводке в качестве прицельной линии используется опти­ческая ось панорамы, поэтому такую наводку называют наводкой по отражателю панорамы. При непрямой наводке в качестве при­цельной линии используется ось бокового продольного уровня - наводка по уровню.

Рассмотрим порядок выполнения этих двух видов вертикальной наводки для прицелов, зависимых от орудия и имеющих зависи­мую линию прицеливания. На рис. 5.10 показаны положения при­цела и орудия после установки угла прицеливания а, при этом весь прицел вместе с оптической осью панорамы повернулся относи­тельно орудия на угол а. С помощью подъемного механизма ору­дия оптическая ось панорамы направляется на цель. Угол места це­ли б при этом учитывается автоматически, так как оптическая ось панорамы с горизонтом орудия образует угол места цели е.

На рис. 5.11 показаны положения прицела при вертикальной наводке по уровню. Здесь на этапе установки вначале, например, в прицел по шкале

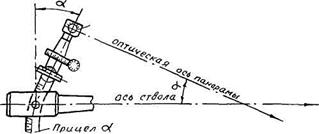

Рис 5 10. Вертикальная наводка по отражателю

Рис 5.11 Вертикальная наводка по уровню

Рис 5.12 Вертикальная наводка с помощью прицелов со стрелками

при этом ось уровня разворачивается относительно прицела на угол , а пузырек уровня, разумеется, отклоняется от своего сред­него положения Затем в прицел по шкале прицела (прицел «а») вводят угол прицеливания а, при этом угле весь прицел вместе с уровнем поворачивается относительно орудия на угол а, а ось уровня в целом относительно орудия будет повернута на алгебраи­ческую сумму углов . На этапе наводки, работая подъем­ным механизмом орудия, наводчик поворачивает ствол орудия в вер­тикальной плоскости до тех пор, пока пузырек уровня не встанет на его середину, при этом ось ствола орудия займет требуемый угол возвышения ф.

На рис 5 12 показан принцип вертикальной наводки орудий с независимыми прицелами (прицел со стрелками).

При начальных установках на прицеле (прицел 0-00. уровень 30-00; пузырек уровня на его середине) стрелки прицела и орудия совмещены, а ствол орудия находится в горизонтальном положе­нии (рис. 5 12, а)

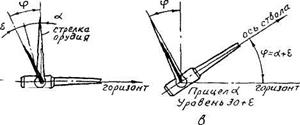

На этапе установки при вводе углов прицеливания а и места це­ли s в прицел по его соответствующим шкалам последовательно стрелка прицела отклонится от орудийной стрелки на алгебраическую сумму углов (рис 5.12, б) На этапе наводки с помощью подъемного механизма орудия наводчик поворачивает ствол орудия вместе с орудийной стрелкой до совмещения стрелок (рис 5 12, в), при этом ось ствола займет требуемый угол возвышения .
