Противотанковые и танковые прицелы

Условия стрельбы прямой наводкой по движущимся на­земным целям существенно отличаются от условий стрельбы по неподвижным целям. Во-первых, требуется большая скорострель­ность, что может быть выполнено только при непрерывной наводке орудия без производства каких-либо установок по внешним шка­лам прицела со стороны наводчика. Во-вторых, стрельба по дви­жущейся цели требует от прицела большого поля зрения Поэтому противотанковые и танковые прицелы снабжены специальными механизмами углов прицеливания и бокового упреждения Дейст­вие этих механизмов вызывает необходимые перемещения сетки в вертикальном и горизонтальном направлениях относительно ну­левой главной оптической оси прицела и неподвижного перекре­стия. Кроме того, в этих прицелах имеются механизмы выверки прицела по высоте и направлению после установки его на орудие В процессе стрельбы перекрестие остается неподвижным, а углы прицеливания и упреждения устанавливаются по внутренним шка­лам прицела (шкалы на сетках), путем перемещения сетки в верти­кальном и горизонтальном направлениях относительно перекрестия.

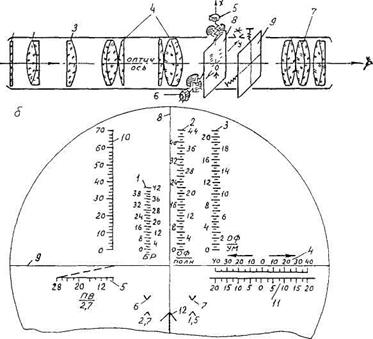

На рис. 5.17, а представлены основные элементы оптической системы телескопического противотанкового прицела ОП-4. Сис­тема включает светофильтр 1, объектив 2, коллектив 3, линзы обо­рачивающей системы 4, сетку 8, перекрестие 9 и окулярную группу 7. Условно показаны механизм упреждения 6 и механизм углов при­целивания 5, с помощью которых каретка сетки 8 может переме­щаться поперек оптической оси по горизонтали (ось Y) и по верти­кали (ось X). Сетка 8 установлена в задней фокальной плоскости второго трехлинзового компонента оборачивающей системы 4.

На сетке (рис 5 17, б) нанесены: дистанционные шкалы 1, 2 и 3 (в гектометрах), шкала боковой составляющей скорости цели 4 (в км/ч), дальномерная шкала 5, угольники 6 и 7 для определения дальности прямого выстрела по целям высотой 2,7 ми 1,5 м и при­цельный знак 12. На поле зрения сетки просматривается перекре­стие с вертикальной 8 и горизонтальной 9 нитями Оптический прицел

а

Рис 5.17 Схема противотанкового прицела

ОП-4 является универсальным для противотанковых орудий, отличием будут только знаки на сетках, которые наносятся в со­ответствие баллистикой данного орудия. Часто на сетках наносятся шкалы корректур, например, по дальности 10 (в тысячных) и на­правлению 11 (в тысячных).

Наводчик орудия, наблюдая в окуляр прицела, ловит подвиж­ную цель в поле зрения прицела и, вращая маховичок 5, устанавли­вает скомандованный прицел по дистанционной шкале, соответст­вующей снаряду, которым ведется стрельба. После этого вращени­ем маховичка 6 устанавливает скомандованное значение скорости цели по той части шкалы боковой составляющей скорости, над ко­торой расположена стрелка направления движения цели. Затем на­водчик, действуя поворотным и подъемным механизмами орудия, выносит прицельный знак несколько вперед по ходу движения це­ли и в момент, когда прицельный знак совместится с целью, произ­водит выстрел.

Прицел ОП-4 имеет 5,5-кратное увеличение и поле зрения 11°.
