Безоткатные орудия

Безоткатные орудия (динамо-реактивные пушки) предна­значены для вооружения стрелковых, мотострелковых, горнострел­ковых и авиадесантных подразделений. Они могут решать сле­дующие боевые задачи:

уничтожение бронированных средств (танков, САУ и др.);

подавление и уничтожение живой силы противника в укрытиях и вне укрытий;

подавление огня противника стрельбой прямой наводкой по амбразурам;

разрушение оборонительных сооружений противника;

проделывание проходов в проволочных заграждениях.

Динамо-реактивные пушки (ДРП) являются легкими и мощны­ми артиллерийскими орудиями, в которых отката ствола при вы­стреле не происходит, истечения пороховых газов осуществляется через сопло в казенной части орудия (рис. 7.8).

Принцип действия ДРП следующий. При выстреле часть газов устремляется через сопло в направлении, обратном движению сна­ряда, создавая реактивную силу, равную силе давления пороховых газов на дно снаряда. Из этого условия назначают площадь крити­ческого (наименьшего) сечения сопла. В результате достигается динамическое равновесие (неподвижность) ствола, и отпадает не­обходимость в противооткатных устройствах или опорных плитах, воспринимающих энергию отката, резко уменьшается масса лафе­та. В ДРП лафет практически не испытывает динамических нагру­зок во время выстрела и служит лишь для поддержания ствола и размещения механизмов наведения.

Наряду с этим ДРП присущи и недостатки: наличие опасной зоны позади орудия из-за действия газовой струи и большие расхо­ды пороха.

Применение ДРП целесообразно в тех случаях, когда требова­ние большой мощности при малой массе является решающим.

Основные характеристики современных безоткатных орудий: калибр от 57 до 120 мм, масса в боевом положении 50...310 кг, бронепробиваемость кумулятивным снарядом по нормали до 400 мм;

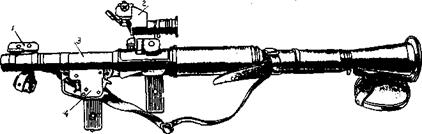

Рис. 7.9. Ручной гранатомет: 1 - механический прицел; 2 - оптический прицел; 3 - ствол; 4 - ударно-спусковой механизм

дальность прямого выстрела по танкам 400...800 м, эффективная -1000... 1500 м, максимальная - до 7000 м.

В настоящее время существует несколько вариантов ДРП. Про­стейшие их типы - ручные и станковые противотанковые грана­тометы. Они являются одним из самых мощных средств ближне­го боя.

Ручные гранатометы (калибр 40...65 мм) состоят из тонкостен­ной трубы с рукояткой, в которой монтируется ударноспусковой механизм, и прицельного приспособления. Стрельба из них ведется с плеча кумулятивными надкалиберными гранатами на дальность порядка 100 м (рис. 7.9).

Станковые гранатометы (калибра 80...90 мм) имеют дополни­тельно ходовую часть и предназначены для поражения брониро­ванных целей на дальностях до 1500 м. Стрельба из них ведется калиберными кумулятивными гранатами.

Безоткатные орудия в общем случае состоят из следующих со­ставных частей: ствола с затвором, станка с механизмами наведе­ния, колесного хода, подрессоривания и прицельных приспособле­ний (рис. 7.10).

Стволы безоткатных орудий могут быть гладкостенными и на­резными. Нарезные стволы не нашли широкого применения. Заря­жается орудие с казенной части, для чего предусмотрен затвор. За­ряжание может быть гильзовое или безгильзовое. Гильза, как пра­вило, перфорированная, то есть имеет многочисленные отверстия. Чтобы порох не высыпался, эти отверстия закрываются тонкой пленкой. Если есть отверстие в дне (поддоне), оно закрывается специальным диском форсирования из плотного картона или пла­стмассы, создающим в начале выстрела замкнутый объем, тем самым обеспечивая стабильность баллистики и более полное использова­ние порохового заряда.

При безгильзовом заряжании пороховой заряд размещается, как и у мин, на длинной трубке стабилизатора. Воспламенение заряда осуществляется от капсюльной втулки или с помощью электроза­пальных устройств.

Ствол безоткатного орудия состоит из трубы, каморы и затвора. Иногда труба составляется из двух частей: дульной и казенной, со­единяемых при помощи специальной муфты. Камора располагается в казенной части ствола, служит для размещения зарядного устрой­ства с зарядом и представляет собой полый цилиндр, имеющий внутри четыре полозка для направления выстрела при заряжании. Камора соединяется с трубой на резьбе.

Ствол шарнирно соединяется со станком при помощи специаль­ного штыря, входящего в гнездо станка, или цапфенной обоймы, позволяющей стволу поворачиваться в горизонтальной и верти­кальной плоскостях. Прицельные приспособления, соответственно, крепятся на специальном кронштейне или непосредственно на обой­ме. В дульной части ствола имеются рукоятки для перекатывания орудия вручную, а на системах крупного калибра - еще и шворневая балка для соединения с тягачом на походе.

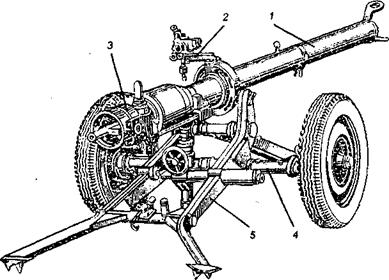

Рис. 7.10. Безоткатное орудие:

1 - ствол; 2 - прицел; 3 - затвор; 4 - ход с подрессорированием; 5 - станок с механизмами наводки

Рис. 7.11. Затвор безоткатного орудия:

1 - рукоятка; 2 - ось; 3 - запирающие выступы; 4 - ствол; 5 - ствольное кольцо; 6 - регулирующее кольцо; 7 - затворная рама; 8 - запирающий стержень

На камору ствола навинчивается казенник, к которому крепится затворная рама, спусковое и удерживающее устройства.

Затвор предназначен для производства выстрела и обеспечения безоткатности орудия. Он состоит из затворной рамы с обтекате­лем или регулирующим кольцом, взводящего, стреляющего, спус­кового и запирающего механизмов. При применении зарядного устройства или гильзы затвор имеет выбрасывающий механизм. Все механизмы затвора собраны в его раме.

Отверстия казенника и затворной рамы с обтекателем или регу­лирующим кольцом образуют сопловый тракт, причем обтекатель (или кольцо) служит для обеспечения постоянства площади крити­ческого сечения сопла, которая увеличивается вследствие разгара.

Назначение и работа механизмов затвора аналогичны для ДРП и обычных орудий, хотя механизмы затвора ДРП проще по конст­руктивному выполнению (рис. 7.11).

Станок безоткатных орудий служит для придания стволу необ­ходимых углов наведения и различных высот линии огня. На сис­темах малого калибра он состоит из треноги и механизмов наведе­ния, большого калибра - из рамы с механизмами подрессоривания, механизмов наведения и стрелы.

Механизмы наведения могут быть червячного и винтового ти­пов с приводом в виде цепной или зубчатой передачи. Кроме того, для грубой наводки ствола в вертикальной плоскости и увеличения диапазона углов возвышения применяются специальные механиз­мы грубого вертикального наведения или стрела.

Колесный ход у орудий, перевозимых только вручную и не имеющих подрессоривания, состоит из оси, на которой крепится ствол или станок, и двух колес. У орудий с подрессориванием бое­вой ход аналогичен боевому ходу минометов и обычных орудий. Подрессоривание торсионного типа.

В заключение отметим, что в целях совершенствования боевых характеристик минометов и гранатометов ведутся работы по их автоматизации (82-мм автоматический миномет, 40-мм автоматиче­ский гранатомет), а также по созданию самоходных образцов (240-мм самоходный миномет).
