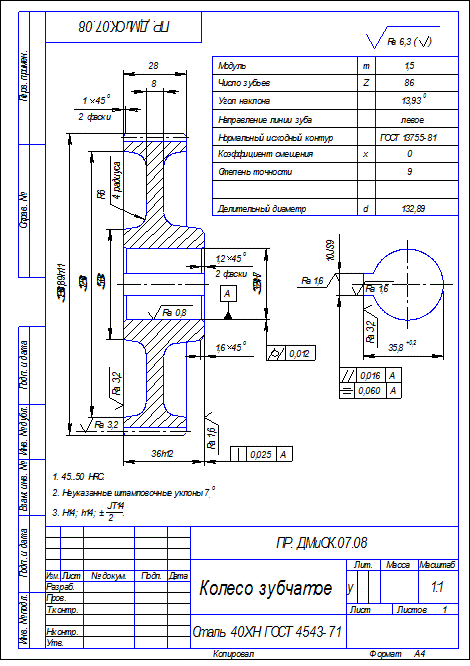

Предельные отклонения. Диаметр вершин зубьев . Длина ступицы . ПРИМЕР 3. По данным примеров 1 и 2 спроектировать зубчатое колесо для условий среднесерийного производства и выполнить его чертеж. Решение. Исходными данными для проектирования колеса являются: длина шпонки l= 28 мм и диаметр вершин зубьев da2 = 135,89 мм Конструктивные элементы колеса. 1. Длина ступицы lст = l + (5…10) = 33…38 мм Принимаем длину ступицы lст = 36 мм. 2. Конструкция колеса будет соответствовать рис. 4,б. 3. Диаметр dсm ступицы по формуле (27), для стальной ступицы и шпоночного соединения колеса: dсm = 1,55 dom = 1,55 × 32 = 49,6 мм. Принимаем по табл. 7 dсm= 50 мм. 4. Ширину S торцов зубчатого венца по формуле (31): S = 2,2т + 0,05 b2= 2,2 × 1,5 + 0,05× 28 = 4,7 мм. 5. Фаски на торцах зубчатого венца f = 0,6 × т = 0,9 мм. Принимаем по табл. 11 f = 1 мм. 6. Фаски на торцах ступицы при dсm= 50 мм по табл. 11 f = 1,6 мм. 7. Фаска на торцах центрального отверстия при dоm= 32 мм по табл. 11 f = 1,2 мм. 8. Толщина диска по формуле (32): С¢» 0,5(S + Scm) = 0,5 × (4,7 + 9) = 6,85 мм,, где Scm = 0,5(dcm - dom) = 0,5 × (50 - 32) = 9 мм, С¢¢ ³ 0,25b2= 0,25 × 28 = 7 мм. Принимаем по табл. 7 С = 8 мм. Диаметр вершин зубьев . Длина ступицы . Диаметр отверстия . Шпоночный паз: ширина , на размер dom + t2 (см. рис. 6) +0,2 мм. Остальные размеры по 14 квалитету. Шероховатость поверхностей по Ra, мкм. Поверхность отверстия dom по табл. 13 - 0,8. Торец ступицы базирующийся по торцу заплечика вала при lст /dот ³ 0,7 - принимаем 3,2 Торцы ступицы базирующийся по подшипнику качения - 1,6. Профили зубьев, для 9 степени точности - 3,2. Поверхности шпоночного паза: рабочая - 1,6; нерабочая - 3,2.
Задание № 1 Рассчитать цилиндрическую закрытую косозубую передачу, выполнить чертеж зубчатого колеса и схему расположения сил в передаче. Исходные данные по табл. 20: вращающий момент на валу колеса Т2, угловая скорость w2, передаточное число u. Передача не реверсивная, нагрузка близка к постоянной, расположение зубчатых колес по схеме передачи указанной в табл. 26. Таблица 26
Задание №2 Рассчитать цилиндрическую закрытую прямозубую передачу и выполнить чертеж зубчатого колеса. Исходные данные по табл. 18: вращающий момент на валу колеса Т2, угловая скорость w2, передаточное число u. Передача не реверсивная, нагрузка близка к постоянной, расположение зубчатых колес по схеме передачи указанной в табл.27. Таблица 27
Задание № 3 Рассчитать червячную передачу и выполнить чертеж червячного колеса. Исходные данные: Т2 — вращающий момент на колесе, Н×м; п2 — частота вращения колеса, мин-1; и — передаточное число; Lh — время работы передачи (ресурс), ч. Таблица 28
