Суммарная кривая гранулометрического состава грунта

Результаты гранулометрического анализа по пропущенным слоям

Определение наименования грунта, оценка его свойств и состояния

Согласно ГОСТ 25.100-95 «Грунты» все неизвестные слои: первый слой в скважине 60, второй слой в скважине 62, первый слой в скважине 63, первый слой в скважине 67 и третий слой в скважине 68 можно отнести к классу дисперсных грунтов.

Первый слой в скважине 60 относится к техногенным современным отложениям, содержание частиц диаметром более 2 мм превышает 50%, число пластичности и показатель текучести отсутствуют, коэффициент пористости е = 0,720, следовательно, грунт - рыхлый гравий.

Второй слой в скважине 62 и третий слой в скважине 68 относятся к о зерно-ледниковым верхнечетвертичным осадкам, содержание частиц диаметром 0,005 - 0,05мм 70%, диаметром менее 0,005 мм 18%, число пластичности 0,12, показатель текучести 0,64, следовательно, грунт – мягкопластичный легкий пылеватый суглинок

Первый слой в скважине 63 и первый слой в скважине 67 относятся к морским и озерным нерасчлененным современным осадкам, содержание частиц диаметром более 0,10 мм менее 75%, число пластичности и показатель текучести отсутствуют, коэффициент пористости 0,840, следовательно, грунт – рыхлый пылеватый песок.

Диаметры частиц, мм	>2	2-0,5	0,5-0,25	0,25-0,1	0,1-0,05	0,05-0,01	0,01-0,005	<0,005
	Содержание фракций, %	-	-	-
	-
								-
	-
	-	-	-

Вспомогательная таблица полных остатков

Диаметры частиц, мм	<10	<2	<0,5	<0,25	<0,1	<0,05	<0,01	<0,005
	Содержание фракций, %	-	-	-
	-
								-
	-
	-	-	-

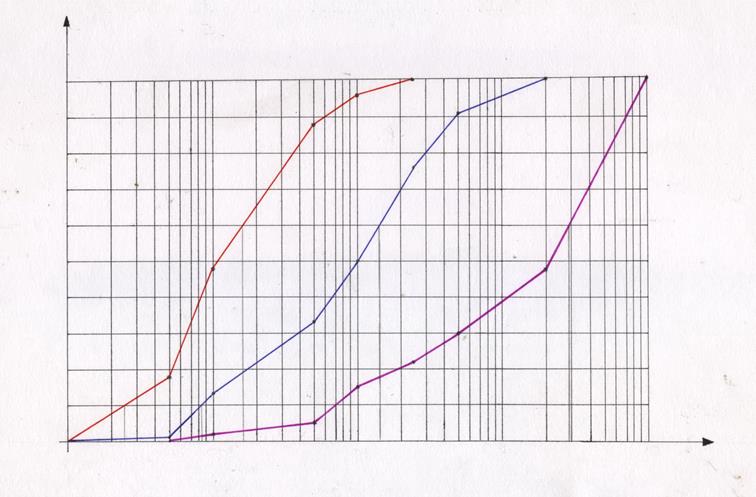

Для определения степени неоднородности гранулометрического состава грунта построим суммарную кривую гранулометрического состава.

скважины 62 и 68

скважины 63 и 67

скважина 60

Определим действующий d₁₀ и контролирующий d₆₀ диаметры:

- скважины 62 и 68 d₁₀ = 0,0025, d₆₀ = 0,017

- скважины 63 и 67 d₁₀ = 0,0084, d₆₀ = 0,15

- скважина 60 d₁₀ = 0,07, d₆₀ = 2,9

Определение степени неоднородности грунта С_н

С_н = d₆₀/ d₁₀

С_{н 62,68} = 0,017/0,0025 = 6,8

С_{н 63,67} = 0,15/0,0084 = 17,8

С_{н 60} = 2,9/0,07 = 41,4

Крупнообломочные грунты и пески считаются неоднородными при С_н > 3 и суффозионно неустойчивыми при С_н > 10.

Для скважин 60, 63 и 67 грунты являются неоднородными и суффозионно неустойчивыми, для скважин 62 и 68 являются неоднородными и суффозионно устойчивыми.

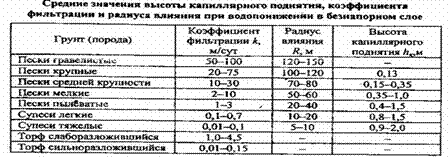

Для определения коэффициента фильтрации можно использовать формулу Хазена: k=Cd₁₀², где С – эмпирический коэффициент, зависящий от гранулометрического состава, однако, эту формулу можно применять при С_н < 5 и d₁₀ > 0,1, в данном случае эти условия не соблюдаются и k принимается по таблицам средних значений из методички (табл. 5.2).
