Консольные насосы. Консольные насосы составляют большую часть производства всех насосов (в штуках это составляет около 65%)

Консольные насосы составляют большую часть производства всех насосов (в штуках это составляет около 65%). Их качество, надежность и удобство в эксплуатации в значительной степени определяет насосостроение в стране. На рис.3 показана их область применения.

Консольный насос представляет собой, с точки зрения гидравлики, характерный тип центробежного насоса рабочим органом которого является центробежное колесо.

Центробежное колесо состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону, противоположную направлению вращения колеса.

При вращении колеса на каждую частицу жидкости, находящуюся внутри колеса, действует центробежная сила, прямо пропорциональная расстоянию частицы от центра колеса и квадрату угловой скорости вращения колеса.

Под действием этой силы жидкость выбрасывается в напорный трубопровод из рабочего колеса, в результате чего в центре колеса создается разрежение, а в периферийной его части - повышенное давление.

Движение жидкости по всасывающему трубопроводу происходит вследствии разности давлений над свободной поверхностью жидкости в приемном резервуаре и в центральной области колеса, где имеется разрежение.

К группе консольных насосов относятся центробежные одноступенчатые чугунные насосы с односторонним подводом жидкости к рабочему колесу. Колесо такого насоса располагается на конце вала (консоли), закрепленного в подшипниках корпуса насоса или электродвигателя. Такую же конструкцию имеют и другие типы насосов (химические, фекальные, грунтовые и т.д.).

Конструктивно насосы имеют следующие исполнения:

К - (основное исполнение) горизонтальные консольные с опорой на корпусе, с подводом от двигателя через упругую муфту;

КМ - консольные моноблочные. Рабочее колесо установлено на конце удлиненного вала электродвигателя;

КМП - повысительные, для установки в жилых зданиях;

ЦВЦ или КМЛ - линейные с расположением осей всасывающего и напорного патрубков в линию и вертикальной осью вращения ротора.

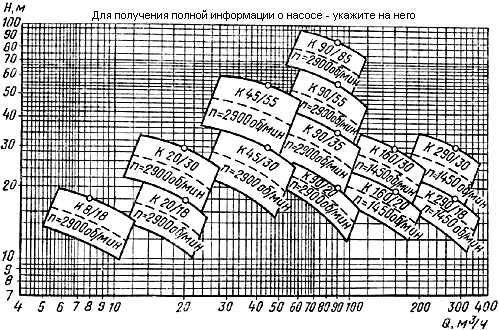

Рис.3 Зоны использования консольных насосов в координатах Q-H.

В консольных насосах типа К следует выделить насосы K250-125-400 производства Рыбницкого насосного завода, которые применяются для комплектации дождевальных установок типа "Кубань", а также пожар­ный моноблочный насос - 4К-6ПМ производства Ковельской ВТК, который устанавливается на поливочных машинах типа ПМ-ВОВ, КПМ-3, АКПН-3 и АС-155.

Материал деталей проточной части консольных насосов - серый чугун.

Консольные насосы предназначены для перекачивания воды и других нейтральных жидкостей с температурой от 0° до 85°С (по специальному заказу с температурой до 105°С)с содержанием твердых включений размером до 0,2 мм, объемная концентрация которых не превышает 0,1%

Наибольшее допускаемое избыточное давление перекачиваемой жидкости на входе: для насосов с опорой на корпусе и для повысительных 6 кГс/cм², для моноблочных и линейных - 3,5 кГс/см².

Исполнение насоса по узлу уплотнения определяется температурой воды и давлением на входе в насос. В одинарное сальниковое уплотнение затворная жидкость не подается. При температуре воды свыше 85°С или при абсолютном давлении на входе ниже атмосферного в двойное сальниковое уплотнение подается затворная вода под давлением, превышающем давление жидкости перед уплотнением на 0,5 - 1 кГс/см². В двойное сальниковое уплотнение затворная жидкость (вода) подается в тупик. Нормальная величина внешней утечки воды до 3 л/час, (через сальник должна просачиваться жидкость, чтобы смазывать уплотняющую поверхность).

Не допускается установка и эксплуатация насосов во вэрыво и пожароопасных производствах и использование их для перекачивания горючих и легковоспламеняющихся жидкостей, а также размещение в жилых зданиях (кроме повысительных насосов ЦВЦ и КМЛ).

Насосы исполнения К и КM выпускаются на одинаковые рабочие параметры и при ограниченных рабочих площадях предпочтение отдается исполнению КМ, которые, как правило, на треть имеют меньшую длину (см. рис.4).

Повысительные насосы типа КМП используются для перекачивания чистой воды о температурой до 105°С в жилых и общественных зданиях.

Рис.4 Разрез насосов типа К

Главная конструктивная особенность этих насосов – соединение напорного и всасывающего патрубков с напорным и всасывающим трубопроводом при помощи гибких вставок. Применение гибких вставок позволяет снизить уровень вибрации, передаваемый электронасосом на трубопровод. Эти же вставки позволяют заменять насос и его детали без отсоединения трубопроводов.

Гибкие вставки имеют два исполнения: с рукавами для холодной воды и для горячей воды.

Конструкция корпуса насоса позволяет устанавливать напорный патрубок как вертикально вверх, так и горизонтально в обоих направлениях.

Консольный линейный насос типа КМЛ или ЦВЦ - имеет вертикальную моноблочную конструкцию с расположением осей всасывающего и напорного патрубков в линию и предназначен для перекачивания {циркуляции) воды в системах отопления и горячего водоснабжения жилых и общественных зданий (см. рис. 5).

Насос КМЛ перекачивает воду с температурой до 105°С, насос ЦВЦ - до 70°С. Данный насос может быть закреплен непосредственно на трубопроводе. Насос типа КМЛ, кроме того, имеет собственную опору, с помощью которой устанавливается на фундамент.

Ясногорским машиностроительным заводом выпускается консольный насос К-60М, предназначенный для перекачивания воды с объемной концентрацией взвешенных частиц до 0,3% при крупности до 1 мм. Этот насос используется для откачивания воды из шахт и по своему функциональному назначению и по характеристике перекачиваемой среды близок к насосам для взвешенных веществ. Другая особенность этого насоса - комп­лектация его электродвигателем взрывозащищенного исполнения 2БР132-S4. Температура перекачиваемой жидкости до 80°С.
