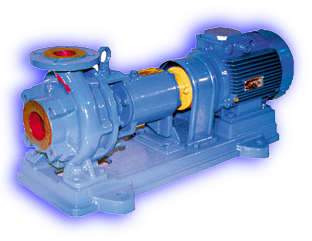

Консольные насосы

Обозначение марок по прейскурантам	Q подача м3/час.	Η напор м.в.ст.	N мощность электродвигателя, кВт
1973 г.	1982 г.	1990 г.
I
Катайский насосный завод
3К-6	К-45/55	К80-50-200
3КМ-6	KM-45/55	КМ80-50-200
4K-12	К-90/35	K100-80-160
4KM-12	КМ-90/35	КМ100-80-160
4К-8	К-90/55	K100-65-200
4КМ-8	КМ-90/55	KM100-65-200
4К-6	К-90/85	К100-65-250
4КМ-6	КМ-90/85	KM100-65-250
6K-12	К-160/20	K150-125-250			18,5
6KM-12	КМ-160/20	KM150-125-250			18,5
6K-8	K-160/30	К150-125-315
8K-18	K-290/18	K200-150-250
8К-12	К-290/30	K200-150-315
Ковельская ВТК
2КМ-6	КМ-20/30	KM65-50-160			5,5
XX	xx	4К-6ПМ			с приводом от автомашины 40 квт
1,5К-6	K-8/18	KM50-32-125	12,5		2,2
ПО "Армхиммаш"
5К-6	К-8/18	K50-32-125	12,5		2,2
5КМ-6	КМ-8/18	КМ50-32-125	12,5		2,2
К-6	K-20/30	К65-50-160			5,5
К-9	K-45/30	К80-65-160			7,5
К-18	хx	К-90/20			7,5
Дубновская ВТК
		КМП65-50-160			5,5
НПО "Молдавгидромаш"
	xx	1ЦВЦ6,3-3,5	6,3	3,5	0,222
Курьяновский производственный комбинат
ххх		КМЛ65-200/4		12,5	2,2
Ясногорский машиностроительный завод
х	xx	К-60			7,5
Другие заводы
		K-8/18			1,5
		К-20/30			4,2
		К-45/30			7,5

ВОЗМОЖНОСТИ ВЗАИМОЗАМЕНЯЕМОСТИ ПО ГРУППЕ "КОНСОЛЬНЫЕ НАСОСЫ"

В связи с тем, что консольные насосы самые массовые в производстве, имеют наименьший рейтинг дефицита и предназначены для самых простых условий работы (перекачивание воды с температурой до 85°С), варианты взаимозаменяемости чаще всего сводятся к комбинированию различных вариантов параллельного соединения насосов с малой подачей, чтобы получить требуемое большее значение подачи. Реже применяется замена с последовательным соединением насосов, чтобы получить нужный напор.

При замене консольных насосов следует руководствоваться тем, что заменять консольные насосы могут практически все другие близкие по рабочим параметрам насосы, т.к. они проходят испытания на воде.

Исключения составляют насосы, работающие на самосмазывающих жидкостях, например, шестеренные маслонасосы.

Чаще всего производится замена консольных насосов насосами, выпускаемыми крупными сериями, например, насосами вихревыми, бензиновыми и молочными.

При этом следует иметь в виду, что вихревые и бензиновые насосы менее экономичны, но при замене вопросы к.п.д. отходят на второй план, т.к. заменяются сравнительно небольшие по мощности насосы. Однако возникает вопрос установки насосного агрегата с большей мощностью электродвигателя.

Несколько слов о взаимозаменяемости повысительных насосов, используемых в жилых и общественных зданиях.

Чтобы использовать обычный консольный насос вместо повысительного (как правило температурный режим воды, поступающей в здание, не выше 85°С), необходимо защитить всасывающий и нагнетательный трубопроводы от вибрации. Это можно осуществить с помощью гибких вставок. Для этого трубопровод разрезается и его концы соединяются отрезком рукава (шланга) и закрепляются соединительными скобами (хомутами).

Для замены консольных насосов в критических ситуациях может использоваться большая гамма насосов, обеспечивающих заданную величину подачи и напора, но они имеют более высокий рейтинг дефицита и поэтому такие замены носят единичный характер.

ТАБЛИЦА ЗАМЕНЯЕМОСТИ КОНСОЛЬНЫХ НАСОСОВ

Марка заменяемого насоса и его оптимальные параметры	Насос, предлагаемый для замены	Параметры (м3/час)/м	Примечание
Группа насоса, марка
K50-32-125 параметры 12,5/20	Консольный К65-50-160	12,5/21	Обточка колеса до диаметра ≈ 130мм, (кпд ≈ 50%)
Прочие (молочные) 36-1Ц1	6,3/12,5	Параллельное соединение двух насосов
36-ЦУ	10/20
Вихревые ВК-2/26/ВКС2/26/ n=3000 об/мин.	8/20	Большая мощность насоса (5,5 квт)
ВК-2/26 n=1500 об/мин.	3,6/16	Параллельное соединение двух насосов
Насос для взвешенных веществ IB 6/5	5/20	Одновинтовой насос объемного типа создает напор до 50 м. Параллельное соединение двух насосов.
Химический, Х50-32-125-Л	12,5/20
K65-50-160 параметры 25/32	Консольный K50-32-125 Консольный K80-65-160	12,5/20 25/32	Параллельное соединение двух насосов (для замену исполнения К65-50-160а) Работа с байпасированяем,(кпд + 40%)
Прочие (молочные) 36-1Ц2	10/20	Параллельное соединение двух насосов
Вк-4/24(ВКС-4/24) ВК-5/24(ВКС-5/24)	13/32 17/30	Обратить внимание на мощность электродвигателя заменяемого насоса.
Бензиновый АСВН-80	36/26	Обратить внимание на мощность электродвигателя заменяемого насоса
Насос для взвешенных веществ IB 20/5	16/12	Одновинтовой насос объемного типа создает напор до 50 м.
Химический Х65-50-160-Л	25/32
К 20/18 параметры 20/13 (снят с производства)	Консольный К65-50-160	20/19	Обточка колеса до диметра ≈ 130 мм.
Химический Х65-50-125Л	25/20
Насос для взвешенных веществ АР-60	20/20
К 80-65-160 параметры 50/32	Консольный К65-50-160	25/32	Параллельное соединение двух насосов
Консольный К80-50-200	50/32	Обточка колеса до диаметра ≈ 170 мм
Консольный К-60	60/20	Для замены исполнения К80-65-160а
Химический Х80-50-І60Л	50/32
К 80-50-200 параметры 50/50	Консольный К80-65-160 Консольный К100-65-200	50/32 50/50	Последовательное соединение двух насосов. Работа с байпасированием, (кпд=40%)
Бензиновый 1АСЦЛ20-24	30/54	Обратить внимание на мощность электродвигателя заменяемого насоса.
Горизонтальный ЦНС38-66
К 100-80-160 параметры 100/32	Консольный К100-65-200а Консольный К80-65-160	100/35 50/32	Параллельное соединение двух насосов
Насос для взвешенных веществ АР100	100/30
Горизонтальный Д200-36	100/32	Обточка колеса до диаметра 300 мм.
Химический Х100-80-160Л	100/32
К 100-65-200 параметры 100/50	Консольный К80-50-200 Консольный К100-65-250	50/50 100/50	Параллельное соединение двух насосов. Обточка колеса до диаметра 200 мм.
Горизонтальный Д200-36	100/42
К 100-65-250 параметры 100/80	Консольный K100-65-200	100/40	Последовательное соединение двух насосов (не моноблочных)
Горизонтальный ЦНС105-98	105/98
ЦНС60-99 Д200-90	60/99 100/80	Параллельное соединение двух насосов Обточка колеса до диаметра 260 мм
К 150-125-250 параметры 200/20	Консольные Κ150-125-315 Консольный К100-80-160а	200/20 100/23	Обточка колеса до диаметра 250 мм. Параллельное соединение двух насосов.
Горизонтальный Д200-36	200/23	Обточка колеса до диаметра 300 мм.
К 150-125-315, параметры 200/32	Консольный К100-80-160	100/32	Параллельное соединение двух насосов
Горизонтальный Д200-36	200/36
Химический Х150-125-315П	200/32
К 200-150-250 параметры 315/20	Консольный К200-150-315 Консольный К150-125-250	315/20 160/22	Обточка колеса до диаметра 250 мм Параллельное соединение двух насосов.
К 200-150-315 параметры 315/32	Консольный К150-125-315	150/35	Параллельное соединение двух насосов
Горизонтальный ІД315-50	315/35

ГОРИЗОНТАЛЬНЫЕ НАСОСЫ Название насосов "горизонтальные" является условным (по горизонтальному разъему корпуса). По конструкции насосы выпускаются даух видов: одноступенчатые с колесом двухстороннего входа и многоступенчатые. Горизонтальные одноступенчатые с колесом двухстороннего входа Основную долю производства этих насосов составляют насосы типа "Д" (см рис 6). Эти насосы (чугунные) предназначены для подачи воды и дру­гих чистых жидкостей, аналогичных ей по вязкости и химической активности, с температурой до +85°С с концентрацией твердых включений до 0,05% и размером твердых частиц до 0,2 мм. Насосы применяются на насосных станциях · городского, промышленного и сельского водоснабжения, в том числе для орошения и осушения полей и в других отраслях народного хозяйства. Этот тип насоса из-за наличия двухстороннего рабочего коле­са и двухстороннего подвода жидкости имеет хорошую всасываяцую способность и лучшие кавитационные качества по сравнению с насосами консольного вида, что является существенным для насосных станций, где надо забирать воду с уровней ниже нулевой отметки (допустимая вакууметрическая высота всасывания 2,5-7 м). В пусковой, момент самовсасывание обеспечивает, как правило малогабаритный вакуумный насос типа ВВН. Высокая надёжность в работе (гарантийный ресурс = 20 тыс. часов) позволяет иметь небольшой резерв насосов в системе, так как во время ремонта резервные насосы обеспечивают необходимую надежность в работе. Условное обозначение электронасосного агрегата: 1 - порядковый номер модернизации; Д - тип насоса; первые цифры - подача, м3/час; цифры после тире - напор, м. Сетевые насосы типа СЭ (сетевой электронасос) представляет coбой одну из модификаций горизонтальных одноступенчатых с колесом двухстороннего входа и предназначены для воды с температурой до 180°С, с концентрацией твердых включений до 5 мг/л, размером твердых включений до 0,2 мм. ГРУППА ГОРИЗОНТАЛЬНЫЕ НАСОСЫ

Рис. 6. Разрез насоса типа 1Д.

1 — корпус; 2 — крышка; 3 — защитная втулка; 4 — рабочее колесо; 5 — вал; 6 — уплотняющее кольцо; 7 — набивка сальника; 8 — подшипник.
