Конденсатные насосы КС, ксв, ксва

Возможности взаимозаменяемости по группе специальные насосы

В связи с тем, что по конструктивному исполнению и функциональному назначению специальные насосы во многих случаях аналогичны химическим, то большинство общих рекомендаций, относящихся к последним, в полной (или частичной) мере относятся к специальным насосам.

При замене насосов рекомендуется выявить наиболее характерные требования к конкретному насосу и оценить, в какой степени заменяющий насос отвечает этим требованиям.

Например, отличительная особенность насосов типа НКУ - способность выдерживать высокое давление на всасывании и высокую температуру перекачиваемой жидкости. Этим условиям в наибольшей степени соответствуют стальные нефтяные насосы, перекачивающие жидкость с температурой свыше 200°С.(см.таблицу)

ТАБЛИЦА ЗАМЕНЯЕМОСТИ СПЕЦИАЛЬНЫХ НАСОСОВ

Марка заменяемого насоса и его оптимальные параметры	Насос, предлагаемый для замены	Параметры (м^3/час)/м	Примечание
Группа насоса, марка
НКУ-90 параметры 90/38 Допустимый подпор на всасывании 18 кГс/см^2	Нефтяной 5НК9х1	90/42	Ограничение, давления на всасывании 16 кГс/см^2 Ограничение по температуре 200°С. Диаметр колеса 200 мм.
	НК65/35-70	75/58	Допускает давление на всасывании 40 кГс/см^2
	Паровой поршневой ПДВ-125/8	90/38	Наличие подвода пара. Допускает давление на всасывании 16 кГс/см^2
НКУ-140М параметры 140/49	Нефтяной 6НК-9х1	130/50	Ограничение давления на всасывании 10 кГс/см^2
и насос НКУ-150 параметры 150/35 снятый с производства Допустимый подпор на всасывании 47 кГс/см^2	Паровой поршневой ПДВ160/16	140/49	Ограничение по температуре 200°С. Диаметр колеса 225 мм. Наличие подвода пара. Допускает давление на всасывании 16 кГс/см^2
НКУ-250 параметры 250/32 Допустимый подпор на всасывании 47 кГс/см^2	Нефтяной 6НК-9х1	120/39	Ограничение давления на всасывании 10 кГс/см^2 Ограничение по температуре 200^оС. Параллельное соединение двух насосов. Диаметр колеса 195 мы
	Паровой поршневой ПДВ250/8	250/32	Наличие подвода пара. Допускает давление на всасыва­нии 16 кГс/см^2
1НКУ630-80 параметры 630/84 Допустимый подпор на всасывании 58 кГс/см^2	Нефтяной НК560/120	550/100	Допускает давление на всасывании 40 кГс/см^2. Ротор I, обточка "б"
H-1M параметры 25/40	Консольный К-60	60/20	Последовательное соединение двух насосов. Это предложение для взрывоопасных производств и где имеется возможность подвода электрокабеля вместо воздухопровода.
ЦНСс	Горизонтальный ЦНСК	300/120÷600	Комбинации последовательного и параллельного соединения

Конденсатные насосы (Кс) предназначены для подачи конденсата отработанного пара стационарных паровых турбин, конденсата греющего пара из теплообменных аппаратов с температурой до 125°С, а для насосов Kс32-150 и Кс32-155 с температурой до 160°С.

Отличительной особенностью конденсатных насосов является хорошие всасывающие способности насоса.

Подпор насоса не превышает 2,5м на входном патрубке сверх упругости паров (вне зависимости от температуры конденсата и вели­чины разряжения в конденсаторе).

По конструктивному признаку конденсатные насосы подразделяются на:

-горизонтальные многоступенчатые (двухступенчатые и четырех­ступенчатые) с горизонтальным разъемом корпуса спирального типа, колесо одностороннего входа (см. рис. 14).

Входной и напорный патрубки насоса находятся в нижней части корпуса и направлены: входной патрубок-вертикально вниз, напорный - горизонтально.

Горизонтальные секционные однокорпусные насосы (трехступенчатые Кс50-55-2, шестиступенчатые Кс50-110-2,Кс80-155-2).

Вертикальные секционные двухкорпусные насосы типа КсВ. Для обеспечения высокой всасывающей способности насоса перед первой ступенью устанавливаемся предвключенное колесо шнекового типа. (рис.15)

Наружный корпус-сварной, внутренний состоит из подвода, секций с запрессованными направляющими аппаратами и напорной крышки.

Одноступенчатые спирального типа с колесом двухстороннего входа. К ним относятся насосы с подачей-1000,1500 и 1600 м.куб. в час.

Насосы с обозначением КсА - разработаны специально для атомных электростанций.

Во время работы насосов их сальники находятся под давлением перекачиваемой жидкости и в гидравлическом затворе не нуждаются.

Материал деталей проточной части насосов: чугун СЧ18 или СЧ20, сталь 20X13Л.

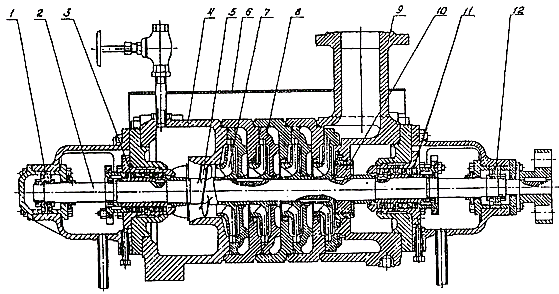

	1 — подшипник; 2 — вал, 3 — сальник; 4 — входная крышка; 5 — предвключенное колесо; 6 — кожух; 7 — рабочее колесо; 8 — направляющий аппарат; 9 — напорная крышка; 10 — барабан; 11 — втулка; 12 — подшипник
Рис. 14 Разрез насоса типа КС
1 — наружный корпус; 2 — предвключенное колесо; 3 — рабочее колесо I cтyпени; 4 — рабочее колесо промежуточной ступени; 5 —- фонарь; 6 — сдвоенный радиально-упорный подшипник; 7 — ротор; 8 — концевое уплотнение вала; 9 — напорная крышка; 10 — барабан; 11 — направляющий аппарат концевой ступени; 12 — секция; 13 — направляющий aппарат промежуточной ступени; 14 — корпус подвода
Рис. 15 Разрез насоса КсВ 320-160-2
