Нефтяные центробежные насосы

Возможности взаимозаменяемости по группе конденсатные насосы

КОНДЕНСАТНЫЕ НАСОСЫ Кс, КсВ, КсВА - НОМЕНКЛАТУРА.

Обозначение марок по прейскурантам	Q подача м^3/час.	H напор м.в.ст.	N мощность электродвигателя, кВт
1973 г.	1982 г.	1990 г.
Катайский насосный завод
**	**	Кс12-50			5,5
**	**	Кс12-110
**	**	Кс20-50			7,5
**	**	Кс20-110
НПО "Насосэнергомаш"
Кс32-150	**	Кс32-150-2
Кс50-55	Кс50-55-1	Кс50-55-2
Кс50-110	Кс50-110-1	Кс50-110-2
Кс80-155	Кс80-155-1	Кс80-155-1
Кс125-55	**	КсВ125-55
Кс125-140	**	КсВ125-140
КсВА230-115/3	**	КсВ,КсВА200-130
КсВ 200-210	**	KcB200-220
КсВ 320-160		КсВ320-160-2
		КсВА320-210
КсВА360-160	**	КсВА360-160-1
	**	KcB500-85
КсВ500-150	**	KcB500-150-1
KcB500-220	**	KcB,KcBA500-220
		KcBA630-125-1
	KcBA650-l35	KcBA650-135-1
		KcBA700-l80
	**	KcB1000-95
	ЦН1000-220	Kc1000-220
**	**	KcB1600-90
**	**	Kcl600-220
		КсВ1150-90
СМНПО им. Фрунзе г. Сумы
		KcBA900-I80
		KcBA1000-190
		КсВА1500-120
	ЦН1500-240-2	KcA1500-240-2
	ЦН1600-220	Кс1600-220
		KcBA-2200-100

В связи с тем, что к этому типу насосов предъявляются высокие требования к всасывающим характеристикам, подходить к заменам следует крайне внимательно.

По температурным режимам условиям замены отвечают нефтяные насосы.

Для нетиповых проектов, где конденсатные насосы работа­ют в иных условиях (температура до 105°С) возможна замена на горизонтальные секционные насосы типа ЦНС.

Чаще всего в практике используются комбинации из конденсатных насосов, путем параллельного или последовательного соединения.

ТАБЛИЦА ЗАМЕНЯЕМОСТИ КОНДЕНСАТНЫХ НАСОСОВ

Марка заменяемого насоса и его оптимальные параметры	Насос, предлагаемый для замены	Параметры (м^3/час)/м	Примечание
Группа насоса, марка
KC12-110-2 параметры 12/110	Конденсатный KC 12-50-2	12/50	Последовательное соединение двух насосов
КС20-50-2 параметры 20/50	Конденсатный KC 12-50-2	10/52	Параллельное соединение двух насосов
КС 50-55-2 параметры 50/55	Нефтяной 4НК 5х1	50/60	Проверить условия всасывания
KC50-110-2 параметры 50/110	Нефтяной 5НК 5х1	50/110	Проверить условия всасывания
KС80-155-2 параметры 80/155	Горизонтальный ЦHC 60-165	70/158	Для температурных режимов до 105^оС
	Нефтяной 6HΚ-6х1	80/130	Проверить условия всасывания

Нефтяные центробежные насосы предназначены для применения в технологических установках нефтеперерабатывающих и нефтехимических производств, а также в других отраслях народного хозяйства для перекачивания нефти, нефтепродуктов, сжиженных углеводородных газов и других жидкостей, сходных с указанными по физическим свойствам (удельному весу, вязкости и пр.) и коррозионному воздействию на материал деталей насосов.

Перекачиваемая жидкость не должна содержать более 0,2% по массе твердых взвешенных частиц размером не более 0,2 мм.

Насосы, изготавливаемые в различных климатических исполнениях и различных категорий, предназначены для работы вне помещений и в помещениях, где по условиям работы возможно образование взрывоопасных газов, паров или смеси пыли с воздухом, и относящихся к различным категориям взрывоопасности.

Привод насосов - взрывозащищенные электродвигатели исполнения ВЗГ.

Нефтяные насосы изготавливаются следующих исполнений:

НК, НКЭ, НЭ - нефтяной консольный для нефтепродуктов до +200°С;

НК - нефтяной консольный для нефтепродуктов до +400°С;

Н - нефтяной горизонтальный многоступенчатый;

НД, НДс - нефтяной двустороннего входа;

НПС, НСД - нефтяной секционный с плоским разъемом корпуса;

НВ, НА - нефтяной вертикальный и артезианский;

НМ, НПВ - нефтяной магистральный и нефтяной подпорный;

C-5/140 - насос для сжиженных газов;

НЧ-5/170-1 - нефтяной черпаковый горизонтальный одноступенчатый.

Нефтяные консольные насосы типа НК, НКЭ, НЭ

для нефтепродуктов с температурой до 200°С

Основные детали насоса изготовлены из чугуна и этим определя­ются температурные режимы насоса.

Насосы типа НК предназначены для перекачивания жидкостей температурой от 0° до +200°С, а насосы типа НКЭ от 0° до +80°С, насос НЭ - до +100°С.

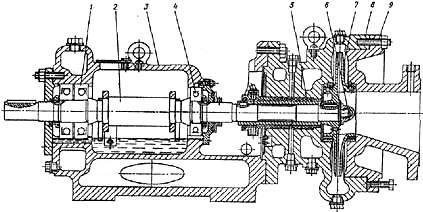

Продольный разрез насоса типа НΚ	Продольный разрез насоса типа НКЭ
1 и 4-подшпники; 2-вал; 3-опорная стойка; 5-сальниковое уплотнение; 6 -гайка рабочего колеса; 7-рабочее колесо; 8-корпус; 9-крышка с входным патрубком.	1- переходник; 2 - уплотнение вала; 3 -корпус; 4 - рабочее колесо; 5 -крышка с входным патрубком.
Рис.16

Насосы типа НК - консольные одноступенчатые с рабочими колесами одностороннего входа. Эти насосы с успехом применяются для перекачивания горячей воды с соответствующей температурой. При этом следует иметь в виду, что давление на всасывании не должно превышать 6 кГс/см².

Насосы типа НКЭ, НЭ - консольные моноблочные электронасосы с взрывозащищенным электродвигателем.

В связи с тем, что температурный поток при этой конструкции от насоса беспрепятственно идет на электродвигатель, допускающий температуру нагрева 80°С, температура перекачиваемой среды ограничена 80°С.

К этому же типу относится насос 2НЭ, который допускает температуру перекачиваемой среды 100°С.
