Пружиняще-эжекторный материал

Приближенный

Аналитический

,

где - усилие высечки,

- суммарная длина высекальных ножей,

- толщина картона,

- предел прочности при сжатии картона,

- усилие сжатия пружиняще-эжекторного материала.

Этот способ является самым точным, но он не универсален, т.к. не для всех марок картона можно найти все параметры, входящие в формулу (2).

2. По номограммам , входящим в состав технического описания высекального оборудования.

Рисунок 1 – Номограмма

а) определяется сумма длин ножей, затем по таблице находят нужный нож с определенной поверхностью.

б) необходимо выбрать ПЭМ и материал ПЭМ.

в) определяется напряжение на материал и пересчитывается в силу сжатия(усилие).

, где см ² – площадь контакта ПЭМ с материалом.

Пружиняще-эжекторный материал играет важную роль в конструкции и функционировании штанцевальной формы.

С его помощью осуществляют фиксацию картона и устранение его вибрации после подачи в рабочую зону штанцевальной формы. Его пружинящие свойства обеспечивают качественное выполнение всех операций процесса штанцевания за счет нейтрализации растягивающих усилий и деформаций картона между инструментами для высечки, биговки, перфорации, надрезки, рицовки, тиснения при прямом ходе штанцевальной формы. Его эжекторные свойства позволяют удалять картон и гофрокартон с режущих и формующих кромок штанцевального инструмента при обратном ходе штанцевальной формы. К вспомогательным функциям пружинящего материала можно отнести защиту ножей от образования заусенцев и использование для балансировки штанцевальной формы по давлению.

Пружиняще-эжекторный материал приклеивается к основанию штампа вдоль рабочего инструмента. В качестве пружинящего материала наибольшее применение нашли различные сорта резины и полиуретанов. Резина используется как сплошная монолитная, так и газонаполненная с открытыми и закрытыми ячейками. Полиуретаны применяются вспененные с закрытыми микроячейками.

Рисунок 2 – Схема секции высечки: 1 – фанерная основа; 2– высекальный нож; 3 – картон;

4 - пружиняще-эжекторный материал; 5 – контрштамп

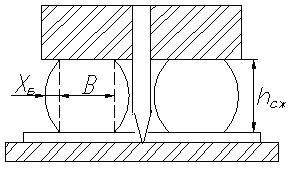

Рисунок 3 – Схема секции высечки в момент сжатия

,

где - напряжения сжатия пружиняще-эжекторного материала,

- площадь контакта пружиняще-эжекторного материала с картоном.

,

где - суммарная длина высекальных ножей,

В – ширина пружиняще-эжекторного материала.

Для определения напряжения сжатия пружиняще-эжекторного материала необходимо использовать его рабочие характеристиками.

Рабочей характеристикой пружиняще-эжекторного материала называется зависимость напряжения сжатия материала от его деформации.

Рабочие характеристики бывают: линейные (1), затухающие (2) и возрастающие (3).

Рисунок 4 – Рабочая характеристика пружиняще-эжекторного материала

Деформация пружиняще-эжекторного материала рассчитывается по формуле:

,

где - высота пружиняще-эжекторного материала до сжатия,

- высота пружиняще-эжекторного материала в момент сжатия.

,

где с – величина, на которую пружиняще-эжекторный материал выступает над высекальными ножами,

,

где - высота высекальных ножей,

- высота фанерного основания.
