Практическая часть

Штанцевальная машина KAMA TS 74 и Higher SL – 800 M.

Штанцевальная машина KAMA TS 74 и Higher SL – 800 M. Высекальная машина предназначена для вырубки продукции со сложной конфигурацией периметра из листов различных сортов бумаги, картона, листовых пластиков, фольги, самоклеящихся пленок, кожи и т.п. К изделиям такого типа относятся: фигурные этикетки (в т.ч. кольеретки), игральные карты, кредитные карточки, брошюры, детские книги и т.д.

Рисунок 5 - Штанцевальная машина KAMA TS 74 и Higher SL – 800 M.

Технические характеристики.

Максимальный формат бумаги	1200х600 мм
Минимальный формат бумаги	150х125 мм
Максимальный вырубной формат	1225х640 мм
Производительность	4000 л/час.и 7000 л/час.

Размеры коробки: L=110мм, В=170мм, Н=180мм.

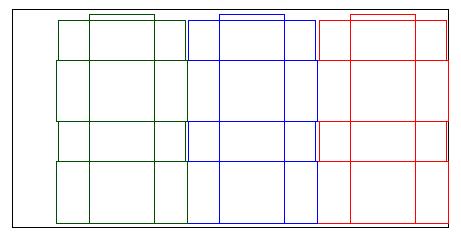

Рисунок 6. Раскладка на формате 1200х600.

Данные, необходимые для расчета усилия штанцевания:

1. Толщина картона: = 1 мм

2. Высота высекального ножа: = 23,8 мм

3. Высота биговального ножа: = 23 мм

4. Высота фанерного основания: = 18 мм

5. Величина, на которую пружиняще-эжекторный материал выступает над высекальными ножами: с = 1 мм

6. Ширина пружинящего элемента:В = 10 мм

7. Суммарная длина высекальных ножей: =2027мм

8. Суммарная длина биговальных ножей: =2080мм

Так как толщина материала не превышает 2 мм, поэтому выбираем высекальные ножи с двухсторонней заточкой и прямолинейной фаской. При высечке на каждый погонный метр длины такого ножа прикладывается усилие около 1т, т.е Q=1т/м=1000кг/м=1кг/мм

где - высота пружиняще-эжекторного материала до сжатия

h_сж=h₀ – c - S_m= 6– 1– 1 = 4.

.

Рисунок 6 - Рабочая характеристика (зависимость напряжения от деформации сжатия) резины для ПЭМ

Напряжение сжатия пружиняще-эжекторного материала:

ϭ_сж =1,1кг/см²=0,01кг/мм² (марка резины EPDM 15)

Площадь контакта пружиняще-эжекторного материала с картоном: =2·2027·10=40540 мм²

Усилие сжатия пружиняще-эжекторного материала:

=0,01·40540=405,4 кг

Расчет усилия высечки:

=2027·1+405,4 =2432,4 кг

=2080*1=2080 кг

= 2432,4+2080+405,4=4917,8 кг.

Вывод. В данной лабораторной работе были изучены методы определения усилия штанцевания, свойства и функции пружиняще-эжекторного материала, определено усилие штанцевания для выбранного формата листа, которое составило 4,92 тонны. Таким образом, подобранная ранее машина подходит для штанцевания данной коробки.
