Пускатели тиристорные с принудительным охлаждением типа ПТ

Пускатели тиристорные серии ПТ

Пускатели полупроводниковые

Реле-пускатели серии РЭП15П

Предназначены для применения в электромагнитных электрических установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных АД с к.з. ротором.

Используется электротепловое реле типа РТТ5-10.

I _н = 6,3 А, U _н = 380, 415, 440, 500, 660 В, f = 50, 60 Гц.

U _{катушки} = 24, 36, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 500, 600 В

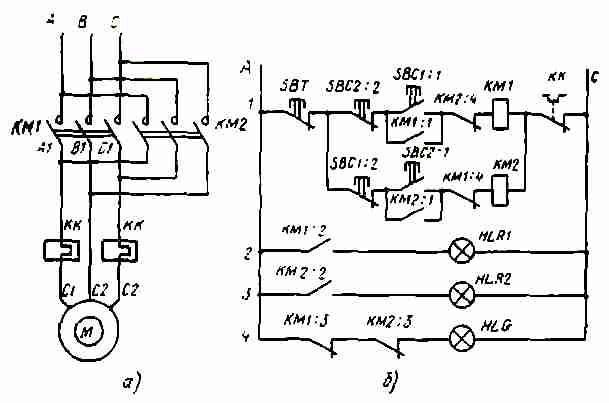

Реверсивный вариант с механической блокировкой.

Изготовитель ОАО «ЧЭАЗ» Чебоксарский электроаппаратный завод.

Типы ПБР и ПБН (реверсивный и нереверсивный)

Выполнены на тиристорных и оптотиристорных модулях на токи 4-630 А для пуска, останова и реверировки АД с к.з. ротором, а также для динамического торможения АД.

Функции:

- прямой бесконтактный пуск;

- плавный пуск и динамическое торможение.

Используется тепловая защита.

Имеется встроенный источник питания.

I _н = 4, 6, 10, 16, 25, 40, 63, 100, 160, 230 А; U _н = 220-380 В, f = 50 Гц.

Изготовитель ГПО «УМЗ» Ульяновский машиностроительный завод.

Предназначены для управления трехфазными АД с к.з. роторами и другими активно-индуктивными нагрузками в режимах включения-отключения и циклического управления в различных отраслях промышленности и сельского хозяйства.

Имеют реверсивное и нереверсивное исполнение

I _н = 6,3; 10; 25; 40; 63; 160; 400 А, U _н = 380 В, f = 50 Гц.

Изготовитель ОАО «Запорожский завод» Преобразователь.

Предназначены для бесконтактного нерегулированного включения-отключения электрических установок переменного тока (термических печей, электродвигателей, конденсаторных установок с защитным пуском).

С использованием такого пускателя можно реализовать плавный разгон асинхронного привода. Пускатели, при установке их вместо контакторов, исключают коммутационные выбросы тока, увеличивая долговечность электроустановок.

Действующее значение напряжения пускателя – до 1000 В действующее значение тока достигает 3500 А.

Пускатели изготовляются с принудительным воздушным или жидкостным охлаждением.

Пускатели состоят из блока тиристоров и блока согласования, унифицированного для всех типов пускателей и не требующего дополнительного источника питания.
