Введение

В курсовой работе решается задача разработки конструктива I-го уровня для заданной функциональной электрической схемы цифрового автомата.

Для решения поставленной задачи необходимо согласно заданному варианту функциональной схемы в среде P-CAD разработать принципиальную электрическую схему заданного цифрового устройства с отражением на ней результатов задачи схемной компоновки, выполнить размещение элементов (компонентов) в монтажном пространстве печатной платы и осуществить трассировку печатных проводников. По полученным результатам составить конструкторскую документацию (КД), содержащую схему, перечень элементов, чертежи печатной платы и сборочного чертежа.

Полученные проектные решения необходимо проверить выполнением анализа соответствия исходной схеме и требованиям заданных конструкторско-технологических норм ЕСКД. Результаты конструкторского проектирования представляются в виде графической части проекта: схем и чертежей – и пояснительной записки.

Для обеспечения неповторяющихся технических решений узла цифрового автомата (ЦА) разработано 6 вариантов функциональных схем (рисунок 1.1-1.6) – по числу предполагаемых учебных групп. Номер варианта обозначается буквами от А до Е в соответствии с нарастанием номеров групп на одном курсе, причем наименьший номер группы соответствует варианту А.

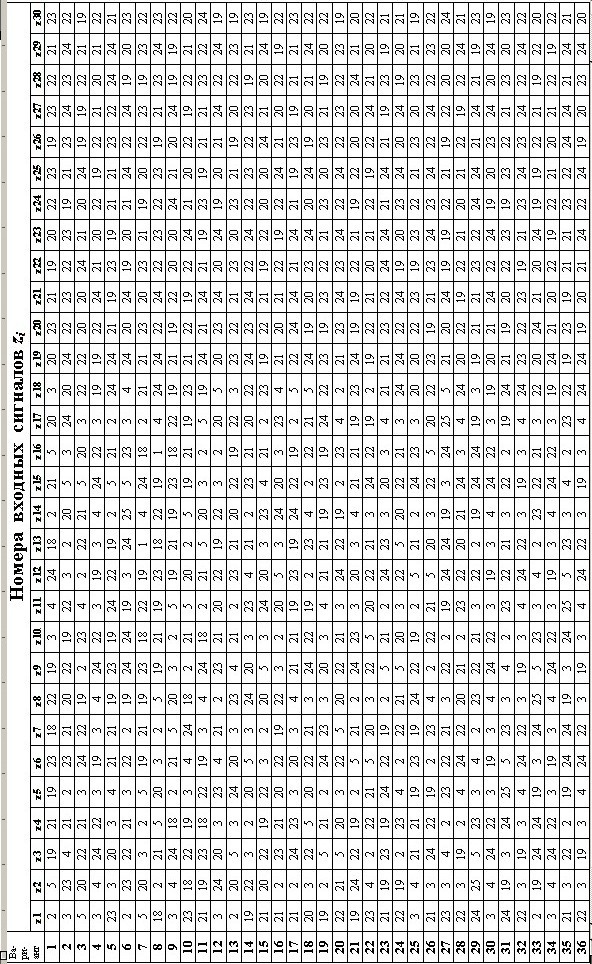

Внутри каждого из 6-и вариантов предусмотрена дополнительная разбивка на 36 вариантов – по особенностям алгоритмов ЦА. Номер варианта внутри группы соответствует номеру записи фамилии студента в списке группы. В соответствии с этим вариантом по таблице 1.1 для каждой функциональной схемы определяются соединения z_i (рисунок 1.1-1.6).

Пример. Пусть студент Петров Д.И. числится на 4-м курсе в 43-ой группе под номером 23. Пусть номер этой группы на 4-м курсе по порядку возрастания номеров групп является 3-м, т.е. соответствует варианту В. В этом случае вариант схемы ему надо брать с рисунка 1.3., а вариант подключений сигнальных входов z_i из строки 23 таблицы 1.1.

Таким образом, окончательный вариант студента Петрова Д.И. будет определяться буквой и цифрой: В-23.

Примечание. Все логические элементы функциональных схем должны выбираться из семейства ТТЛШ К1531 или КР1531 (библиотека Library\ТТЛ-ТТЛШ), а одиночные разъемы (коннекторы) – из библиотеки Library\Выводы источников.

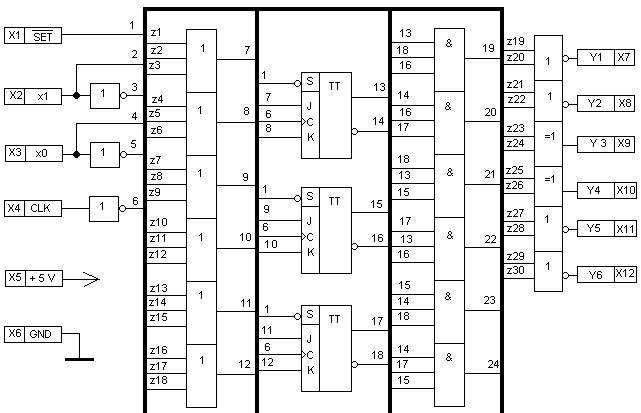

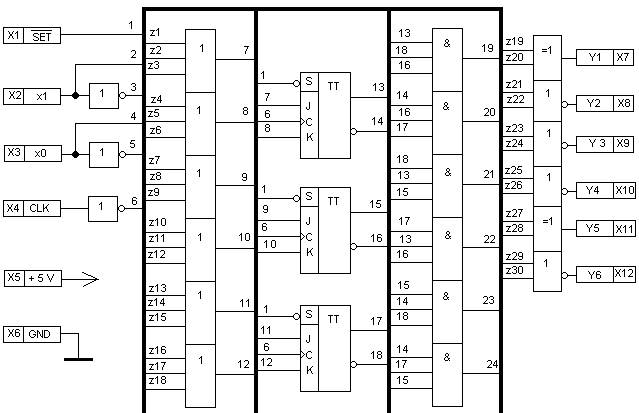

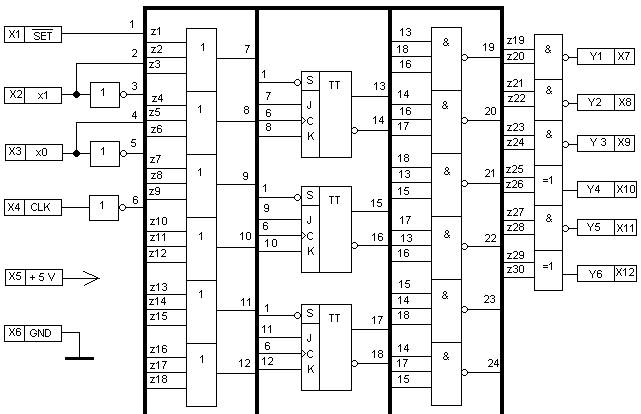

Рисунок 1.1 – Вариант задания А

Рисунок 1.2 – Вариант задания Б

Рисунок 1.3 – Вариант задания В

Рисунок 1.4 – Вариант задания Г

Рисунок 1.5 – Вариант задания Д

Рисунок 1.6 – Вариант задания Е

2.1 Запустить программу Schematic: Пуск>Программы>P-CAD 2001> Schematic.

2.2 Настроить опции по рисункам, приведенным в п.4.1.1, 4.1.3, если реальные опции отличаются от представленных на рисунках опций.

2.3 Выставить шаг сетки 5 мм (см. п. 4.1.2) и загрузить из Library форматку Form A4_al.ttl.

2.4 Выставить шрифт a_Helver для элементов PinStyle, PartStyle, WireStyle и PortStyle (см. п.4.1.5); если таковой отсутствует, то выставить Arial.

2.5 Загрузить библиотеки, если они еще не загружены (см. п.4.2.1):

- 1531.LIB (ТТЛШ-логика);

- ВЫВОДЫ ИСТОЧНИКОВ.LIB.

2.6 Найти в библиотеках «1531.LIB» и «ВЫВОДЫ ИСТОЧНИКОВ.LIB» нужные элементы для схемы (микросхемы, одиночные разъемы, питание +5 В и «землю») и разместить их на листе (см. 4.2.2).

2.7 Разместить электрические цепи согласно заданному варианту, а также две дополнительные цепи между двумя одиночными разъемами и соответственно питанием +5 В и «землей (см. п.п. 4.2.3., 4.2.4).

2.8 Проверить схему с помощью программы ERC (см. п. 4.2.5) и в случае необходимости подкорректировать. В окончательном варианте программа ERC не должна сообщать (ERR) ни об одной ошибке.

2.9 Оформить КД схемы, заполнить основную надпись (см. п. 4.3.1).

2.10 Сохранить схему в виде файла (с расширением *.sch) на предварительно отформатированной личной дискете (настоятельно рекомендуется продублировать дополнительной копией).

2.11 Создать одноименный файл (с расширением *.net) со списком соединений в ASCII формате (см. п. 4.3.4) и сохранить его на личной дискете (настоятельно рекомендуется продублировать дополнительной копией).

2.12 Вывести схему на просмотр печати, убедиться, что чертеж со схемой вместе с рамкой помещается на лист формата А4, и в случае успешной компоновки чертежа произвести печать чертежа со схемой электрической принципиальной (см. п. 4.3.3).
