В водонапорную башню в начале сети




Высотная схема системы водоснабжения с ВНС II, подающей воду

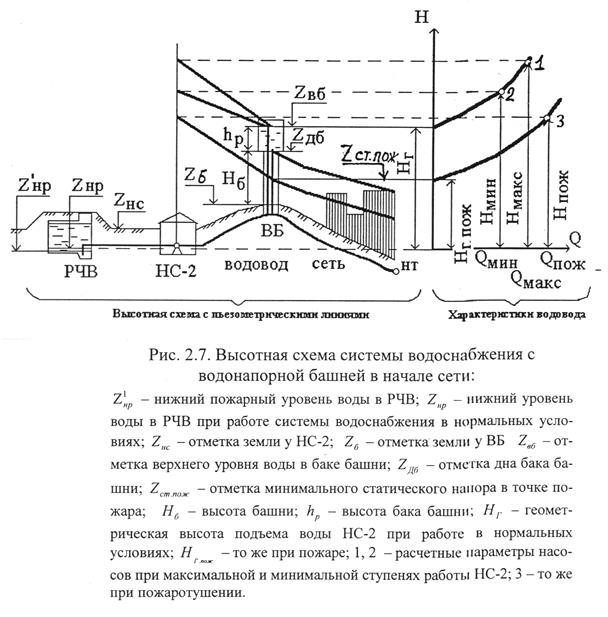

На рис. 2.7 показана высотная схема системы водоснабжения с ВНС II, подающей воду в водонапорную башню. Водонапорная башня расположена в начале водопроводной сети.

В левой части рис. 2.7 показана высотная схема с пьезометрическими линиями при работе ВНС II в нормальных условиях с минимальной (работает один насос в часы второй ступени) и максимальной (работают два насоса в часы первой ступени) подачах, а также при подаче воды насосами на пожаротушение.

При работе ВНС II в нормальных условиях как в часы первой так и в часы второй ступеней расчетными отметками для вычисления геометричес-кой высоты подъема воды являются максимальная отметка поверхности воды в баке водонапорной башни Zвб и отметка нижнего уровня воды в РЧВ Zнр. При подаче воды на пожаротушение геометрическая высота Нг.пож опреде-ляется разностью отметок напора в точке НТ предполагаемого расчетного пожара (в конце водопроводной сети) Zст.пож и минимального пожарного уровня воды в РЧВ .

Максимальная отметка поверхности воды в баке ВБ определяется с учетом высоты водонапорной башни и высоты бака



, м, (2.35)



где - отметка поверхности земли в месте установки водонапорной башни.







Отметка минимального статического пожарного уровня воды в точке предполагаемого расчетного пожара Zст.пож определяется отметкой поверх-ности земли в точке пожара и величиной требуемого свободного напора в сети на случай пожаротушения.

В правой части рис.2.7 показаны характеристики водопровода. Точка 1 соответствует первой (максимальной), а точка 2 второй (минимальной) ступеням графика подачи воды ВНС II при ее работе в нормальных условиях. Точка 3 соответствует подаче ВНС II при пожаротушении. Характеристики водовода в этих условиях строятся по известному уравнению



Нтр = Нг +SтрQ2, (2.36)



где Нтр - напор в водопроводе, м;
  Нг - геометрическая высота подъема воды насосами, м;
  Sтр - удельное гидравлическое сопротивление водовода или водопроводной системы при пропуске единичного расхода;
  Q - расход в водопроводе, м3/с.
