Требования к устройству и размещению насосных агрегатов

ЛЕКЦИЯ 21

Определение количества резервных агрегатов для водопроводных насосных станций

Наряду с рабочими агрегатами в водопроводных насосных станциях предусматривают установку резервных насосов. Количество резервных насосов следует принимать согласно СНиП «Водоснабжение. Наружные сети и сооружения» в зависимости от числа рабочих агрегатов одной группы и категории надежности действия насосной станции по табл.2.4.

Таблица 2.4

Количество рабочих агрегатов одной группы	Количество резервных агрегатов в насосных станциях для категории
I	II	III
До 6
Свыше 6 до 9			-
Свыше 9			-

Примечания: 1. В количество рабочих агрегатов включаются пожарные насосы.

2. Количество рабочих агрегатов одной группы должно быть не менее двух. В насосных станциях II и III категории при обосновании допускается установка одного рабочего агрегата.

3. При установке в одной группе насосов с разными характеристиками, количество резервных агрегатов следует принимать для насосов большей производительности по табл.2.4, а резервный насос меньшей производительности хранить на складе.

4. В насосных станциях объединенных противопожарных водопрово-дов высокого давления или при установке только пожарных насосов следует предусматривать один резервный агрегат, независимо от количества рабочих агрегатов.

5. В насосных станциях водопроводов населенных пунктов с числом жителей до 5 тыс.чел. при одном источнике электроснабжения следует уста-навливать резервный пожарный насос с двигателем внутреннего сгорания и автоматическим запуском.

6. В насосных станциях II категории при количестве рабочих агрегатов десять и более один резервный агрегат допускается хранить на складе.

Размещение насосных агрегатов в здании насосной станции должно обеспечивать надежность действия основного и вспомогательного оборудования, а также удобство, простоту и безопасность его эксплуатации. Оборудование компонуется исходя из минимальной протяженности внутристанционных трубопроводов. Схема размещения агрегатов в здании насосной станции определяется типом, размерами и числом основных насосов.

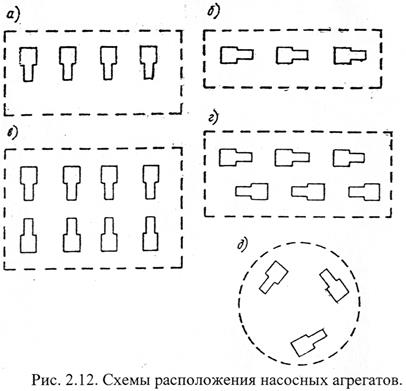

Наиболее распространены следующие схемы расположения агрегатов в зданиях насосных станций (рис.2.12):

а) однорядное, перпендикулярно продольной оси здания;

б) однорядное, параллельно продольной оси здания;

в) двухрядное;

г) двухрядное в шахматном порядке;

д) концентрическое (в здании круглой формы в плане).

При однорядном размещении агрегатов (рис. 2.12, а, б) увеличивается длина машинного зала, распределительного и сборного коллекторов. Эти схемы применяются при небольшом количестве агрегатов (до 4…5).

При большом числе агрегатов применяют двухрядное расположение агрегатов (рис.2.12, в). Такое расположение требует увеличения ширины здания, а схема коммуникаций трубопроводов при этом усложняется.

При двухрядных схемах очень часто агрегаты располагают в шах-матном порядке (рис.2.12, г), если это удобно по условиям присоединения насосов к сборным и распределительным коллекторам. По этим же соображениям насосы типа Д размещают так, что их валы параллельны сборным и распределительным коллекторам, а валы насосов типа К и КМ перпендикулярны сборным и распределительным коллекторам.

В зданиях круглой формы, которые характерны для ВНС I агрегаты располагают концентрически (рис.2.12, д). Удобнее всего в таких зданиях размещать вертикальные насосы.

Для обеспечения безопасности обслуживания и удобства монтажа и демонтажа агрегатов, последние должны иметь свободный доступ со всех сторон.

Минимальную ширину проходов между выступающими частями насосов, двигателей и арматуры следует принимать не менее:

-	между агрегатами при напряжении электродвигателей: до 1000 В – 1 м; более 1000 В – 1,2 м;
-	между агрегатами и стеной: в шахтных станциях – 0,7 м; в прочих стан-циях – 1 м;
-	между неподвижными выступающими частями оборудования – 0,7 м;
-	между агрегатом и распределительным щитом – 2 м.

Мелкие агрегаты с диаметром напорного патрубка насоса до 100 мм могут устанавливаться вплотную к стене или по два агрегата на один фундамент без прохода между ними.

Насос и электродвигатель размещаются на плите заводского изготовления или на раме, изготовленной на месте монтажа из стали швеллерного профиля, которые устанавливаются на фундамент и крепятся к нему анкерными болтами. Размера фундаментной плиты принимают из каталога насосов по установленным размерам насосного агрегата.

Ширину фундамента под насосной агрегат принимают на 0,15 м больше ширины плиты или рамы, длину фундамента – на 0,2 м больше длины плиты или рамы. Расстояние от края рамы до крепежных болтов должно быть 50…100 мм, а от края рамы до края фундамента – не менее 50 мм. Высоту фундамента над уровнем чистого пола принимают исходя из удобства монтажа всасывающих и напорных трубопроводов в пределах 0,1…0,3 м. В заглубленных насосных станциях для защиты агрегатов от затопления верх фундамента располагают над полом не менее чем на 0,5 м.

Глубина заложения фундамента должны быть не менее 0,5…0,7 м. В заглубленных насосных станциях фундаменты под насосные агрегаты могут быть конструктивно выполнены заодно с монолитной бетонной плитой, образующей основание подземной части машинного зала.

Для компоновки насосного агрегата составляется его монтажная схема с разметкой расстояний между анкерными болтами и указанием общих размеров (рис.2.13).
