Манчестерский код

До недавнего времени являлся самым широко используемым импульсным кодом.

Для кодирования битов используется перепад (фронт сигнала). Значение бита определяется направлением перепада (восходящий или спадающий фронт).

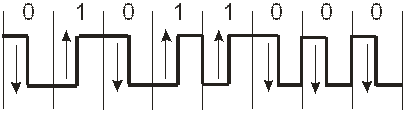

Пример кодирования байта данных манчестерским кодом приведен на следующем рисунке.

Рис. 3.2. Манчестерский код.

Каждый битовый интервал делится на две части, информация кодируется перепадом сигнала в середине интервала: единица – восходящим фронтом, 0 – спадающим фронтом. В случае, если перед началом очередного битового интервала уровень сигнала не соответствует нужному (например, должен быть передан 0, а сигнал уже имеет уровень 0), в начале интервала выполняется второй (служебный) перепад сигнала.

Преимущества кода:

· Наличие свойства самосинхронизации. В течение каждого битового интервала происходит как минимум один перепад сигнала, обязательный перепад в середине битового интервала может выполнять также роль синхроимпульса для коррекции частоты приемника.

· Относительно узкий спектр сигнала: основная гармоника в худшем случае (при передаче непрерывной последовательности единиц или нулей) имеет частоту N, а в лучшем случае (при чередовании единиц и нулей) – N/2 (как у NRZ), где N – частота передачи битов.

· Использование только двух уровней сигнала позволяет получить наилучшую распознаваемость сигнала при наименьшей мощности передатчика.

Недостаток кода – относительная сложность реализации.
