Основні параметри бетонного заводу

Тип та марка установки заводу	Продуктивність, м^3/год бетонного заводу	Кількість секцій, шт.	Кількість бетонозмішувачів, шт.	Місткість бетонозміш. по сухим заповнювачам, л
розрахун­кова	експлуатаці­йна	основних	резервних
С-230А	26,2	30,4

Тоді:

.

За додатками 5 і 6 [5] вибираємо нормативну експлуатаційну продуктивність бетонозмішувача, яка має бути близькою до розрахункової. Остаточно приймаємо стаціонарний бетонозмішувач циклічної дії С-230А з експлуатаційною продуктивністю q_.е.т=21,6...25,6 м³/год. Кількість бетонозмішувачів визначається за формулою:

, (6.6)

де q_Е.Т. – табличне значення експлуатаційної продуктивності бетонозмішувача;

П_Б.Р. – розрахункова продуктивність бетонозмішувача, яка була визначена нами за формулою (6.4):

; .

Приймаємо 1 секцію з 2-ма бетонозмішувачами циклічної дії, які розміщені гніздовим способом у секції бетонного заводу (рис.6.2., рис.6.3.)

В нашому випадку розташовуємо бетонозмішувачі гніздовим способом. При цьому секція бетонного заводу обладнується одним бункером для сухих компонентів, одним комплектом дозувальної арматури і одним загальним бункером для вивантаження готової суміші. Ця схема є більш ефективною для заводів, що випускають обмежену кількість марок бетонної суміші і дозволяє використовувати швидке завантаження транспортних засобів великої вантажопідйомності.

Остаточно приймаємо 1 секцію з 2 бетонозмішувачами, приймаємо 1резервний бетонозмішувач.

Тоді нормативна годинна продуктивність визначається за формулою:

, (6.7)

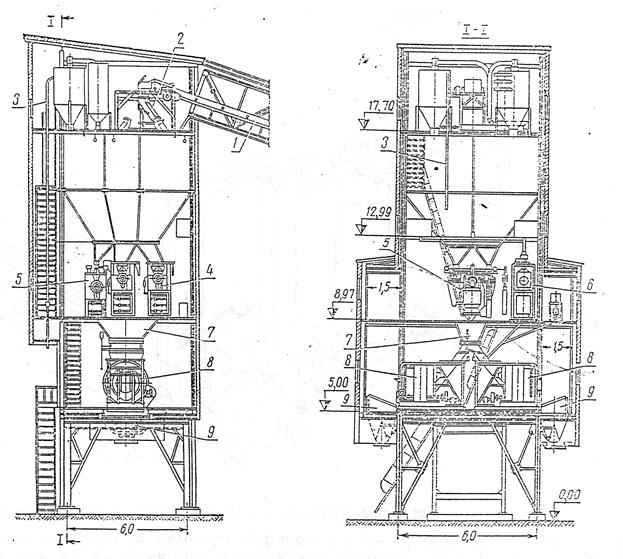

Рис. 6.3. Секційна бетонозмішуюча установка на 1 секцію з 2 бетонозмішувачами з місткістю барабана по сухим заповнювачам 1200 л

1 – стрічковий транспортер; 2 – поворотна воронка; 3 – трубопровід для пневматичного транспортування цементу; 4 – дозатори для заповнювачів; 5 – дозатор цементу; 6 – дозатор для води; 7 – завантажувальний пристрій; 8 – бетонозмішувачі; 9 – роздатковий бункер.

Таблиця 6.3
