БТ с приваренными замками

Трубы бурильные с приваренными замками выпускаются по ТУ 14-3-1293-84 и по ТУ 14-3-1187-83. Условное обозначение труб по ТУ 14-31293-84: ПК114х8,56; ПК127х9х9,19.

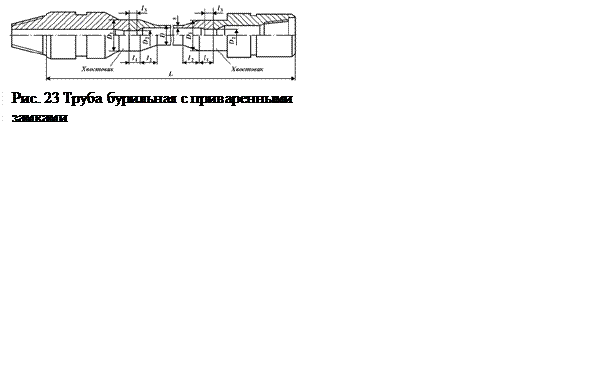

Размеры, предельные отклонения, масса труб по ТУ 14-3-1293-84 должны соответствовать указанным на рис. 22

Овальность и разностенность не должны выводить размеры труб за предельные отклонения по наружному диаметру и толщине стенки. На поверхности труб не должно быть плен, раковин, закатов, расслоений, трещин.

Механические свойства труб должны соответствовать группе прочности Д. Наружная и внутренняя поверхности высаженной части труб и места перехода от высаженной части к гладкой части труб не должны иметь резких уступов и складок; переход от высаженной части к гладкой должен быть плавным по всей длине. На внутренней поверхности высаженной части труб (до приварки замков) на длине 40 мм от торца незаполнения металлом не допускаются; на длине более 40 мм допускается одно пологое незаполнение металлом шириной не более 40 мм.

Наружная поверхность высаженных концов труб перед приваркой должна подвергаться обработке с целью удаления облоя; торцы труб должны быть механически обработаны.

Трубы и замки после приварки должны быть соосны; смещение осей трубы и замка в плоскости сварного стыка не должно превышать 1,2 мм, перекос осей не должен превышать 3,0 мм на 1 м длины.

Зону сварного соединения после удаления наружного и внутреннего грата необходимо подвергать термообработке.

Грат при сварке должен быть полностью удален с наружной и внутренней поверхностей.

Требования к прямолинейности труб, проверке химического анализа и механических свойств стали, к испытанию на растяжение и сплющивание приведены в ГОСТ 631-75.

Временное сопротивление разрыву сварного соединения и твердость в зонах сварного шва и термического влияния должны быть проверены на одной трубе из партии.

Результатом испытания считается среднеарифметическое значений, полученных при испытании трех образцов от каждого типа. Допускается снижение результатов испытаний для одного образца на 10 % ниже нормативного требования.

Замки (ниппели и муфты) для приварки к трубам по ТУ 14-3-1293-84 изготовляются по ТУ 39-10-082-84, а к трубам по ТУ 14-3-1187-83 - согласно ТУ 26-02-964-83.

Для труб групп прочности А и Е допускается изготовление замков из стали марки 40ХН с механическими свойствами по ГОСТ 5286-75. Замки к трубам по ТУ 14-3-1187-83 выпускаются по ТУ 26-02-964-83.

Требования к замковой резьбе, допускаемым отклонениям элементов, чистоте поверхности, методам контроля должны соответствовать ГОСТ 5286 - 75. Правила приемки и методы испытаний замков также должны соответствовать требованиям ГОСТ 5286-75.

Замки изготавливаются из стали марки 40ХН с механическими свойствами по ГОСТ 5286-75.

На наружной цилиндрической поверхности ниппеля и муфт допускаются местные черновины от окалины, на внутренней поверхности черновины допускаются местные увеличения диаметра до 3 мм и не более 1 мм на участке резьбы. Разностенность ниппеля в плоскости торца малого основания конуса замковой резьбы не должна превышать 1,5 мм для замков ЗП-114 и 2,0 мм для замков ЗП-127.

Несоосность наружной и внутренней поверхностей хвостовика муфты или ниппеля относительно наружной цилиндрической поверхности муфты или ниппеля не должна превышать 0,4 мм в плоскости торца.

На торцах хвостовиков окалина не допускается. Средний ресурс до списания 500 циклов свинчивания-развинчивания. Каждая партия замков поставляется комплектно, резьба замковая покрывается антикоррозионной смазкой (например, К-17, по ГОСТ 10877 - 76).

Партия замков сопровождается сертификатом, удостоверяющим соответствие качества замков требованиям технических условий. Замковые детали подвергаются проверке механических свойств - на растяжение и ударную вязкость. Испытание на растяжение производится по ГОСТ 10006 - 80, а испытание на ударную вязкость - по ГОСТ 9454 - 78.

Эксплуатация замков должна вестись согласно инструкции по эксплуатации. В процессе эксплуатации допускается до трех ремонтов замковой резьбы.
