Гидронасосы и гидродвигатели. Аксиально-поршневой насос тип A4V

Аксиально-поршневой насос тип A4V

Графическое изображение

Точки подключения

А, В — рабочие трубопроводы

G — подключение вспомогательных контуров

Li — утечка жидкости и маслозаправка

1_2 — утечка жидкости или слив масла

Мд — точка измерения рабочего трубопровода А

Мв — точка измерения рабочего трубопровода В

R — воздухоотсос

S — всасывающий трубопровод для подачи питаю-

щей жидкости

Х-|, Х2 — точки подключения управления давления

Y-|,Y2 — точки подключения дистанционного управле­ния (например, датчиков ручного управления)

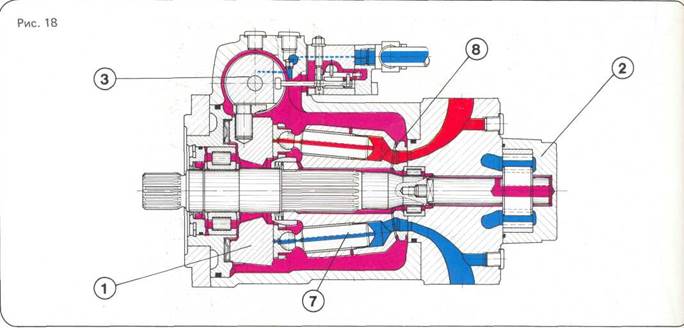

На рисунке 18 изображен аксиально-поршневой регули-И руемый насос с наклонной шайбой 1, представляющие собой первичный агрегат, в который входят вспомста-И тельный насос 2 для обеспечения подачи питающей жид­кости, регулирующий прибор 3, комбинированные пи­тательные и предохранительные клапаны, а также предо-И хранительный клапан питающего давления.

Одним из отличий данного насоса от предыдущих явля-Я ется наклонное расположение поршней. При большойЯ скорости вращения такое расположение в значительной мере облегчает работу возвратного устройства. ИмеетсяЯ сферический торцевой распределитель.

Этот насос представляет собой замкнутый контур, т.еЯ вытекающая жидкость снова под давлением возвраща­ется в насос. Утечка жидкости восполняется вспомога-Я тельным насосом.

Вспомогательный насос 2 служит в качестве питающегоИ насоса. Для обеспечения максимального давления пода-Я чи имеется предохранительный клапан 4.

Два предохранительных клапана 5 ограничивают высо-Н кое давление на напорной стороне, защищая установки от перегрузок.

Диафрагмы 6 служат для регулирования времени.
