Гидроцилиндры (прямолинейные гидродвигатели)Продольный изгиб Крепление с помощью кронштейна полнения опоры и хорошей фиксации лапок, благодарш чему происходит разгрузка крепежного винта. Рекомендуется применять шарнирные опоры для цилинМ дра и груза и направляющую для груза. Расчет продольного изгиба производится по формуле! Эйлера, поскольку штоки поршня считаются тонкими! стержнями. 7Г2 • Е ■ J S2k т.е. при такой нагрузке шток прогибается! Максимальная рабочая нагрузка F = — где S|< = длина продольного изгиба (см) Е = модуль упругости (кг/см2) = 2,1 • 106 (для стали) J = момент инерции (см4) = ?—JL = 0,0491 ■ d4 64 для круглого сечения Длину продольного изгиба можно определить по табли-1 це нагрузок Эйлера, приводимой ниже. Жесткость трубы цилиндра при расчете длины продоль-1 ного изгиба не учитывается. Благодаря этому цилиндр! стандартного исполнения, монтажное положение кото-1 рого, как правило, неизвестно, обладает достаточным I запасом прочности при возниковении напряжения на I изгиб. Крутящий момент возникает между серединой оси и прилегающей поверхностью в результате жесткого ис-

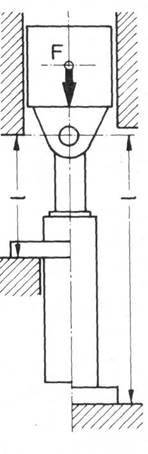

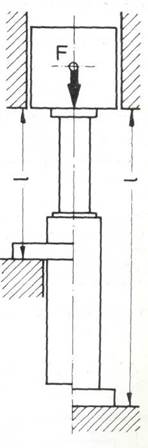

Длина продольного изгиба
75
