Подбор оборудования узла учета тепловой энергии

Расчет расходов теплоносителя

Расчет тепловых потоков

Расчетные тепловые нагрузки определяются по удельным тепловым характеристикам зданий (СНиП 41-02-2003),т.к. теплопотребители находятся для намечаемом к застройке жилом районе. Расчетными тепловыми нагрузками называются нагрузки, на которые предусмотрены системы _{теплоснабжения}.

Объем зданий по наружному обмеру по формуле:

V=ABH,м³

А=60м-длина;В=40м-ширина;Н=3м(1эт.)-высота

V=60×40×(3×4)=28800(м³)

Расчетные тепловые нагрузки определяются по следующим формулам:

На отопление -по удельным тепловым характеристикам зданий(q₀) по формуле:

Q₀=q₀V(t_вн-t_нро),Вт

t_вн-расчетная температура воздуха в помещении,˚С

t_нро-расчетная температура наружного воздуха для проектирования отопления,˚С

Q₀=0,28×28800(20+30)=403200(Вт)

На горячее водоснабжение - средняя часовая тепловая нагрузка горячего водоснабжения по формуле:

Q_г.ср.=amc(55-t_х.з.)/24,Вт

a-норма расхода горячей воды потребителям,л/с

m-количество жителей в здании

c- удельная теплоемкость воды,4,187кДж/ч

t_х.з.-температура холодной водопроводной воды,5˚С

Q_г.ср.=110×4,187×70(55-5)/24=67166,46(Вт)

Суммарные тепловые нагрузки по формуле:

∑Q=Q_от.+Q_г.ср.,Вт

∑Q=403200+67166,46=470366,46(Вт)

Расчетный расход воды в системе отопления по формуле:

G_от=Q_о×3,6/с(T₁-T₂),т/ч

G_от=403200×3,6/(4,187×(130-70))=5778(т/ч)

На горячее водоснабжение:

G_г.в.с.=(3,6×Qг.ср._./с(55-5))×10^-3,т/ч

G_г.в.с.=(3,6×67166,46/4.187×50)×10^-3=1,16(т/ч)

Пример: Теплосчётчик СТ1 предназначен для измерения тепловой энергии, потребляемой промышленными предприятиями, жилыми кварталами и отдельными зданиями (объектами различного назначения - жилые, социально-бытовые, сельскохозяйственные и т.д.), транспортируемой по трубопроводам тепловых сетей, в открытых и закрытых системах теплоснабжения с возможностью установки на подающем и обратном трубопроводах. При давлении до 1,6 МПа(16 кгс/см.кв), при температурах от 5 до 150 °С. Температура окружающего воздуха от 5 до 50 °С, относительная влажность до 80 %. Составные теплосчетчики СТ1 устанавливаются на трубопроводах Ду от 15 до 250 мм, состоят из счетчиков горячей воды типа ВСТ, вычислителя типа "Supercal-431" и комплекта платиновых термопреобразователей сопротивления Pt-500, измеряющих разность температур.

Диапазон температур,°С
для Dу 25-250 мм.	от + 5 до + 150
для Dу 15, 20 мм.	от + 5 до + 90
Диапазон разности температур,°С
для Dу 25-250 мм	от + 3 до + 145
для Dу 15, 20 мм	от + 3 до + 85
Температура окружающей среды, °С	от + 5 до + 50
Давление, МПа (кгс/см.кв.)	1,6 (16)
Работоспособность, лет
Условные диаметры счетчика, мм	15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250
Диапазон расходов, м.куб.	0,03 - 1200
Суммарная относительная погрешность
в диапазоне расходов от Gt до Gmax	+ 3 %
в диапазоне расходов от Gmin до Gt (исключая)	+ 6 %
термопреобразователи сопротивления	Pt 500
дисплей	8 цифр, знаки и символы
диапазон температур, °С	1... 180
диапазон разности температур, °С	3... 150
погрешность измерения тепловой энергии, %	+ 1,0
питание	от литиевой батареи 3,65 В. 2,2 Ампер/час
температура окружающей среды, °С
для работы	+5... +50
для хранения	-20... +60
степень защиты	IP 65
полный средний срок службы лет	не менее 12

Теплосчетчик СТ-10 (модификации К1-К3) предназначен для организации коммерческого учета тепловой энергии, теплоносителя, горячей и холодной воды, электроэнергии преимущественно в квартирах жилых домов, а также для организации систем дистанционного сбора информации о потреблении энергоресурсов.

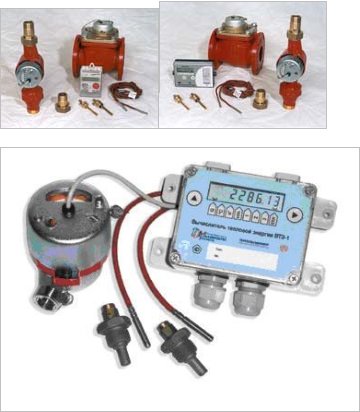

Теплосчетчик на базе вычислителя ВТЭ-1 П1 (модификация П1) предназначен для измерения и коммерческого учета количества тепловой энергии, объема и других параметров теплоносителя в закрытых и открытых системах теплоснабжения у производителей и потребителей тепловой энергии.

Состав счётчика:

• Счетчик горячей воды ВСТ с выходом "магнитоуправляемый контакт";
• Вычислитель тепловой энергии ВТЭ-1;

o Комплект термопреобразователей сопротивления PT-500.

Показания вычислителя:

• Тепловая энергия;
• Температура в подающем трубопроводе;
• Температура в обратном трубопроводе;
• Разность температур;
• Температура в системе ГВС;
• Объем теплоносителя по счетчику воды в системе отопления;
• Объем воды по счетчику в системе ХВС;
• Объем воды по счетчику в системе ГВС;
• Объем по счетчику в системе ГВС, при температуре воды в системе выше запрограммированного значения;
• Электроэнергия по первому тарифу;
• Электроэнергия по второму тарифу;

o Служебная информация.

Теплосчетчик СТ3 предназначен для измерения и коммерческого учета количества тепловой энергии, объема и параметров теплоносителя в открытых и закрытых системах теплоснабжения у производителей и потребителей тепловой энергии различного назначения: на промышленных предприятиях, в жилых кварталах, отдельных социально-бытовых, жилых и сельскохозяйственных зданиях.

В состав теплосчетчика входят:

• счетчики горячей воды ВСТ механические крыльчатые Ду от 15 до 40мм, и турбинные Ду от 50 до 250 мм (в дальнейшем счетчики), имеющие импульсный выход
• тепловычислитель MULTICAL

o Термопреобразователи сопротивления Pt-500

Тепловычислитель MULTICAL (в дальнейшем вычислитель) имеет модификации: MULTICAL 66-С, применяемый для вычисления и регистрации тепловой энергии и/или энергии охлаждения в закрытых системах (с возможностью поиска утечек в системе отопления и ХВС, без возможности регистрации параметров теплопотребления), MULTICAL 66-D, применяемый для вычисления и регистрации тепловой энергии в открытых системах теплоснабжения; MULTICAL 66-E, применяемый для вычисления и регистрации тепловой энергии в закрытых системах теплоснабжения (с возможностью регистрации параметров теплопотребления).
Вычислитель применяется в комплекте с термопреобразователями сопротивления (в дальнейшем термопреобразователи) Pt-500, измеряющими температуру и разность температур теплоносителя и холодной воды.
