Складок

На уровне голосовых

1 — преднадгортанное пространство; 2 — плас­тинка щитовидного хря­ща; 3 — передняя комиссу-ра; 4 — голосовая складка.

Рис. 6.5. КТ подсвязочного пространства.

1 — дуга перстневидного хряща; 2 — черпаловид-ный хрящ; 3 — подсвязоч-ное пространство.

На томограммах подсвязочного пространства с обеих сторон от гортани появляются дуга перстневидного хряща и нижние рога щитовидного хряща (рис. 6.5).

МРТ гортани дает возможность получать изображения в аксиальной, сагиттальной и фрон­тальной плоскостях (рис. 6.6). Высокая мягкотканая чувствительность метода позволяет детально оценивать все элементы гортани, выявляя даже мелкие патологические изменения. Так же, как и при других методах лучевого исследования, МРТ может проводиться в условиях задержки дыхания, при фонации и на глубоком вдохе. Изображения, получаемые в аксиальной проек­ции, аналогичны таковым на компьютерных томограммах. На МР-томограммах, выполненных в сагиттальной и фронтальной плоскостях, более четко, чем при традиционных рентгенологи­ческих методах, отображаются все анатомические структуры шеи.

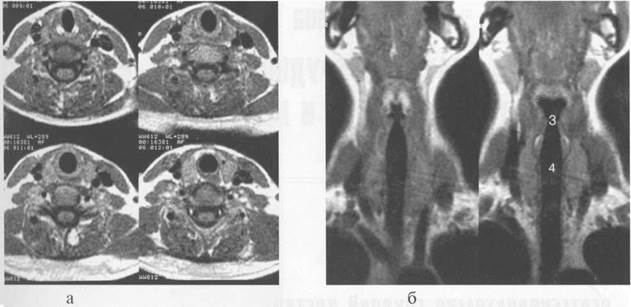

Рис. 6.6. МРТ гортани.

1 — язычная валлекула; 2 — надгортанник; 3 — межсвязочное пространство; 4 — по-дясвязочное пространство.
