1)чтобы общий фазовый сдвиг сигнала, пройдя по полной петле, равнялся 180 градусов
2) чтобы коэффициент усиления (если , то система генерирует sin)
Всё вместе – это условие баланса фаз и амплитуд для генерации в системе.
Критерий: система является устойчивой, если на той частоте, на которой фаза достигает величины (180 - ∆φз), коэффициент передачи по петле ОС оказывается меньше 1 (меньше 0 дБ).

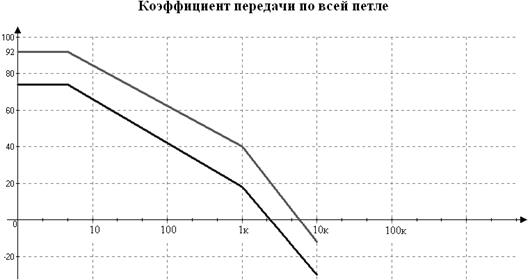

Иначе говоря, система является устойчивой, если диаграмма Боде пересекает ось частот под наклоном -20 дБ/дек на достаточно большом интервале частот по отношению к частоте единичного усиления.

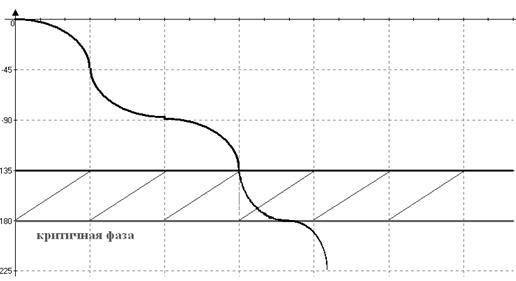

Критическое значение фазы, при котором система начинает генерировать ∆φкрит = 180. Значит K > 1, т. е. система неустойчива.
