Эффект Миллера
|
|
|
|

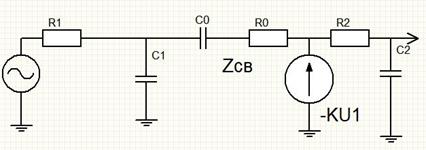

Полная схема инвертора с учетом входного и выходного сопротивлений.
С1- входная паразитная емкость, а С2- выходная паразитная емкость
;
;
;
правый нуль – неминимально-фазовое из-за прямого прохождения ОС
R0 - вводится, чтобы перевести нуль в левую полуплоскость или в начало координат:
Полюса
Частота первого полюса сдвигается влево.
Наблюдаем явление расщепления полюсов (poles splitting). Где коэффициент усиления примерно равен 1, пересекает 20 дБ. Новая характеристика продолжается под наклоном 20 дБ до положения.
Система потенциально устойчива. Второй полюс перестает влиять, устойчивость определяется третьим полюсом.
Расщепление полюсов позволяет корректировать устойчивость, но ухудшает быстродействие.
До. После
;
;
;
;
Лекция №10
|
|
|
|
|
