Построение сетки конечных элементов

Завершив описание меток, приступим к созданию сетки. Линии, соединяющие узлы, делят всю область задачи на отдельные участки (треугольники), поле в которых программа будет считать по одинаковым формулам. Для каждой ячейки программа определяет параметры поля. Чем на большее число ячеек разбита расчетная область - тем точнее будет решение. Наиболее мелкие ячейки стоит использовать в местах сильного градиента (изменения) поля (например, на полюсах). В студенческой версии ELCUT количество узлов сетки ограничено для вас числом 255. При превышении лимита узлов сетки необходимо воспользоваться изменением шага дискретизации, что позволит рассчитать модель.

Для задания шага дискретизации выделите ребра или узлы (например, верхнее и нижнее ребро), кликните правой кнопкой мыши и в выпавшем меню выберите пункт Свойства (рисунок 15). В открывшемся окне выберите в разделе Шаг дискретизации пункт Задан и установите его равным, например 15 (рисунок 16).

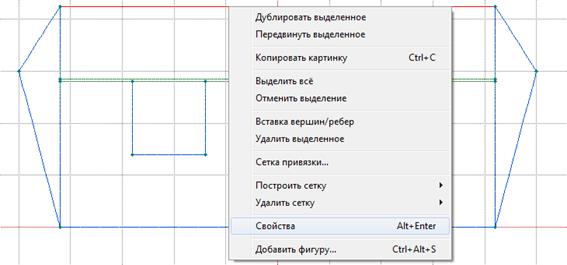

Рисунок 15 – Выбор свойств ребра

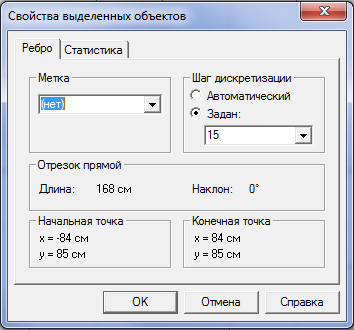

Рисунок 16 – Меню свойств ребра

В области воздушного зазора сделаем шаг дискретизации поменьше для более точного расчета, например, 4. Результат представлен на рисунке 17.

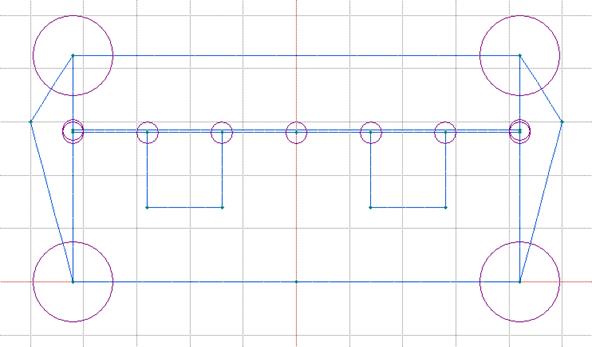

Рисунок 17 – Вид модели после применения шага дискретизации

Радиус окружности показывает размер ячейки области дискретизации рядом с выбранным узлом. Что бы более точно посчитать поле вблизи полюсов аналогично зададим меньшие значения шагов дискретизации для ребер, ограничивающих немагнитный (воздушный) зазор (см. меньшие окружности в зазоре d на рисунке 17).

Окружности, появившиеся в вершинах имеют радиус, равный шагу дискретизации. Теперь построим сетку с помощью инструмента (рисунок 18).

Рисунок 18 – Создание сетки

Если произошло превышение допустимого количества узлов (255) - необходимо увеличить шаги дискретизации. Когда сетка построена, можно посмотреть получившееся количество узлов, кликнув на модели правой кнопкой мышки и выбрав «свойства». Если число узлов меньше 200, следует уменьшить шаги дискретизации для получения более точного решения.
