Измерение интегральных значений по контуру

Рассмотрим эту возможность на примере измерения магнитного потока

Для измерения магнитного потока необходимо задать линию-контур, которую он пересекает. Выберите на панели кнопку «добавить к контуру» . Далее либо задайте произвольную линию (проведите линию контура поперек полюса так, чтобы она пересекала линии магнитного поля (рисунок 26)), либо постройте контур по существующим ребрам модели (кликая на них).

Откройте панель Интегральный калькулятор, кликнув на одноименную кнопку. В поле интегральный калькулятор выберите пункт Физические величины -> Магнитный поток, здесь будет указана рассчитанная величина магнитного потока, пересекающего заданный контур.

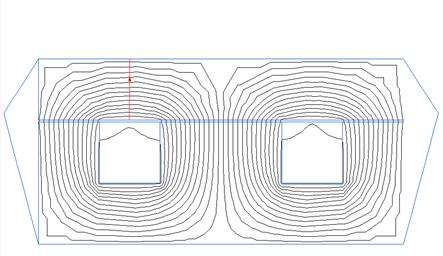

Рисунок 26 – Измерение магнитного потока

Для удаления контура кликните правой кнопкой мыши на рабочем поле и выберете «удалить контур».

Также можно посмотреть график распределения индукции вдоль заданного контура. Например, проведем линию поперек линий магнитного поля в зазоре (рисунок 27). Выбрав график на панели инструментов, увидим график индукции вдоль контура (рисунок 28).

Рисунок 27 – Измерение индукции с помощью графика

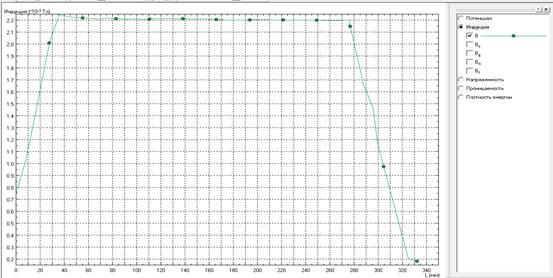

Рисунок 28 – График изменения индукции вдоль проведенного контура

Проведя контур (контур может состоять из нескольких отрезков) вдоль силовых линий поля в пункте интегральный калькулятор можно посмотреть магнитодвижущую силу, падающую на длине контура.

Например, вычислим магнитодвижущую силу, падающую на контуре вокруг обмотки. Инструментом добавить к контуру проведите контур вокруг одной из обмоток, стараясь вести линии вдоль линий поля посередине магнитопровода (это увеличит точность результата) (рисунок 29). Что бы построить замкнутый контур его последнюю линию удобно провести командой правый клик – замкнуть контур. Если выделять контур по часовой стрелке, то он отображается незакрашеным, а если против – закрашенным. Это повлияет только на знак намагничивающей силы. Выберите в панели интегральный калькулятор в пункте Физические величины подпункт Магнитодвижущая сила. Согласно закону полного тока она должна оказаться равной сумме токов, охваченных контуром (т.е. магнитодвижущей силе F=I∙w обмотки). Сравнив полученное значение с ожидаемым, можно сделать косвенный вывод о точности полученных результатов.

Рисунок 29 – Вычисление магнитодвижущей силы
