Расчет симметричных систем

Студенческая версия программы имеет ограничение в 255 узлов сетки. Как показали эксперименты, если поле плоского электромагнита (т.е. с равномерными полями) посчитать с б о льшим числом узлов, то расчетные значения сил увеличатся на 10% и более. А в конструкциях, где основная сила создается на неравномерных полях, силы, полученные с малым числом узлов могут отличаться от реальных в 5 раз!

Для дополнительного увеличения точности расчетов можно воспользоваться особенностями решаемой задачи. Например, для систем, имеющих ось симметрии, можно осуществлять расчет только одной их половины. Это даст возможность быстрее задать модель, отображать ее в укрупненном масштабе, а так же повысить плотность сетки (что увеличит точность расчетов).

Конструкция (рисунок 39) имеет вертикальную ось симметрии, которую не пересекают лини магнитного поля.

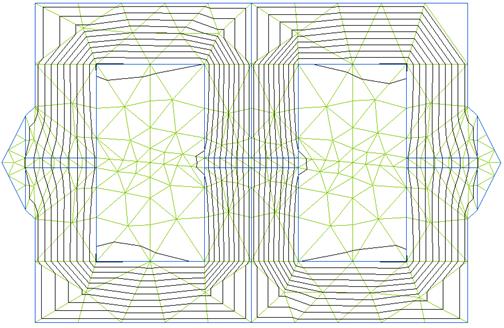

Рисунок 39 - Система с вертикальной и горизонтальной осями симметрии.

Это значит, что есть возможность считать только половину (например, правую) конструкции (рисунок 40). Для этого необходимо нарисовать только правую половину конструкции, задав ее левой границе (оси симметрии) свойства А=0 (нулевого магнитного потенциала).

Если конструкция содержит горизонтальную ось симметрии, пересекаемую магнитным полем в перпендикулярном направлении (см. рисунок 39), то это так же дает возможность в 2 раза уменьшить расчетную область, задав этой оси симметрии свойство нулевой тангенциальной составляющей напряженности Ht=0 (рисунок 41а). Для этого создадим метку ребер с именем «Ht=0» и присвоим ее линиям оси. В свойстве метки «Ht=0» поставим галочку в поле тангенциальной составляющей напряженности Ht и впишем нулевое численное значение. Магнитодвижующуюся силу обмотки необходимо уменьшить в 2 раза (т.к. моделируется только половина обмотки).

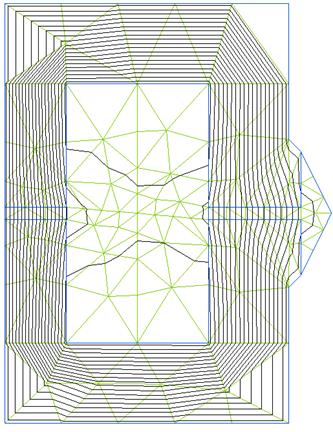

Рисунок 40 - Правая половина рассчитываемой конструкции	а) с малым числом узлов сетки

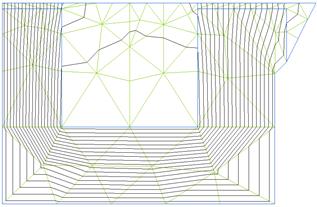

б) с увеличенным числом узлов сетки   Рисунок 41 - Правая нижняя четвертинка конструкции

В случае малого опыта расчета магнитных систем рекомендуется сначала просчитать конструкцию целиком (рисунок 39), затем ее части (рисунки 40, 41) и далее сравнить результаты расчетов (значения электромагнитных сил, потоков, индукций и энергий). Разумеется, если мы считаем часть конструкции, то и результаты мы получим для этой части. Например, для конструкции по рисунку 41а: индукции оставляем без изменений; электромагнитную силу умножаем на 2; энергию магнитного поля умножаем на 4. После подтверждения правильности расчетов рекомендуется уменьшить сетку (увеличить число узлов) для получения более точных результатов и плавных полей (рисунок 41а и 41б).
