Антенны

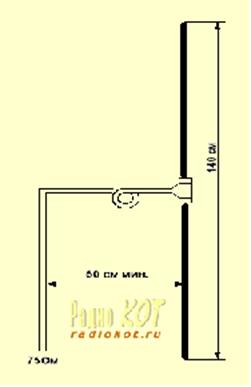

Самое интересное во всем этом – передающие и принимающие антенны. Их очень много и выглядят они так, что на первый взгляд можно не понять назначение. Самая простая антенна – штырь, длина которого равна четверти длины волны передатчика. Чем выше частота, тем короче этот штырь. В самых первых моделях телефонов антенна являлась необходимым элементом. Телефоны работали на частоте 400мгц и антенна была примерно 10-16см. Потом телефоны перешли на стандарт 900мгц и длина уменьшилась вдвое, оставив только небольшой штырек в корпусе. Потом научились делать более компактные и сложные антенны, для просчета которых используется специальный софт.

Увеличение частоты до 2.4ггц позволило создавать вот такие устройства.

Простота конструкции антенны имеет и свои недостатки – малое усиление. Лучше сделать более сложную антенну, чем более мощный передатчик. Усложнение антенны выражается в добавлении большего числа элементов. Одной из таких антенн может быть «волновой канал».

Такая антенна обладает односторонней диаграммой направленности. Основой ее служит петлевой вибратор, к которому подключен кабель. Сзади располагается рефлектор, а спереди – директоры – отрезки трубки или провода, которые определяют усиление и расхождение луча. Все геометрические размеры и расстояния строго вычисляются при помощи специальных программ моделирования.

А так выглядит антенна GPS. Ниже представлены еще образцы СВЧ антенны, которые могут поразить воображение.

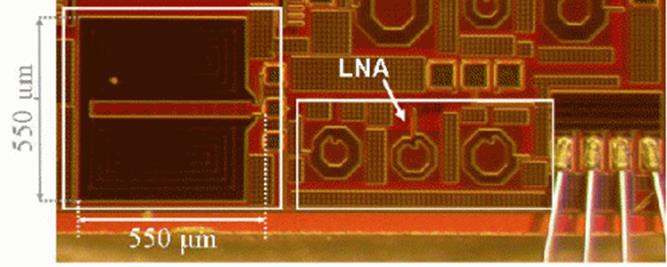

На этих фотографиях мы видим микросхему, которая содержит в себе антенну в виде плоской спирали и размер ее всего 0.5х0.5 миллиметров. Кроме того, мы видим блок LNA – низкошумящие усилители.

Эта картинка показывает нам RFID метку, размером 1.5 на 3 миллиметра. Рабочая частота 15 ггц. Современные приборы способны работать на частотах до 300 ггц.
