Масштабы. На всех чертежах выполняют основную надпись, форма, размеры и порядок заполнения установлены ГОСТ 21. 101-93(рисунок 2)




ОСНОВНАЯ НАДПИСЬ

На всех чертежах выполняют основную надпись, форма, размеры и порядок заполнения установлены ГОСТ 21.101-93(Рисунок 2)

Рисунок 2

Масштабом называется отношение линейных размеров изображения предмета на чертеже к его действительным размерам.

ГОСТ 2 302-68 устанавливает следующие масштабы изображений и их обозначения на чер­тежах.

Таблица 4. Масштабы

Масштабы уменьшения 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000
Натуральная величина 1:1
Масштабы увеличения 2:1; 2.5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

При выполнении чертежей следует выбирать только стандартные значения масштаба. Масштаб, указанный в предназначенной для этого графе основной подписи, обозначается по типу 1:1, 1:2, 2:1.

Масштаб изображения, отличающийся от указанного в основной надписи, дают непосредст­ено после надписи, относящейся кизображению, например А-А (1:1), Б (2:1).


КОНТРОЛЬНАЯ РАБОТА №1

Контрольная работа №1 состоит из 7 листов чертежей к темам разделов 1-3:

Лист 1-1 Линии чертежа

Лист 1-2 Шрифты чертежные

Лист 1-3 Сопряжения

Лист 1-4 Лекальные кривые

Лист 1-5 Геометрические тела

Лист 1-6 Пересечение плоскостью

Лист 1-7 Разрезы простые

Содержание листа 1.1:

На листе чертежной бумаги формата А4 вычертить линии, окружности, технические детали.

Нанести штриховку на изображение деталей.

Примечание. Размеры на чертеж не наносить.

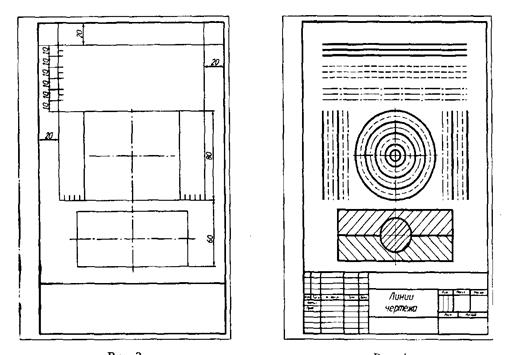

Образец выполнения компоновки листа дан на рисунке (Рисунок 3)., образец выполнения работы на рисунке 3. Условия задания выбираются по рисунку 5 согласно таблицы вариантов заданий (Таблица 2).

Рисунок 3 Рисунок 4
